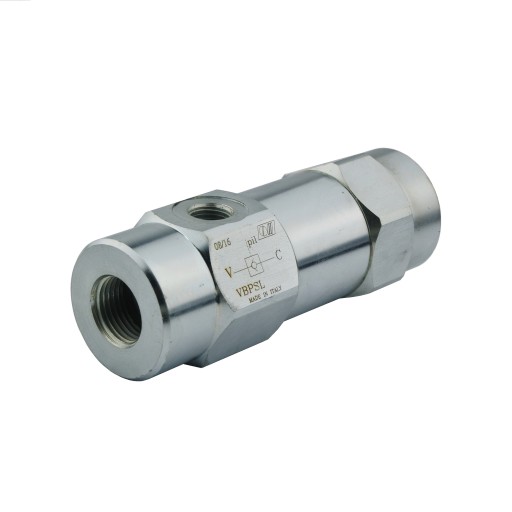

УПРАВЛЯЕМЫЙ ОБРАТНЫЙ КЛАПАН VBPSL 1/2 45л 300бар ОМ

ZAWÓR HYDRAULICZNY ZWROTNY VBPSL 1/2"

Z PILOTEM ZWALNIAJĄCYM BLOKADĘ

Produkcja:

Oryginalny włoski produkt marki Oleodinamica Marchesini, symbol: VBPSL 1/2"; 1.35.15.015

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Zasada działania:

Zawór zwrotny sterowany służy do blokowania przepływu oleju w jednym kierunku, w przeciwnym kierunku przepływ jest zawsze swobodny. Zawór daje możliwość zdjęcia blokady przepływu zwrotnego za pomocą pilota, który jest sterowany ciśnieniem.

Podłączenie:

Przepływ jest zawsze swobodny z V do C, natomiast zablokowany jest z C do V. Przepływ z C do V odblokowuje się po podaniu ciśnienia na pil.

Dane techniczne:

• Maksymalny przepływ: 45 l/min
• Ilość otworów hydraulicznych w korpusie: 3
• Gwinty wewnętrzne w korpusie V i C: 1/2'' [BSP]
• Gwint wewnętrzny w korpusie pil.: 1/2'' [BSP]
• Materiał korpusu: stal galwanizowana
• Dopuszczalne maksymalne ciśnienie: 300 bar
• Ciśnienie otwarcia przepływu z V do C: 3 bar
• Ciśnienie zwolnienia blokady pilota: 6 bar
• Waga: 1,040 kg

Zakres temperatur i typ oleju:

• Dopuszczalna temperatura otoczenia: -40 C do +60 C
• Dopuszczalna temperatura oleju: -15 C do +80 C
• Typ oleju: Olej hydrauliczny na bazie oleju mineralnego

Schemat hydrauliczny zaworu VBPSL (zdj.):
