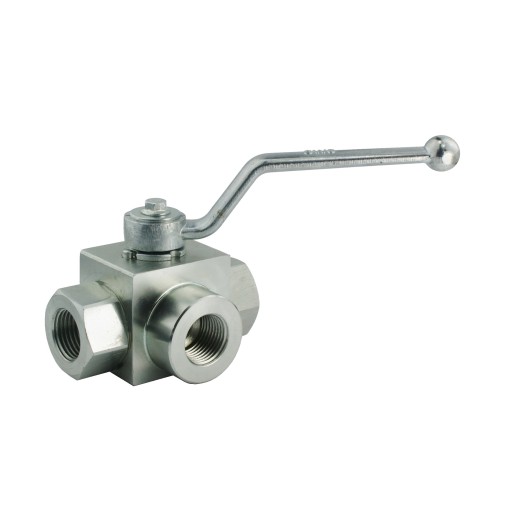

ШАРОВОЙ КРАН 3/2 GW 1/2 70л 500бар ГИДРОЛИДЕР

ZAWÓR HYDRAULICZNY KULOWY 3-DROGOWY

TYP 3/2; GWINTY WEWNĘTRZNE 1/2"

Produkcja:

Oryginalny produkt marki Hydrolider, symbol: 1.35.24.015

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Zasada działania:

Zawór służy do przełączania całego przepływu oleju między dwoma niezależnymi liniami hydraulicznymi. Przekręcenie dźwigni o 90 stopni powoduje całkowite zamknięcie przepływu oleju na linii hydraulicznej, na której przepływ był dotychczas swobodny i jednoczesne całkowite otwarcie przepływu na drugiej linii, która dotychczas była całkowicie zamknięta. Zaworem można sterować nawet przy wysokim ciśnieniu.

Podłączenie:

Przyłącz P do linii zasilającej, przyłącz A i B do dwóch linii hydraulicznych, między którymi zachodzi potrzeba przełączania przepływu oleju.

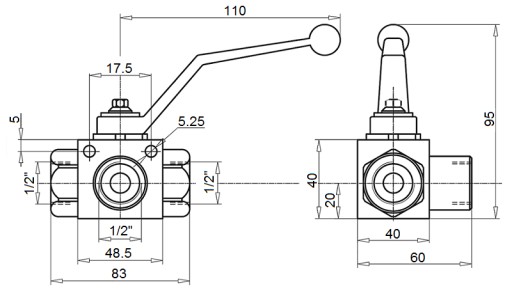

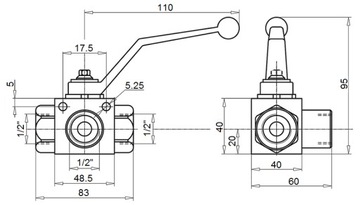

Dane techniczne:

• Maksymalny przepływ: 70 l/min
• Ilość otworów hydraulicznych w korpusie: 3
• Gwinty wewnętrzne w korpusie: [BSP] 1/2"
• Materiał korpusu: stal galwanizowana
• Dopuszczalne maksymalne ciśnienie: 500 bar
• Waga: 0,825 kg

Zakres temperatur i typ oleju:

• Dopuszczalna temperatura otoczenia: -40 C do +60 C
• Dopuszczalna temperatura oleju: -15 C do +80 C
• Typ oleju: Olej hydrauliczny na bazie oleju mineralnego

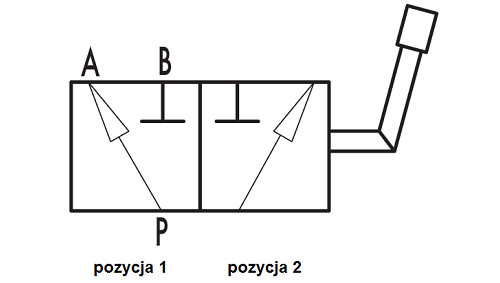

Schemat hydrauliczny zaworu kulowego 3/2 (zdj.):
