Гидравлический перепускной клапан VMP G1/2 10-180 Бар

Hydrauliczny zawór przelewowy "bezpieczeństwa" 1/2" BSP z zakresem ciśnień: 10-180 Bar o przepływie do 70 l/min!

Zawór przelewowy zwany też zaworem bezpieczeństwa jest podstawowym elementem zabezpieczającym układ przed nagłym oraz niekontrolowanym wzrostem ciśnienia! Jego główną rolą jest otwarcie drogi przelewu (na zbiornik) w momencie gdy ciśnienie układu hydraulicznego osiągnie osiągnie wysokość nastawy uniemożliwiając jego dalszy wzrost.

Większość układów hydraulicznych wyposażona jest w przynajmniej jeden zawór przelewowy - będący głównym zabezpieczeniem. Dodatkowo układ może posiadać dodatkowe zawory z zupełnie innymi nastawami ciśnienia zabezpieczającymi konkretne elementy w układzie.

Aplikacje:

Przemysł budowlany, przemysł rolniczy, przemysł samochodowych, przemysł lotniczy,

Specyfika zaworu:

🔵 Gwinty przyłączeniowe: P, T: 1/2"

🔵 Maksymalny przepływ: 70 l/min

🔵 Zakres ciśnień: 10-180 Bar

🔵 Nastawa: 90 Bar

🔵 Zmiana nastawy: ok. 30 Bar na 1 pełny obrót

🔵 Przyłącze manometru: 1/4"

🔵 Materiał korpusu: galwanizowana stal

🔵 Materiał uszczelnienia: Buna (kauczuk syntetyczny)

🔵 Producent: Oleodinamica Marchesini (produkcja Włochy)!!

🔵 Oznaczenie producenta: V0710-10-180

Przykładowe zastosowanie zaworu przelewowego!

Podłączenie.

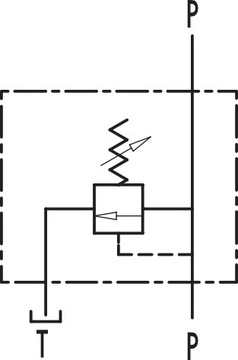

Zawór posiada dwa wejścia ciśnieniowe "P" umożliwiające jego bezpośrednie wpięcie pomiędzy pracującymi elementami. Podłącz jedno przyłącze "P" do pompy hydraulicznej, natomiast drugie przyłącze "P" do linii wejściowej rozdzielacza hydraulicznego. Przyłącze "T" podłącz bezpośrednio do linii powrotnej do zbiornika.

Istnieje możliwość wpięcia manometru do zaworu aby móc obserwować wysokość ciśnienia przy której zawór zostaje aktywowany.

Regulacja nastawy.

Regulacja nastawy wielkości zaworu dokonywana jest poprzez poluzowanie nakrętki kontrującej, następnie dokręcenie (podniesienie ciśnienia) lub odkręcenie (obniżenie ciśnienie) nakrętki nastawnej, po czym dokręcić trzeba nakrętkę kontrującą!

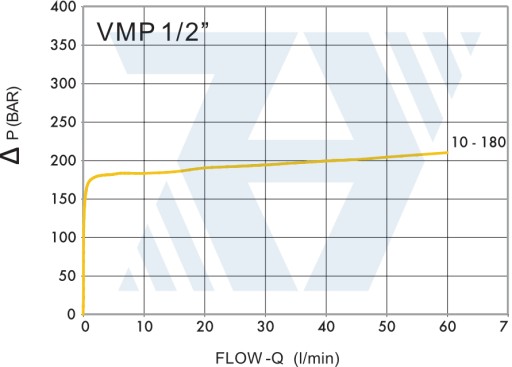

Wykres zmian ciśnienia od wielkości przepływu dla parametrów:

• temperatura oleju: 50°C
• lepkość oleju: 30 cSt

Na tej aukcji kupujesz jedną sztukę zaworu przelewowego, chcąc kupić więcej wybierz odpowiednią ilość!
