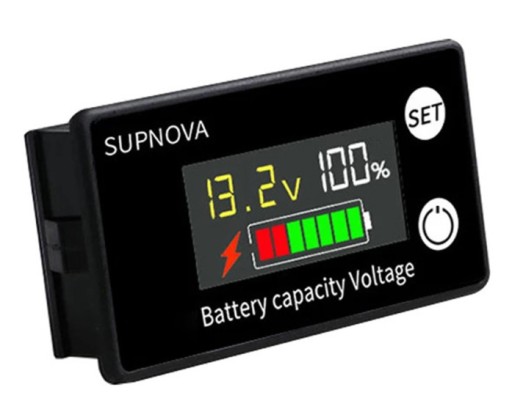

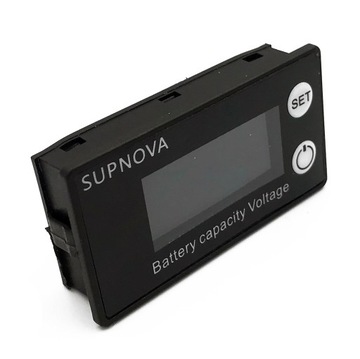

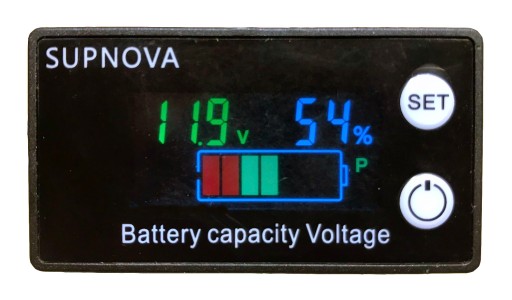

Uniwersalny wskaźnik naładowania akumulatora  8-100V + alarm i termometr

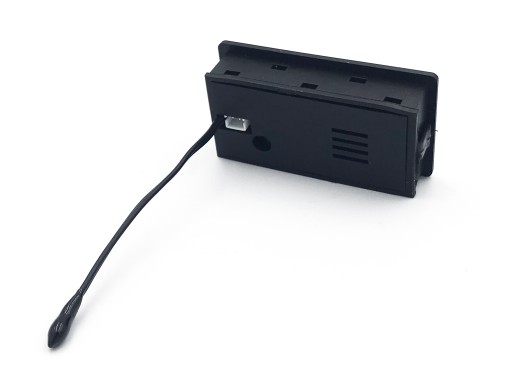

Miernik umożliwia pomiar napięcia i temperatury oraz wskazania procentowe i graficzne poziomu naładowania akumulatora. Sprzedawana wersja wskaźnika posiada pomiar temperatury oraz możliwość ustawienia napięcia minimalnego po osiągnięciu którego załącza się alarm.

W pamięci urządzenia zapisane są ustawienia dla obsługi następujących akumulatorów

1. Ołowiowe Pb  12V  24V  36V  48V  60V  72V  84V
2. Litowo-jonowe Li-Ion od 3S do 20S
3. Litowo-żelazowo-fosforanowe LiFePO4 od 3S do 23S

Istnieje też możliwość zdefiniowania przez użytkownika dowolnego zakresu wskazań wskaźnika naładowania w przedziale napięć od 8 do 100V np. dla napięcia 11V wskazanie 0% a dla 12V 100%

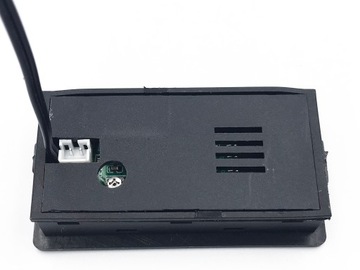

Z tyłu wskaźnika znajduje się potencjometr do ewentualnej kalibracji wskazań woltomierza.

Miernik domyślnie jest ustawiony na pomiar akumulatora Pb 12V

W celu zmiany wskazań miernika na inny typ akumulatora należy wejść do MENU wciskając na 3 sec. klawisz SET. Po wejściu do MENU krótkie wciśnięcie klawisza SET przełącza pomiędzy następnymi oknami od 1 do 7, klawiszem ON / OFF dokonujemy zmiany parametrów w danym oknie a następnie zatwierdzamy krótkim wciśnięciem klawisza SET, długie wciśnięcie klawisza SET wyjście z MENU i powrót do głównego okna wskazań.

Struktura MENU

• 1-P wybór napięcia akumulatora Pb domyślnie 12
• 2-L wybór pakietu ogniw Li-Ion od 3S do 20S
• 3-F wybór pakietu ogniw LiFePO4 od 3S do 23S
• 10.0    10.1 ustawienia indywidualne zakresu naładowania cyfry po lewej MIN cyfry po prawej MAX wskazań
• 5-b   ON / OFF  włączenie trybu uśpienia, uruchamia się po czasie ~ 10 sec.
• 10.0  LO ustawienie napięcia po po przekroczeniu którego uruchomi się alarm
• 7-A   ON / OFF włączenie / wyłączenie opcji alarmu

UWAGA w trybie uśpienia ze względu na oszczędność energii nie działa alarm. Funkcja alarmu informująca o spadku napięcia poniżej nastawionego progu jest aktywna tylko przy włączonym wyświetlaczu.
