Быстрозажимной зажим, вертикальный, размер 6800 4АМФ

Pionowy szybkomocujący docisk z podstawą poziomą

Informację o produkcie:

• zacisk pionowy z otwartym ramieniem i poziomą stopą marki AMF,
• ocynkowany i pasywowany,
• nity z nierdzewnej stali poruszają się w tulejach łożyskowych, które nawęglono, zahartowano i odpuszczono,
• punkty łożyskowe smarowane,
• ergonomiczny uchwyt odporny na oleje z dużą powierzchnią na dłoń i miękkim komponentem,
• bezpieczny element zaciskowy z ochroną palców,
• niezagubialna śruba dociskowa na końcu ramienia dociskowego.

Wskazówki:

• kąt otwierania można przedłużyć przez wtłoczenie trzpienia oporowego.

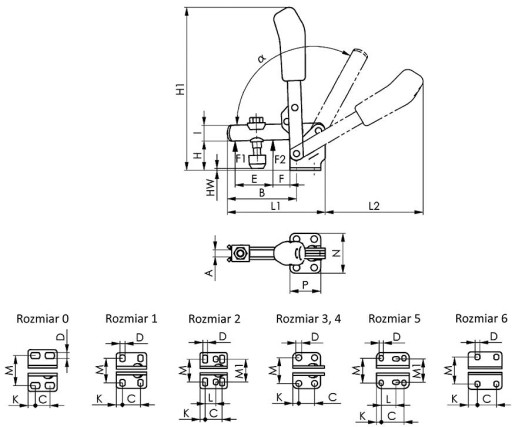

Specyfikacja:

• wielkość: 4,
• f1: 1,7 kN,
• f2: 3,0 kN,
• śruba dociskowa: M8 x 65,
• ciężar: 630 g,
• a: 10,
• b: 101,
• c: 32,0,
• d: 8,6,
• e: 54,
• f [mm/U]: 16,0,
• h1: 221,0,
• hw min.: -6,0,
• hw maks.: 22,5,
• i: 20,
• k: 13,0,
• l: –,
• l1: 141,
• l2: 130,
• m: 43,5–46,5,
• n: 64,
• p: 53,
• testj: 105°,
• h: 42,5,
• m1: –

Mode: 6800-4

EAN: 4020772090043
