Драйвер переключателя КВ антенны

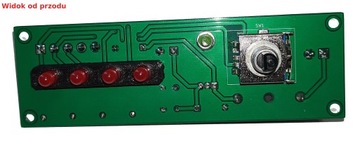

Urządzenie pełni funkcję sterownika wyboru toru antenowego i jest dedykowane do współpracy z modułem wykonawczym przełącznika antenowego do pasm KF produkcji MX Harmonics lub modułem przełącznika innej firmy, który zasilany jest napięciem 12 V DC, posiada 4 kanały oraz maksymalny pobór prądu nieprzekraczający 100 mA.

Urządzenie zabezpieczone przed odwrotną polaryzacją napięcia zasilania oraz przeciążeniem i zwarciem na zaciskach J2 bezpiecznikiem o wartości 200 mA.

Zaprojektowany układ ma za zadanie chwilowo opóźnić wyłączenie urządzenia po zaniku napięcia, aby przez chwilę podtrzymać pracę modułu wykonawczego przełącznika antenowego.

Sterownik posiada wbudowany stabilizator napięcia, który zapewnia zasilanie 12 V DC dla modułu przełącznika antenowego (zaciski J2).

Dopuszcza się zasilanie sterownika napięciem wyższym, nieprzekraczającym 16 V DC., natomiast, nie należy podłączać urządzenia do napięcia niższego niż 13 V DC (zaciski J1).

Urządzenie przeznaczone do montażu w obudowach panelowych wykonanych z metalu lub tworzywa sztucznego.

Zobacz materiał wideo, na którym omawiane jest to urządzenie: https://youtu.be/_u_2d0TmvGE

Masz problem z wykonaniem obudowy?

Posiadasz drukarkę 3D?

Wydrukuj sobie gotową obudowę sterownika!

UWAGA! OBUDOWA NIE WCHODZI W SKŁAD OFERTY!

Jeśli potrzebujesz projekt obudowy do druku 3D, poinformuj mnie o tym fakcie po zakupie. Link do plików 3D jest darmowy.
