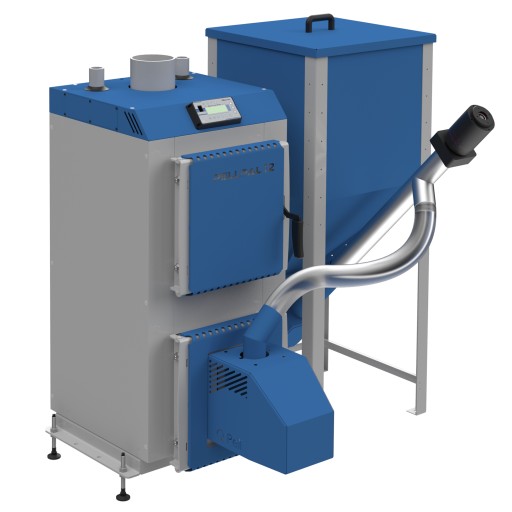

Opis kotła PELLPAL 12 kW

Kocioł PellPal na pellet o mocy 12 kW przeznaczony jest do ogrzewania pomieszczeń o powierzchni do 150 m2 a także podgrzewania wody w układach ciepłej wody użytkowej. Przeznaczony jest do spalania biopaliwa - pelletu drzewnego o średnicy od 6 do 8 mm.

Posiada wysoką sprawność sięgającą 90,3 %. W badaniach uzyskał klasę 5 według normy EN 303-5 oraz spełnia wymagania ekoprojektu (EcoDesign). Klasa energetyczna kotła to A+. Kocioł uzyskał bardzo niską emisję pyłów PM poniżej 20 mg/m3 co daje możliwość uzyskania wyższego dofinansowania na wymianę kotła.

Kocioł wyposażony został w nowoczesny palnik QPELL, w którym bardzo wydajne spalany jest pellet. Całym procesem spalania, rozpaleniem, dostarczaniem odpowiedniej dawki opału do palnika a także pracą wentylatora nadmuchowego umieszczonego w palniku zajmuje się mikroprocesorowy sterownik PellPal PID Pellet - wyposażenie standardowe. Urządzenie grzewcze jakim jest kocioł PellPal 12 kW dostępne jest również ze sterownikiem PellPal PID - Kolor LCD z dotykowym wyświetlaczem.

Kocioł może pracować w układzie otwartym wyposażonym w otwarte naczynie wzbiorcze jak również układzie zamkniętym przy wyposażeniu układu grzewczego w niezbędne elementy typu zewnętrzna wężownica schładająca, zawór bezpieczeństwa DBV 2, zawór zabezpieczenia termicznego SYR 5067, naczynie przeponowe. W zależności od wybranego sposobu zabezpieczenia należy zastosować odpowiednie elementy.

Podstawowe dane techniczne kotła PELLPAL o mocy 12 kW

- znamionowa moc cieplna: 12 kW

- powierzchnia ogrzewanych pomieszczeń: do 150 m2

- sprawność cieplna: 90,3 %

- klasa energetyczna: A+

- ciśnienie robocze: 2 bary

- pojemność wodna kotła: 50 litrów

- maksymalna temperatura robocza: 85 OC

- pojemność zasobnika opału (pelletu): ok. 90 kg

- objętość zasobnika opału (pelletu): 140 litrów

- masa kotła bez wody: 210 kg

Wymiary kotła PELLPAL o mocy 12 kW

- szerokość korpusu kotła (-): 480 mm

- szerokość podstawy korpusu kotła (-): 560 mm

- szerokość zestawu (-): 1040 mm

- głębokość korpusu kotła (-): 462 mm

- głębokość kotła z palnikiem (-): 828 mm

- wysokość korpusu kotła (-): 1000 mm

- wysokość korpusu kotła z czopuchem (-): 1088 mm

- wysokość zestawu kotła i zbiornika (-): 1160 mm

- średnica czopucha (-): 127 mm

- króćce wodne instalacji: DN 25, 1 cal

Wymiary zbiornika na pellet:

- szerokość: 490 mm

- głębokość: 490 mm

- wysokość: 1160 mm

- otwór na ślimak: FI 63 mm

- grubość blachy: korpus 0,8 mm, nogi 2 mm

Budowa kotła PELLPAL 12 kW

Korpus kotła i płaszcze zewnętrzne wykonane są z atestowanej blachy kotłowej P265GH o grubości 5 mm. Poszczególne elementy kotła wycinane są laserowo co zapewnia maksymalną dokładność i 100 % powtarzalność poszczególnych elementów, z których składa się dane urządzenie grzewcze.

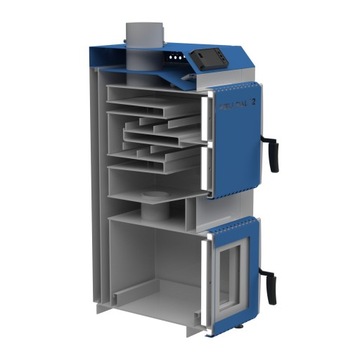

Konstrukcja oparta jest o wymiennik z poziomymi kanałami konwekcyjnymi umieszczonymi w górnej części komory paleniska. Zbiornik opału znajduje się obok korpusu kotła z prawej lub lewej strony, posiada własne nogi i nie jest trwale połączony z korpusem.

Kocioł wyposażony został w szczelnie zamykane drzwiczki umożliwiające obsługę kotła, czyszczenie kanałów konwekcyjnych i komory spalania. W dolnych drzwiczkach korpusu umieszczony jest nowoczesny palnik pelletowy QPELL. Opał dostarczany jest do palnika podajnikiem ślimakowym i zsypywany jest poprzez rurę spiro. Zastosowanie rury spiro zabezpiecza zbiornik z opałem przed przedostaniem się do niego ognia. Wylot komina (czopuch) umieszczony jest na górze kotła i skierowany jest do góry.

Króćce służące do podłączenia kotła do instalacji grzewczej znajdują się na górze kotła oraz w jego tylnej części. Przed podłączeniem kotła do instalacji należy ustawić go na stabilnym podłożu i wypoziomować za pomocą nóżek, w które wyposażone zostało urządzenie grzewcze i zbiornik na opał.

Sterownik PellPal PID Pellet - informacje

Regulator temperatury PELLPAL PID PELLET przeznaczony jest do sterowania pracą kotła c.o. wyposażonego w palnik pelletowy. Sterownik obsługuje podajnik, dmuchawę, zapalarkę, pompę obiegową c.o., pompę ciepłej wody użytkowej oraz siłownik zaworu mieszającego 3 lub 4-ro drogowego. Regulator automatycznie rozpala paliwo w palniku lub wygasza.

Regulator PELLPAL PID PELLET może współpracować również z termostatem pokojowym beznapięciowym działającym na zasadzie styku zwarty/rozwarty. Dzięki podłączeniu regulatora PELLPAL PID PELLET do modułu internetowego Safe IT można korzystać z funkcjonalności regulatora poprzez stronę internetową lub aplikację na telefonie komórkowym, na którym można śledzić przebieg pracy kotła, zmieniać nastawy temperatur na kotle lub zasobniku ciepłej wody użytkowej oraz innych parametrów.

Sterownik steruje niezależnie dwoma procesami:

- regulacją temperatury z płynną modulacją mocy

- regulacją procesu spalania

Algorytm PID

Regulator temperatury PELLPAL PID PELLET posiada funkcję elastycznego spalania, która ogranicza do minimum konieczność kontaktu użytkownika z urządzeniem. Sterownik z algorytmem PID załącza kocioł na taką moc, jaka jest aktualnie potrzebna do utrzymania zadanej temperatury. Kocioł grzeje przez cały czas, nie ma przestojów, nie ma również gwałtownych zmian temperatury w kominie oraz w komorze spalania. Temperatura wody wyjściowej jest stabilna. Regulacja mocy kotła odbywa się z krokiem 1%, czyli minimalna moc kotła to 20% aż do maksymalnej mocy czyli 100%. Jeśli temperatura na kotle jest wyższa od zadanej o 5°C kocioł przechodzi w wygasanie. Z kolei gdy temperatura spadnie 5°C poniżej zadanej temperatury na kotle następuje automatyczne rozpalanie. Sterownik automatycznie dobiera pauzę dawki paliwa i czas pracy podajnika oraz ilość powietrza, użytkownik nastawia parametry wyjściowe w sterowniku!

Zalety i korzyści z zastosowania sterownika PELLPAL PID PELLET:

- ekonomia: oszczędność paliwa

- ekologia: niski poziom pyłów i gazów szkodliwych dla środowiska

- niska temperatura spalin

- dłuższa żywotność wymiennika

Sterownik PELLPAL PID PELLET obsługuje:

- podajnik pelletu

- dmuchawę

- siłownik zaworu mieszającego

- pompę c.o.

- pompę ładującą c.w.u.

- zapalarkę automatyczną do pelletu

Za dodatkową DOPŁATĄ kocioł można wyposażyć w sterownik z kolorowym dotykowym ekranem.

Zalety i korzyści z zastosowania sterownika PELLPAL PID PELLET LCD:

- ekonomia: oszczędność paliwa

- ekologia: niski poziom pyłów i gazów szkodliwych dla środowiska

- niska temperatura spalin

- dłuższa żywotność wymiennika

- intuicyjna obsługa dzięki graficznemu menu

- możliwość aktualizacji oprogramowania

- sterowanie odpopielaniem

Sterownik PELLPAL z kolorowym wyświetlaczem 4,3" obsługuje:

- podajnik pelletu

- dmuchawę

- siłownik zaworu mieszającego

- pompę c.o. - strefy czasowe na kotle

- pompę ładującą c.w.u. - strefy czasowe c.w.u.

- pompę cyrkulacyjną - strefy czasowe cyrkulacji

- pompę kotłową - ochrony powrotu

- czujnik pogodowy - pogodowe sterowanie układu zaworu mieszającego

- zapalarkę automatyczną do pelletu

- gniazdo USB do aktualizacji oprogramowania sterownika

- wykresy pracy kotła

Za dodatkową DOPŁATĄ kocioł można wyposażyć w moduł internetowy.

Moduł internetowy Safe IT do sterownika PellPal - informacje

Moduł internetowy SAFE IT to rozwiązanie sprzętowo-informatyczne do zdalnego monitorowania kotłów c.o. przy użyciu dowolnego elektronicznego urządzenia (laptop, komputer, tablet) podłączonego do sieci Internet. Moduł SAFE IT umożliwia również ustawienie parametrów konfiguracyjnych podłączonego sterownika.

Do modułu SAFE IT możliwe jest dołożenie czujnika pomiaru tlenku węgla dzięki któremu możemy mierzyć stężenie czadu w kotłowni a jeśli stan pomiaru zostanie podwyższony lub przekroczony zostaniemy poinformowani o tym w wiadomości e-mail i jednocześnie praca kotła zostanie zatrzymana.

Moduł internetowy SAFE IT należy podłączyć do sterownika za pomocą przewodu dwużyłowego do złącza RS 485 na tylnej ścianie obudowy lub bezpośrednio do złącza RS 485 w sterowniku.

Kocioł wyposażony został w nowoczesny palnik QPELL, w którym bardzo wydajne spalany jest pellet. Całym procesem spalania, rozpaleniem, dostarczaniem odpowiedniej dawki opału do palnika a także pracą wentylatora nadmuchowego umieszczonego w palniku zajmuje się mikroprocesorowy sterownik PellPal PID Pellet - wyposażenie standardowe. Urządzenie grzewcze jakim jest kocioł PellPal 12 kW dostępne jest również ze sterownikiem PellPal PID - Kolor LCD z dotykowym wyświetlaczem.

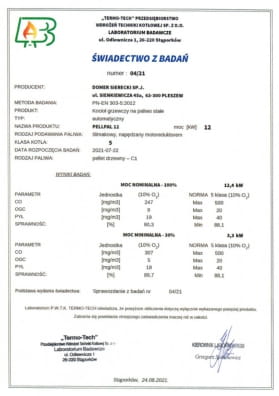

NASZE KOTŁY  PELLPAL UZYSKAŁY

w akredytowanym laboratorium

certyfikat 5 klasy według normy

EN 303-5 oraz EcoDesign (ekoprojekt) oraz

normy 2020-2009/125/WE. Dzięki temu można

otrzymać dotację na zakup urządzenia

grzewczego.
