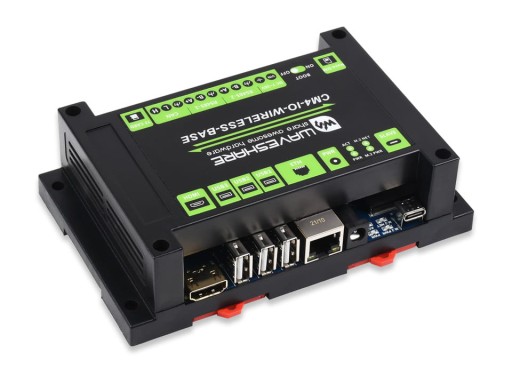

Промышленный модуль расширения для RPi CM4

Przemysłowy moduł rozszerzeń dla płytki bazowej Raspberry Pi CM4

Przemysłowy moduł rozszerzeń posiada takie wyprowadzenia jak Gigabit Ethernet, HDMI, USB , GPIO i umożliwia podłączenie dodatkowych modułów komunikacji bezprzewodowej 4G, 5G lub LoRa za pośrednictwem złacza M.2 B Key lub Mini-PCIe. Moduł ma również interfejsy przemysłowe, w tym RS485 i CAN.

Specyfikacja modułu:

• Złącze CM4
• Złącze M.2 B Key oraz adapter do Mini-PCIe do podłączenia modułu 4G, 5G lub LoRa
• Zegar czasu rzeczywistego RTC
• Złącze HDMI
• Złącze kamery CSI MIPI, 15-pin 1.0mm FPC
• Złącze Gigabit Ethernet
• 3 x złącze USB 2.0
• Złącze USB typu C
• 2 x RS485
• CAN
• Piny GPIO
• Złącze kart micro SD przeznaczone dla modułów RPI CM4 Lite
• Gniazdo kart nanoSIM
• Kontroler wentylatora 5V/12V PWM
• Zasilanie 5 V lub 7 do 36 V
• Miejsce na radiator lub wentylator (brak w zestawie)
• Montaż na szynie DIN
• Wymiary: 145 x 90 x 40 mm

Wbudowane gniazdo M.2 z adapterem Mini-PCIe, kompatybilny z bezprzewodowymi modułami 4G/5G/LoRa z interfejsem M.2 lub Mini-PCIe

Montaż na szynie:

Przykład zastosowania:

Budowa moduł:

1. Gniazdo CM4
2. Złącze HDMI
3. Porty USB 2.0
4. Gigabit Ethernet RJ45
5. zasilacz
6. Wskaźnik stanu CM4
7. Wskaźnik stanu modułu 4G/5G
8. PWR i USB
9. KLUCZ M.2 B
10. Gniazdo karty nano-SIM
11. BOOT wybór
12. zasilacz
13. Podwójny nieizolowany RS485

1. Nieizolowany CAN
2. Gniazdo kart Micro SD
3. Port wentylatora
4. Port kamery MIPI CSI
5. Uchwyt baterii RTC
6. Wybór M.2 VCC
7. Konfiguracja przerwania RTC
8. Wybór IO-VREF
9. Wybór zasilania wentylatora
10. Konfiguracja funkcji systemu
11. Wybór magistrali RTC/FAN I2C
12. Częściowy nagłówek GPIO

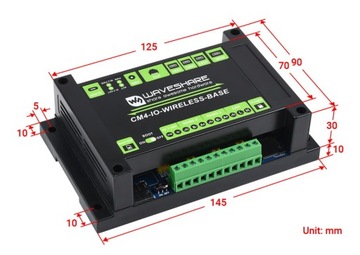

Wymiary:

Uwaga: Zestaw nie zabiera CM4 ani innych peryferiów widocznych na zdjęciach, które należy nabyć osobno!

Zestaw zawiera:

1. CM4-IO-WIRELESS-BASE x1
2. Adapter M.2 do Mini-PCIe x1
3. Śrubokręt x1
4. Zestaw śrub x1
