Контроллер скорости двигателя постоянного тока, устройство плавного пуска 12–36 В, 20 А

Mamy przyjemność zaoferować:

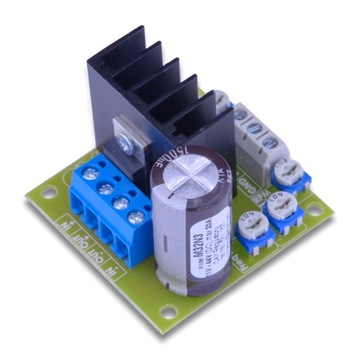

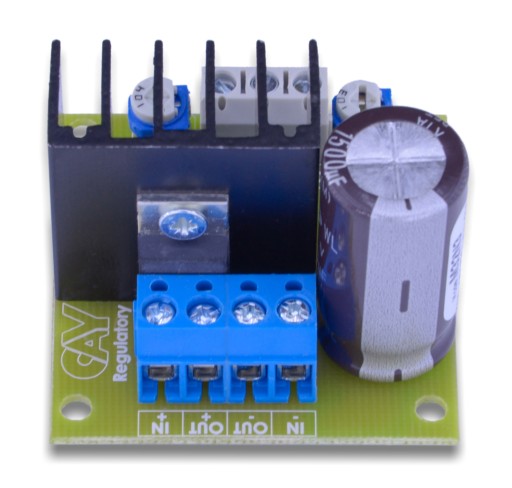

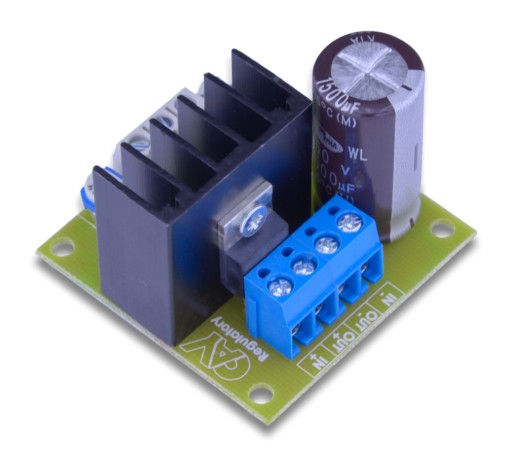

Regulator obrotów silnika prądu stałego PWM

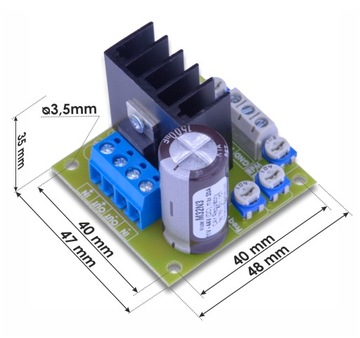

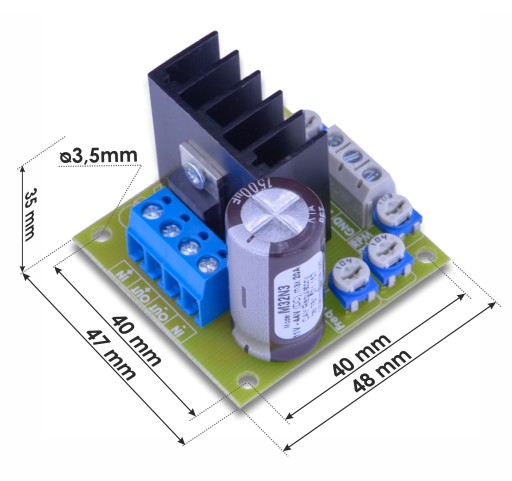

Model:

M32N3

• Dopuszczalne napięcie zasilania: od 11 V do 44 V
• Maksymalny prąd pracy ciągłej : 20 A
• Maksymalny prąd chwilowy: 50 A
• Maksymalna moc wyjściowa: 880 W
• Zakres regulacji obrotów/mocy wyjściowej:0 - 99%
• częstotliwość pracy: 1-22 kHz (regulowana w podanym zakresie)
• cicha praca silnika
• regulowany czas łagodnego startu
• kompletny, zmontowany, uruchomiony, przetestowany

Układ może być zastosowany jako regulator:

• obrotów silników prądu stałego (DC)
• obrotów wentylatorów komputerowych
• jasności świecenia żarówek, halogenów
• jasności świecenia LED
• mocy elementów grzewczych
• mocy do generatorów HHO
• jako łagodny start silników elektrycznych DC
• otwarcia zaworu proporcjonalnego (w prostych aplikacjach)
• do ograniczenia prądu rozruchowego silnika

Układ może być zasilany z:

• akumulatora
• pakietu Li-Pol
• baterii Li-Ion,NiMH
• zasilacza prądu stałego (także impulsowego)

Układ zapewnia :

• płynną regulację mocy/jasności/prędkości podłączonego urządzenia od 0% do ok 99%, bez migotania, przeskoków.
• Po skręceniu do minimum zapewnia całkowite wygaszenie LED
• łagodny start - niezależnie od ustawionej prędkości po włączeniu silnik rozpędzi się łagodnie, ograniczając lub eliminując całkowicie szarpanie,a co za tym idzie przeciążenia mechaniczne oraz w instalacji elektrycznej, pozwala zapobiec przepalaniu się bezpiecznika w instalacji podczas rozruchu. Funkcja ta świetnie sprawdza się w pojazdach elektrycznych np. autkach dla dzieci.Zapewni też płynne rozjaśnianie żarówek oraz LED po włączeniu
• bardzo wysoką sprawność na poziomie 96-99% -zależnie od typu podłączonego urządzenia
• cichą prace podłączonego silnika - układ nie powoduje uciążliwego piszczenia/buczenia sterowanego silnika jak to ma miejsce w przypadku większości dostępnych na rynku regulatorów PWM
• łatwe podłączenie bez potrzeby lutowania - przewody montujemy w wygodnym złączu zaciskowym, do montażu potrzebny będzie tylko śrubokręt
• niezawodność - w układzie zastosowano sprawdzone rozwiązania i układy scalone najwyższej jakości, stopień mocy stanowi(ą) tranzystor(y) MOSFET o bardzo niskim oporze przewodzenia co pozwala w połączeniu z metoda sterowania PWM zapewnić wydajność na najwyższym poziomie i tym samym ograniczyć straty (nagrzewanie się układu) do minimum nawet przy maksymalnej mocy wyjściowej
• małe gabaryty - zastosowanie wydajnych rozwiązań pozwoliło na stworzenie kompletnego regulatora (posiadającego wszystkie niezbędne do pracy elementy łącznie z radiatorem) mniejszego nawet o 40% w porównaniu z konkurencyjnymi konstrukcjami tego typu o podobnej mocy.
• do prawidłowej pracy w całym zakresie mocy regulator nie wymaga żadnych elementów dodatkowych, kondensatorów, radiatorów itp. Wartości podane zostały rzetelnie oznacza to że układ opisany jako 50 A został zaprojektowany i przystosowany dla 50 A i może w sposób ciągły sterować prądem do 50 A włącznie.

Dodatkowe funkcje :

• regulacja obrotów minimalnych (0-30%) - typowy silnik rozpoczyna prace od 5-15% mocy, układ pozwala ustawić wartość mocy minimalnej indywidualnie dla każdego silnika a w przypadku LED, po skręceniu do minimum uzyskujemy całkowite wygaszenie i zerowy pobór prądu przez LED
• regulacja częstotliwości (1 kHz - 22 kHz)- pozwala dobrać optymalną częstotliwość zależnie od rodzaju odbiornika, dla silników zapewnia brak piszczenia a dla obciążeń oporowych minimalizację strat mocy, zasady regulacji znajdują się w dołączonej do regulatora instrukcji
• regulacja czasu łagodnego startu (0,5 - 7 s)- jest to nowość w oferowanych regulatorach, pozwala użytkownikowi ustawić czas w jakim regulator będzie rozpędzał silnik lub np. rozjaśniał diody LED w szerokim zakresie czasu, funkcja ta pozwala na zastosowanie regulatora w urządzeniach takich jak np. wirówka do miodu (miodarka), bez ręcznego rozpędzania kosza przez operatora
• regulacja obrotów maksymalnych(40-100%) - pozwala ograniczyć obroty maksymalne silnika lub moc dostarczaną do urządzenia daje to możliwość ograniczenia na stałe obrotów max sterowanego silnika lub w też bezpiecznego sterowania silnikiem o napięciu nominalnym niższym niż napięcie instalacji (np. sterowanie silnikiem 12 V w instalacji 24 V w takiej sytuacji kiedy ograniczymy potencjometrem moc o połowę silnik będzie pracował tak jak gdyby był zasilany z instalacji 12 V), potencjometr główny na przewodzie będzie pracował od ustawionej wartości minimum do ustawionej wartości maksimum

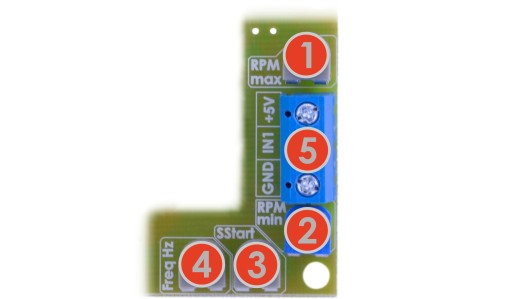

Rozmieszczenie potencjometrów układu:

1. Obroty maksymalne podłączonego silnika
2. Obroty minimalne
3. Czas łagodnego startu
4. Częstotliwość PWM

Do złącza (5) podłączamy potencjometr (w zestawie) lub sygnał sterujący z urządzenia zewnętrznego

Zastąpienie potencjometru:

Potencjometr z zestawu można zastąpić przez:

• inny potencjometr,np. hermetyczny, z wyłącznikiem itp.
• sygnał PWM
• sygnał 0-5 V (lub w innym zakresie)

Dzięki czemu układ współpracuje bezpośrednio z:

• Arduino
• uC Atmega, PIC itp.
• PLC
• czujnikiem Halla - np. manetka gazu w pojazdach elektrycznych
• dowolnym urządzeniem które dysponuje wyjściem napięciowym lub PWM

Klikając "Kup teraz" otrzymasz:

• Regulator PWM model: M32N3 -zmontowany, uruchomiony

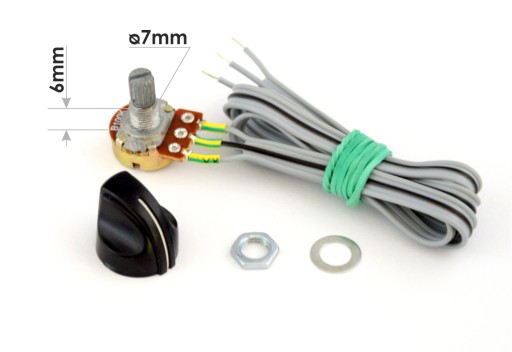

• Potencjometr regulacyjny z przewodem 50 cm
• Gałkę do potencjometru
• Instrukcję obsługi

Informacje uzupełniające:

Układ został zaprojektowany i wykonany w Polsce

100% regulatorów jest testowanych przed wysyłką

Do każdej przesyłki dołączana jest instrukcja która w sposób czytelny opisuje podłączenie i regulację

Wszystkie towary wysyłamy dobrze zabezpieczone w kartonowych pudełkach

Ceny produktów są cenami brutto z VAT
