1-осевой шаговый комплект с ЧПУ 4,0 Нм - шаговый двигатель

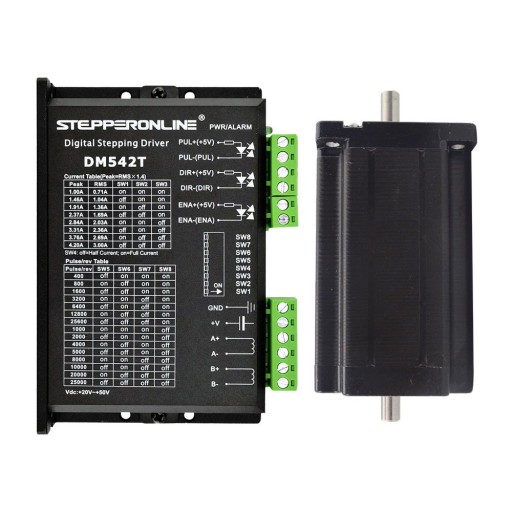

Zestaw zawiera:

• Cyfrowy napęd krokowy 1.0-4.2A 20-50VDC dla silnika krokowego Nema 17, 23, 24

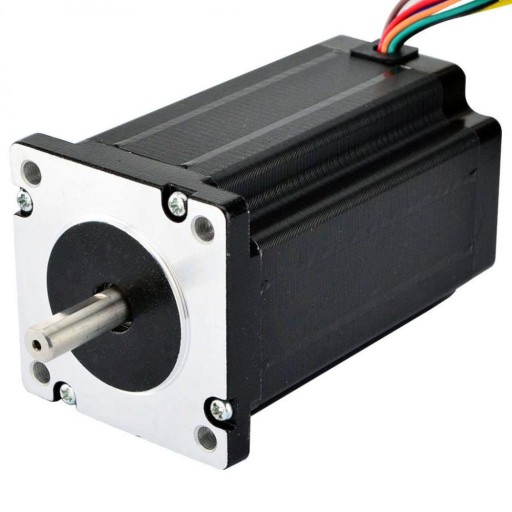

• Silnik krokowy Nema 24 podwójny wał bipolarny 4Nm 60x60x100mm 8 przewodów - 1 szt.

Specyfikacja silnika:

Numer części producenta:

24HS39-3008D

Typ silnika: bipolarny krokowy Kąt kroku:  1,8 stopnia Moment trzymania (dwubiegunowy):  4 Nm (566 uncji) Moment trzymania (jednobiegunowy):  2.8Nm (397 uncji) Prąd znamionowy / faza (bipolarna równoległa):  4,24A Prąd znamionowy / faza (szereg bipolarny):  2.12A Prąd znamionowy/faza (jednobiegunowy):  3A Rezystancja fazowa (dwubiegunowa równoległa):  0,7 oma Rezystancja fazowa (szereg bipolarny):  2,8 omów Rezystancja fazowa (jednobiegunowa):  1,4ohm  Indukcyjność (bipolarna równoległa):  3mH ± 20% (1 KHz) Indukcyjność (serial bipolarny):  12 mH ± 20% (1 KHz)

Indukcyjność (jednobiegunowa):

3mH ± 20% (1 KHz) Rozmiar ramy:  60x60 mm Długość ciała:  100 mm Średnica wału:  Φ8 mm Długość wału:  24 mm Długość cięcia D:  20 mm Liczba przewodów:  8 Długość przewodu:  400 mm Waga: 1.6 kg

Połączenie

A+ A-  C+ C- B+ B- D+ D- Czerwony Żółty Czarny Niebieski Biały Pomarańczowy Zielony Brązowy

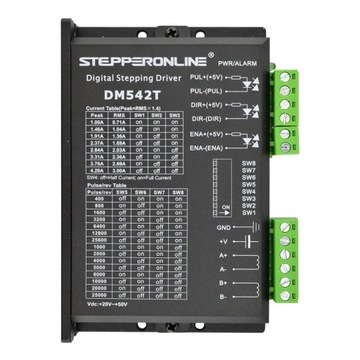

Specyfikacja sterownika

• Antyrezonans zapewniający optymalny moment obrotowy, wyjątkowo płynny ruch, niskie nagrzewanie się silnika i hałas
• Automatyczna identyfikacja silnika i automatyczna konfiguracja parametrów w celu uzyskania optymalnego momentu obrotowego z silników o szerokim zakresie
• Sterowanie krokowe i kierunkowe (PUL/DIR)
• Multi-Stepping dla płynnego ruchu silnika
• Wejścia kompatybilne z TTL i izolowane optycznie
• Napięcie wejściowe 20-50VDC
• 16 wybieranych rozdzielczości mikrokroków 400-25600 za pomocą przełączników DIP
• 8 wybieralnych ustawień prądu wyjściowego 1,8 - 5,6A za pomocą przełączników DIP
• Miękki start bez „skoku” po włączeniu
• Częstotliwość wejściowa impulsu do 200 KHz
• Automatyczna redukcja prądu jałowego
• Zabezpieczenia przepięciowe i nadprądowe
