U1HR 11-17 В пост. тока радиоприемник ELMES

U1HR

Uniwersalny superheterodynowy jednokanałowy odbiornik radiowy - ELMES

Urządzenie znajduje zastosowanie w systemach: zdalnego sterowania, kontroli dostępu i wielu innych.

Może służyć do do załączania układów: sterujących silnikami, oświetleniem, elektrozaczepami, zwalniających zamki bram, drzwi,

zdalnego blokowania czujek i stref w systemach alarmowych, załączania zwłok czasowych, jako bezprzewodowy przycisk antynapadowy, itp.

Odbiorniki posiadają separowane galwanicznie wyjścia przekaźnikowe o programowalnym trybie pracy, wyjście sygnalizacyjne i diodę świecącą.

Obudowa odbiorników zabezpieczona jest wyłącznikiem antysabotażowym.

• jedno wyjście przekaźnikowe separowane galwanicznie typu NC/NO (normalnie zwarte lub normalnie rozwarte),
• wyjście tranzystorowe S typu OC (otwarty kolektor) do łączenia akustycznej sygnalizacji przełączenia wyjścia przekaźnikowego,
• dwukolorowa dioda świecąca LED sygnalizująca stan wyjścia przekaźnikowego,
• radio superheterodynowe o wysokiej czułości i selektywności,
• pojemność pamięci pilotów: 112,
• system kodowania zmiennego KEELOQ.

Tryby pracy odbiornika

Sposób działania wyjścia przekaźnikowego odbiornika zależy od trybu pracy mono lub bistabilny

System kodowania zmiennego KEELOQ

W tym systemie każde naciśnięcie przycisku pilota to wygenerowanie i wysłanie nowego kodu.

Odbiornik śledzi te zmiany i reaguje wyłącznie na nowy kod.

Kody raz użyte nie są akceptowane, co uniemożliwia ponowne użycie kodów przechwyconych.

Ponieważ każdy pilot ma inny kod, odbiornik musi zapamiętać kod każdego nowego pilota indywidualnie,

a ograniczona pojemność pamięci umożliwia zapamiętanie do 112 pilotów.

Odbiornik wyposażony jest w wyjście przekaźnikowe umożliwiające sterowanie innymi urządzeniami.

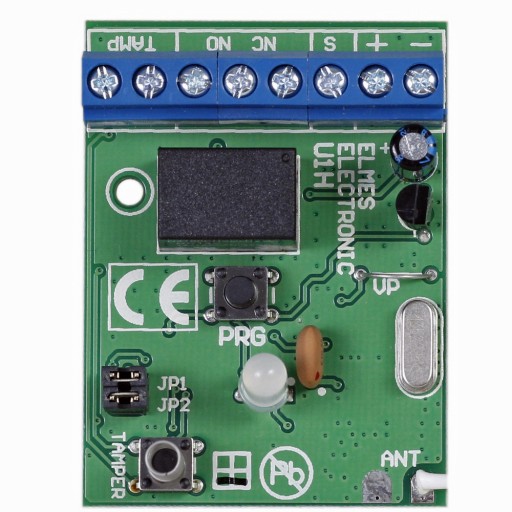

Do listwy zaciskowej wyprowadzone są 3 styki przekaźnika: normalnie rozwarte (NO) i normalnie zwarte (NC) oraz jeden zacisk wspólny.

Odbiornik posiada wyjście tranzystorowe typu otwarty kolektor (oznaczone literą S)

przeznaczone do łączenia z zewnętrzną sygnalizacją akustyczną lub optyczną.

Odbiornik posiada dwukolorową diodę świecącą LED.

Sygnalizuje ona stan załączenia wyjścia przekaźnikowego (świeci na zielono) i wyłączenia wyjścia (świeci na czerwono).

Specyfikacja:

• system kodu zmiennego KEELOQ®. firmy Microchip Corp. USA
• pamięć pilotów: 112 (do 20 w trybie pracy C)
• odbiornik radiowy superheterodynowy, czułość: -106 dBm
• zasilanie: 11..17VDC
• pobór prądu:  20mA + 20mA na każdy załączony przekaźnik
• temperatura pracy: od -20°C do +50°C
• obciążalność wyjścia przekaźnikowego: 1A, 120VAC/30VDC
• zasilanie 11-17VDC
• 2 tryby pracy wyjścia: 1 - monostabilny = czas załączenia wyjścia od 0,25 sek. do 4 godzin / 2 - bistabilny = włącz/wyłącz
• wyjście S (1A/60V) typu "otwarty kolektor"
• wyjście antysabotażowe sygnalizacji otwarcia obudowy, typu NC (zwarte przy  zamkniętej obudowie)  stosowane w systemach alarmowych
• wymiary w mm: 24/46/73
