Цифровой осциллограф DSO2D15 2х150МГц + генератор. 25 МГц

DSO2D15 oscyloskop cyfrowy 2x150MHz + generator 25MHz

Nowa seria oscyloskopów DSO2000 Hantek: DSO2D15 to cyfrowy oscyloskop oferujący dwa kanały wejściowe z szerokością pasma 150MHz i dodatkowo wbudowanym generatorze funkcyjnym o maksymalnej częstotliwości przebiegu 25MHz. Oscyloskop posiada przetwornik o częstotliwości próbkowania 1GSa/s, rekordem pamięci 8M. Oprogramowanie sterujące pracą oscyloskopu umożliwia samonastawę AUTOSET, automatyczny pomiar 32 parametrów napięciowo-czasowych, dekodowanie magistral szeregowych, analizę FFT, pracę w trybie X-Y, zapis przebiegów, komunikację z komputerem PC. Obsługuje  komendy zdalnego sterowania SCPI.

Oscyloskop DSO2D15 wyposażony jest duży kolorowy wyświetlacz TFT o przekątnej 7 cali i wysokiej rozdzielczości 800x480.  Szukając nowego oscyloskopu cyfrowego na rynku mamy bardzo szeroki wybór różnych modeli w dużej rozpiętości cenowej. Jeżeli szukamy podstawowego oscyloskopu cyfrowego do zastosowań serwisowych w warsztacie lub dla początkującego elektronika hobbysty to wybór modelu DSO2D15 wydaje się być złotym środkiem. Oscyloskop DSO2000 Hantek umożliwia obserwację przebiegów  do 150MHz co wydaje się być rozsądną wartością. W bardzo atrakcyjnej cenie  otrzymujemy prosty oscyloskop cyfrowy z przejrzystą i łatwą obsługą i dużym czytelnym wyświetlaczem.

DSO2D15 dwukanałowy oscyloskop 150MHz Hantek zastępuje starszą już nieprodukowaną konstrukcję DSO5102BM

dane techniczne:

• oscyloskop cyfrowy DSO2D15 produkcji Hantek z wbudowanym 1 kanałowym generatorem funkcyjnym
• oscyloskop dwukanałowy CH1 CH2
• szerokość pasma: 150MHz dla każdego z kanałów wejściowych
• próbkowanie w czasie rzeczywistym: 1GSa/S

  ▶ 1GSa/s = Giga Sample - miliard próbek na sekundę

• rozdzielczość pionowa: 8bit
• długość rekordu pamięci 8Mpts

  ▶ 8Mpts = 8M points = 8 milionów punktów

• zakres regulacji czułości napięciowej: 2mV/dz. do 10V/dz.
• łatwy w obsłudze
• przejrzyste menu
• funkcja AUTOSET
• 32 pomiary automatyczne

• pomiary kursorami
• dekodowanie magistrali szeregowych i analiza protokołu:

  ▶ RS232 / UART, I2C, SPI, CAN, LIN;

• możliwość zapisu przebiegów

  ▶ referencyjnych REF

  ▶ w formacie CSV do dalszej obróbki w arkuszu kalkulacyjnym

  ▶ obrazów

• funkcje matematyczne
• tryb XY - rysowanie krzywych Lissajous
• analiza FFT
• DVM wbudowany podwójny woltomierz

  ▶ po jednym dla każdego z kanałów wejściowych

  ▶ woltomierz 3 cyfry

• wbudowany częstościomierz 6 cyfr
• obsługa poleceń zdalnego sterowania SCPI
• interfejsy komunikacyjne

  ▶ USB Host

  ▶ USB Devive

• duży wyświetlacz LCD:

  ▶ KOLOROWY

  ▶ matryca TFT

  ▶ przekątna 7 cali

  ▶ duża rozdzielczość: 800x480

• wbudowany 1 kanałowy generator funkcyjny AWG:
• zakres generowanych częstotliwości:

  ▶ sinusoida: 0,1Hz do 25MHz

  ▶ prostokąt: 0,1Hz do 10MHz

  ▶ pozostałe przebiegi: 0,1Hz do 1MHz

• długość przebiegu: 8k
• zakres regulacji amplitudy:

  ▶ 10mV do 7Vpp dla dużej impedancji

  ▶ 5mV do 3,5Vpp dla 50Ω

• regulacja offsetu:

  ▶ ±3,5V dla dużej impedancji

  ▶ ±1,75V dla 50Ω

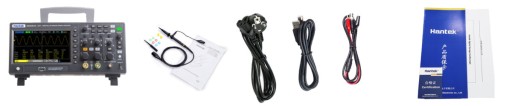

zestaw zawiera:

• oscyloskop cyfrowy DSO2D15 Hantek
• sonda oscyloskopowa x1szt.

  ▶ z wbudowanym dzielnikiem nacięcia x1/x10

• przewód BNC-krokodyl x2szt.
• przewód USB -1szt.
• instrukcja obsługi angielska -1szt.

wbudowany dodatkowy generator funkcyjny

DDS - Direct Digital Synthesis

AWG - Arbitrary Waveform Generator

tryb XY - krzywa Lissajous (czyt. lisażu)

wyświetlanie w dwóch osobnych oknach

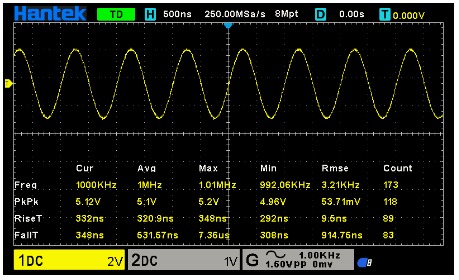

32 rodzaje pomiarów automatycznych ze statystyką

możne zapisać 10 zestawów przebiegów odniesienia

zapis przebiegów CSV i ustawień

funkcja zrzutu ekranu jednym kliknięciem przez USB.

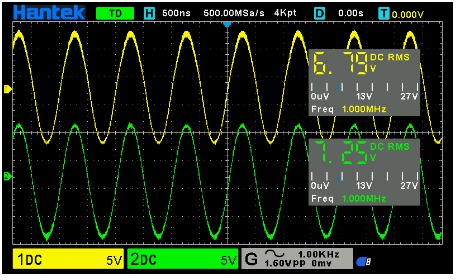

wbudowany cyfrowy multimetr DVM

Digital Volt Meter 3 cyfrowy dla każdego z kanałów

6 cyfrowy miernik częstotliwości

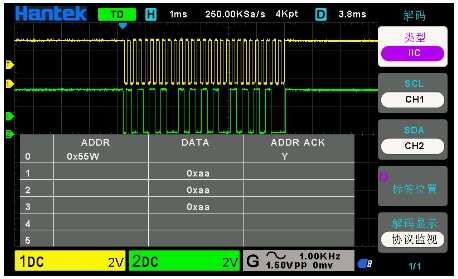

Wyzwalanie i dekodowanie magistrali szeregowych

z funkcją monitorowania protokołu

długość rekordu pamięci do 8Mpts

pozwala zredukować zniekształcenia przebiegu i odtworzyć go w rzeczywistości

PASS / FAIL - funkcja dobry/zły

tworzenie masek

operacje matematyczne

analiza FFT

Ekonomiczny oscyloskop ekonomiczny, przepustowość 150 MHz, 1GSa / s, pamięć 8M; Z generatorem przebiegów 1CH 25 MHz, obsługuje wyjście arbitralne; 14 rodzajów trybów wyzwalania, standardowo z 5 rodzajami wyzwalaczy i dekodowań protokołu szeregowego; 32 rodzaje pomiarów automatycznych ze statystykami; 3-cyfrowy cyfrowy miernik napięcia i 6-cyfrowy sprzętowy wskaźnik częstotliwości; 2 zestawy DVM; Obfite zdalne sterowanie poleceniami SCPI. Jest to przydatne narzędzie do uruchamiania różnych dziedzin, takich jak komunikacja, lotnictwo, obrona narodowa, systemy wbudowane, komputery, badania i edukacja.
