РАСПРЕДЕЛИТЕЛЬ 7 ДЛЯ НАПОЛЬНОГО ОТОПЛЕНИЯ

Rozdzielacz ogrzewania podłogowego na 7 obwodów

DANE TECHNICZNE:

Zastosowanie: Rozdzielenie sekcji ogrzewania podłogowego, na poszczególne pętle.

Temperatura pracy: do 60°C

Ciśnienie pracy: do 6 bar

Szerokość: 390 mm

Materiał:

• Belka - mosiądz
• Grupa odpowietrzająco-spustowa - mosiądz
• Uchwyt rozdzielacza - Stal chromowana

Prezentowany komplet nie zawiera złączek euroconus, są one dostępne na innej aukcji.

Produkt zawiera:

2x zespół odpowietrzająco-spustowy z automatem odpowietrzającym i nakrętką kontrującą

1x belka zasilająca 7-obwodowa wraz z rotametrami i nyplami redukcyjnymi (pod złącze eurokonus)

1x belka powrotna 7-obwodowa wraz z wkładkami termostatycznymi i nyplami redukcyjnymi (pod złącze eurokonus)

2x uchwyt rozdzielacza ze stali o rozstawie 235 mm

Zastosowanie:

Rozdzielacz ogrzewania podłogowego to urządzenie używane w systemach ogrzewania podłogowego, które ma na celu kontrolowanie i regulację przepływu ciepłej wody lub medium grzewczego do poszczególnych sekcji podłogi. System ogrzewania podłogowego jest wyjątkowo komfortowym i efektywnym sposobem podgrzewania pomieszczeń, gdzie ciepło jest emitowane równomiernie z podłogi, co tworzy przyjemne warunki termiczne.

Ogrzewanie podłogowe obecnie stanowi dominujący system grzewczy w nowoczesnym budownictwie. Dzięki stosowaniu niskotemperaturowej wody obiegowej, system ten doskonale współpracuje zarówno z pompami ciepła o niskiej temperaturze jak i gazowymi kotłami kondensacyjnymi. Warto zaznaczyć, że pomimo tego, że ogrzewanie podłogowe idealnie harmonizuje z wymienionymi źródłami ciepła, może być również skutecznie używane w połączeniu z innymi typami urządzeń grzewczych, takimi jak kotły zasypowe opalane ekogroszkiem, pelletami lub olejem.

W przypadku zastosowania urządzeń o wyższej temperaturze zasilania, konieczne staje się wdrożenie dodatkowego zaworu mieszającego, który ma kluczowe znaczenie w regulacji dopływu wysoce gorącej wody, zapobiegając nadmiernemu nagrzewaniu rurek odpowiadających za rozprowadzanie ciepła w systemie podłogowym. Warto podkreślić, że metoda ogrzewania podłogowego opiera się na promieniowaniu ciepła, eliminując w ten sposób wiele niedogodności charakterystycznych dla konwekcyjnego ogrzewania przy użyciu tradycyjnych grzejników.

Do wykładania powierzchniowego systemu ogrzewania podłogowego powszechnie wykorzystuje się rury wykonane z materiałów takich jak PE-RT z powłoką antydyfuzyjną lub rury AL-PEX. Kluczowym elementem, który umożliwia efektywne dystrybuowanie ciepła do poszczególnych pomieszczeń, jest prezentowany rozdzielacz. To właśnie dzięki jego funkcjonalności możliwe staje się precyzyjne kierowanie ilością ciepła do poszczególnych stref, co przekłada się na osiągnięcie pożądanej temperatury w każdym pomieszczeniu.

Zalety:

✅Precyzyjna kontrola temperatury: Rozdzielacz umożliwia indywidualną regulację temperatury w poszczególnych strefach lub pomieszczeniach, co pozwala na dostosowanie komfortu termicznego do potrzeb mieszkańców.

✅Efektywne wykorzystanie ciepła: Dzięki możliwości oddzielnej regulacji przepływu ciepłej wody do różnych sekcji podłogi, system podłogowego ogrzewania może pracować bardziej efektywnie, oszczędzając energię.

✅Zrównoważone użytkowanie pomieszczeń: Rozdzielacz pozwala na dostosowanie temperatury w poszczególnych częściach pomieszczenia, co pozwala na wydajne wykorzystanie przestrzeni w zależności od aktualnych potrzeb.

✅Redukcja kosztów eksploatacji: Poprzez precyzyjną kontrolę temperatury i zoptymalizowany przepływ ciepła, rozdzielacz może przyczynić się do zmniejszenia rachunków za energię.

✅Zabezpieczenie przed przegrzaniem: Niektóre rozbudowane modele rozdzielaczy są wyposażone w systemy zabezpieczające przed przegrzaniem, co zapobiega uszkodzeniu systemu lub niekontrolowanemu wzrostowi temperatury w podłodze.

✅Zwiększenie komfortu termicznego: Dzięki równomiernej dystrybucji ciepła w pomieszczeniach, rozdzielacz przyczynia się do stworzenia przyjemniejszej i bardziej komfortowej atmosfery.

✅Możliwość integracji z systemami inteligentnego zarządzania budynkiem: Zaawansowane modele rozdzielaczy mogą być zintegrowane z inteligentnymi systemami zarządzania budynkiem, umożliwiając zdalne sterowanie i programowanie.

✅Współpraca z różnymi źródłami ciepła: Rozdzielacz może być dostosowany do współpracy z różnymi rodzajami urządzeń grzewczych, takimi jak pompy ciepła, kotły gazowe czy kotły na biomasę.

✅Długa żywotność systemu: Odpowiednie zarządzanie przepływem ciepłej wody za pomocą rozdzielacza może wpłynąć na wydłużenie trwałości i niezawodności całego systemu ogrzewania podłogowego.

✅Precyzyjne dostosowanie do różnych pomieszczeń: Dzięki możliwości regulacji temperatury w poszczególnych strefach, rozdzielacz umożliwia dostosowanie systemu ogrzewania podłogowego do różnych rodzajów pomieszczeń, takich jak sypialnie, łazienki, kuchnie czy salon.

Budowa rozdzielacza:

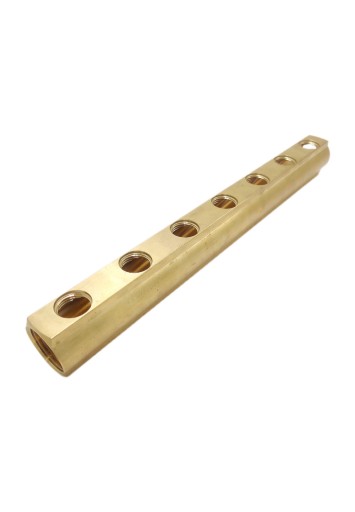

Belka mosiężna o profilu C7 stosowana w rozdzielaczach ogrzewania podłogowego charakteryzuje się trwałością i wytrzymałością dzięki wykonaniu z mosiądzu. Ma kształt z dwoma wypukłymi brzegami zewnętrznymi, co gwarantuje stabilność konstrukcji. Belka rozdziela ciepłą wodę do poszczególnych pętli ogrzewania, umożliwiając równomierne rozprowadzenie ciepła. Jej budowa pozwala na elastyczne dopasowanie do systemu ogrzewania, a precyzyjnie zaprojektowane otwory gwarantują efektywną dystrybucję ciepła w całym pomieszczeniu.

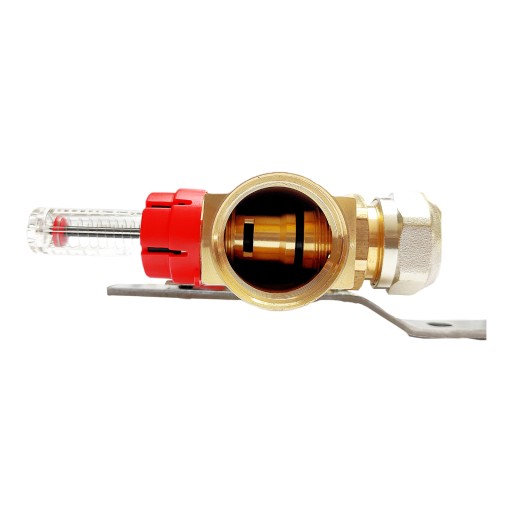

Rotametr, zwany również regulatorem przepływu ogrzewania podłogowego, znajduje swoje zastosowanie na zasilającej belce rozdzielaczowej. Rotametry służą do precyzyjnej regulacji pętli ogrzewania podłogowego. Wbrew pozorom, poprawna regulacja przepływów oraz działanie naszego ogrzewania podłogowego to zadanie czasochłonne. Aby nasza instalacja działała efektywnie, konieczne jest właściwe wyregulowanie przepływów. Najpierw odkręcamy zawory termoregulacyjne na belce powrotnej, a następnie rotametr, po zdjęciu czerwonej blokady, daje nam możliwość zwiększenia lub zmniejszenia przepływu wody. Proces regulacji polega na zmniejszeniu przepływu w pętlach krótszych (o niższym oporze przepływu) oraz zwiększeniu przepływu w pętlach dłuższych (o wyższym oporze). Przepływomierz ma zakres od 0 do 5 l/min, jednak doświadczenie pokazuje, że ten zakres posiada znaczący zapas, ponieważ wartości osiągane w naszych instalacjach wynoszą około 1 - 1,5 l/min.

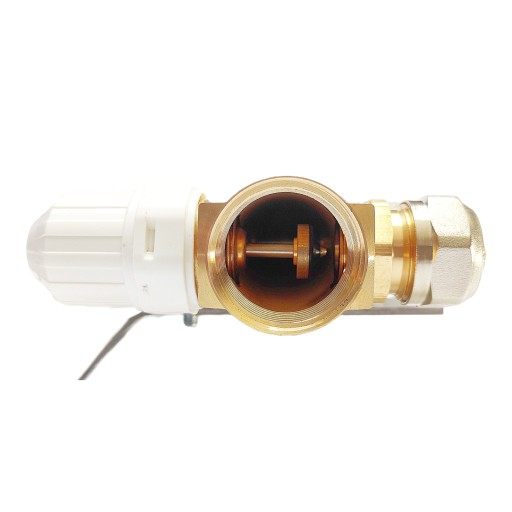

Wkładka, znana także jako zawór termostatyczny ogrzewania podłogowego, znajduje zastosowanie na powrotnej belce rozdzielaczowej. Ten zawór służy do ręcznego zamykania przepływu w danej sekcji. W miejsce pokrętła można również zamontować siłownik termoelektroniczny, który, w zależności od zastosowanych rozwiązań, będzie automatycznie wyłączał ogrzewanie w danej pętli na podstawie termostatu lub za pomocą naszego smartfona. Pokrętła na belce powrotnej nie służą do regulacji przepływu, dlatego regulacje należy przeprowadzać przy ich maksymalnym otwarciu. Dlaczego tak się dzieje? Choć teoretycznie można by próbować regulować przepływ, kręcąc zaworem na belce powrotnej, w przypadku konserwacji, awarii lub instalacji siłowników, wszystkie ustawienia trzeba byłoby przeprowadzać od początku.

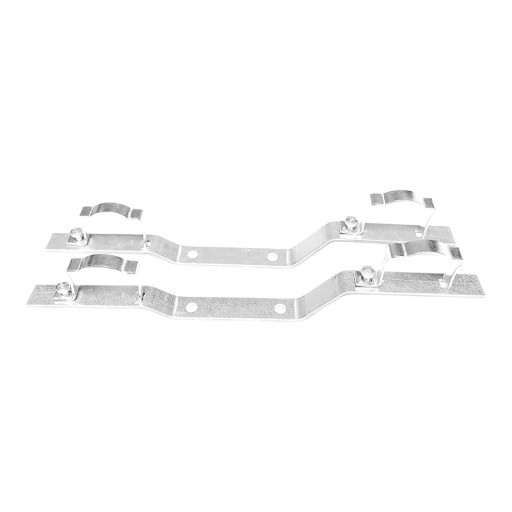

Uchwyt ze stali do rozdzielacza jest trwałym i precyzyjnie wykonanym elementem, służącym do montażu i stabilnego umocowania rozdzielacza w instalacji ogrzewania podłogowego. Dzięki swojej konstrukcji zapewnia on nie tylko bezpieczny montaż, ale także dokładne dostosowanie do konkretnego modelu rozdzielacza. Uchwyty te są często kompatybilne z innymi elementami instalacji, co ułatwia proces montażu, a także zapewniają estetyczny wygląd i trwałość. W rezultacie, uchwyt ze stali skutecznie utrzymuje rozdzielacz we właściwej pozycji, co przekłada się na prawidłowe działanie systemu ogrzewania podłogowego.

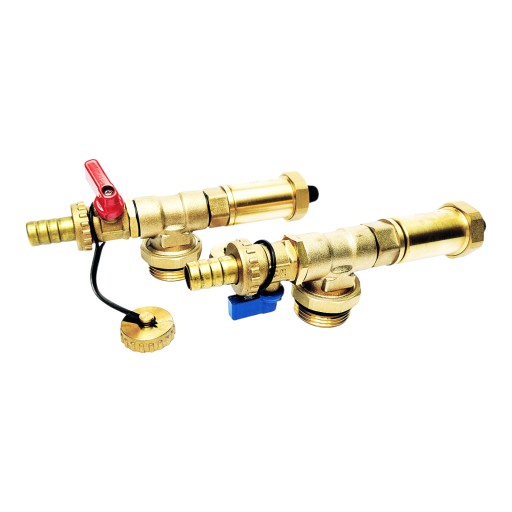

Zespół odpowietrzająco-spustowy w rozdzielaczach ogrzewania podłogowego i jego zastosowanie przynosi liczne zalety w porównaniu do instalacji bez tego elementu.

Efektywne usuwanie powietrza: Zastosowanie zespołu odpowietrzająco-spustowego umożliwia skuteczne usuwanie nagromadzonego powietrza z instalacji. Powietrze w systemie ogrzewania podłogowego może negatywnie wpłynąć na wydajność i równomierne rozprowadzenie ciepła, dlatego ważne jest, aby je efektywnie usuwać.

Minimalizacja awarii i niedziałających pętli: Usuwanie powietrza poprawia działanie całego systemu, zmniejszając ryzyko utworzenia się tzw. "martwych" lub niedziałających pętli, w których ciepło nie jest rozprowadzane efektywnie.

Zwiększenie wydajności: Działanie bez powietrza umożliwia efektywne przekazywanie ciepła z medium grzewczego do podłogi, co przekłada się na lepszą wydajność całego systemu ogrzewania.

Unikanie korozji: Usuwanie powietrza z instalacji ogranicza ryzyko korozji i tworzenia osadów wewnątrz rur, co może wpłynąć na trwałość systemu i jego wydajność.

Podniesienie komfortu: Równomierne rozprowadzanie ciepła w instalacji, osiągnięte dzięki zespołowi odpowietrzająco-spustowemu, przyczynia się do podniesienia ogólnego komfortu termicznego w pomieszczeniach.
