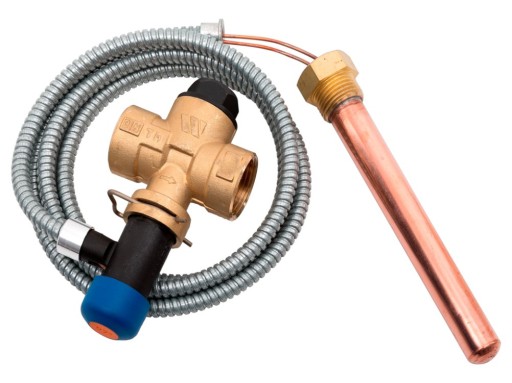

ZAWÓR BEZPIECZEŃSTWA TERMICZNY WATTS STS 20 DO KOMINKÓW Z PŁASZCZEM WODNYM

ZASTOSOWANIE:

Zawór bezpieczeństwa termiczny Watts zabezpiecza kominek przed przegrzaniem. Przeznaczony jest zarówno do kominków montowanych w układzie otwartym jak i zamkniętym.

OPIS:

Termiczny upustowy zawór bezpieczeństwa, jest samodzielnie działającym zaworem, stosowanym we wszystkich systemach centralnego ogrzewania, zasilanych kotłami na paliwo stałe. Zawór zabezpiecza przed wzrostem temperatury wody, powyżej punktu nastawy zaworu.

Celem jego stosowania, jest zabezpieczenie instalacji grzewczej przed nagromadzeniem nadmiernej energii, mogącej powstać na skutek wzrostu temperatury wody kotłowej. Zawory powinny być stosowane w kotłach, w których nie jest możliwe natychmiastowe przerwanie spalania w momencie gdy maksymalna temperatura wody kotłowej zostanie osiągnięta.

PARAMETRY:

• Temperatura otwarcia: 97°C
• Maksymalny przepływ: 6.5 m³/h
• Długość kapilary 1300 mm
• Korpus mosiądz CW617
• Obudowa części termostatycznej tworzywo sztuczne
• Uszczelka grzyba zaworu Viton
• Inne uszczelki NBR70, EPDM
• Sprężyna stal nierdzewna
• Przyłącza zaworu ¾” gw. wewn. x ¾” gw. wewn.
• Przyłącze sondy pomiarowej ½” gw. zewn

ZASADA DZIAŁANIA:

Sonda pomiarowa zanurzona w wodzie kotłowej zawiera czynnik, który rozszerzając swoją objętość przy wzroście temperatury powoduje rozszerzenie dwóch niezależnych mieszków, działających bezpośrednio na grzyb zaworu. Gdy temperatura wody nastawiona na zaworze zostanie osiągnięta, zawór otwiera się, nawet w przypadku awarii jednego z dwóch układów termostatycznych.

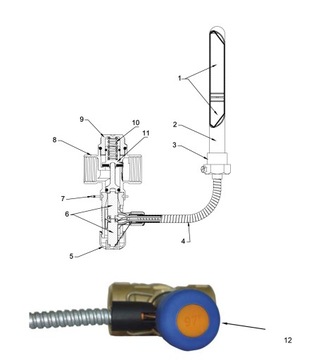

1. Sonda pomiarowa z podwójnym czujnikiem termostatycznym
2. Osłona sondy pomiarowej
3. Gwint przyłączeniowy sondy pomiarowej
4. Osłona kapilary
5. Przycisk ręcznego wyzwalania spustu
6. Mieszki rozszerzalne
7. Zawleczka blokująca część termostatyczną
8. Korpus zaworu
9. Korek spustowy
10. Sprężyna dociskowa grzyba zaworu
11. Grzyb zaworu
12. Fabryczne oznaczenie nastawy temperatury na przycisku

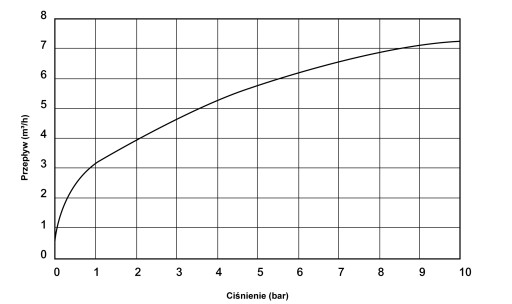

WYKRES WZROSTU CIŚNIENIA W FUNKCJI WIELKOŚCI PRZEPŁYWU UPUSTOWEGO:

MONTAŻ:

Termiczny upustowy zawór bezpieczeństwa, zamontowany w instalacji zasilanej kotłem na paliwo stałe, służy do rozproszenia nadmiaru energii powstałej w wyniku wzrostu temperatury wody kotłowej. Może on być stosowany zarówno w systemach grzewczych z zamkniętym jak i otwartym naczyniem wzbiorczym.

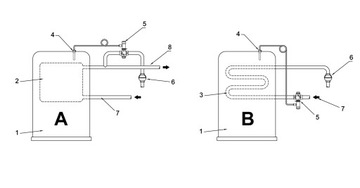

1. Źródło ciepła - kocioł
2. Zasobnik wewnętrzny
3. Wymiennik ciepła
4. Sonda pomiarowa
5. Termiczny upustowy zawór bezpieczeństwa
6. Lejek spustowy serii IS
7. Zasilanie z instalacji wodnej
8. Wylot ciepłej wody użytkowej

Termiczny upustowy zawór bezpieczeństwa należy zainstalować w pobliżu kotła, zaś sondę pomiarową należy zanurzyć w wodzie kotłowej. Korpus zaworu należy podłączyć do:

A. Wylotu ciepłej wody użytkowej, w przypadku kotłów z zasobnikowym podgrzewaczem ciepłej wody użytkowej.

B. Króćca awaryjnego wymiennika ciepła, doprowadzającego zimną wodę, w przypadku kotłów bez zasobnikowego podgrzewacza c.w.u

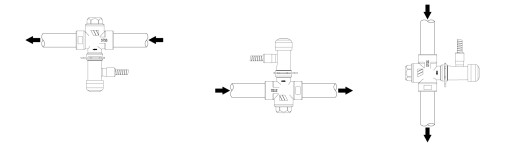

Zawór może być zainstalowany w dowolnej pozycji, z zachowaniem kierunku przepływu wody wskazanym przez strzałkę na korpusie zaworu.

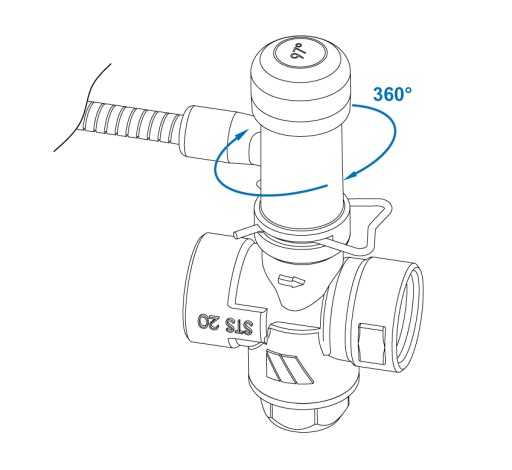

Dzięki zastosowaniu nowego rozwiązania technicznego, część termostatyczna zaworu może się swobodnie obracać wokół własnej osi.

Możliwe jest obracanie części termostatycznej bez jej demontażu, co w znaczny sposób ułatwia instalację zaworu.

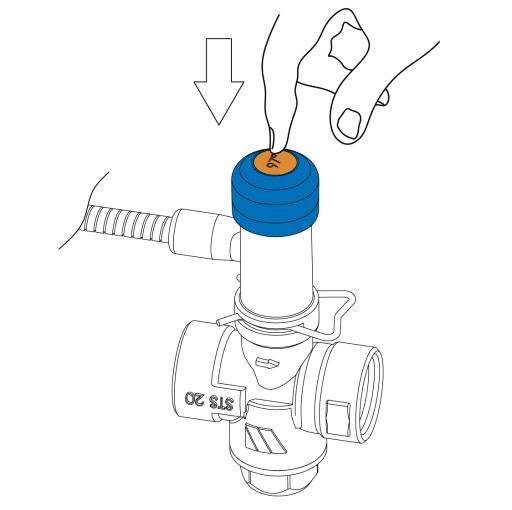

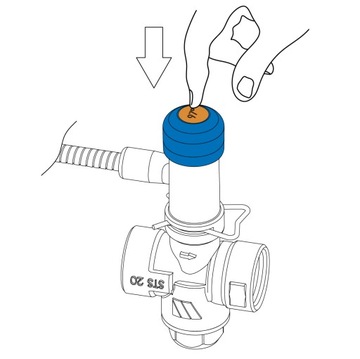

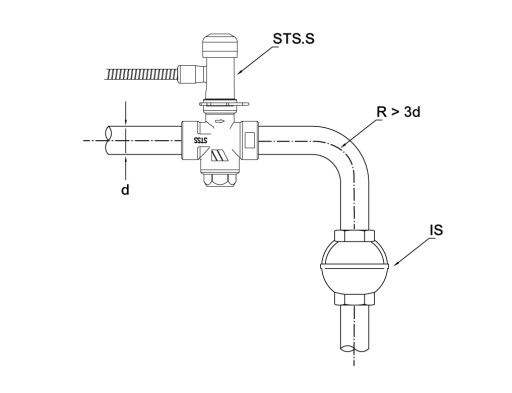

Przycisk ręcznego wyzwalania spustu powinien być widoczny, aby w każdej chwili możliwe było otwarcie zaworu. W celu ochrony przed poparzeniem, spust powinien być skierowany do odpowiedniego lejka spustowego (model IS). W celu zapewnienia prawidłowego działania zaworu, nie należy instalować kolan na rurze odpływowej. Zamiennie należy zastosować wygiętą rurę o promieniu gięcia równym co najmniej 3 krotnej średnicy rury. Ze względów bezpieczeństwa zaleca się zamontowanie zaworów odcinających przed i za zaworem.

KONSERWACJA:

Przycisk ręcznego wyzwalania spustu powinien być widoczny, aby w każdej chwili możliwe było otwarcie zaworu. W celu ochrony przed poparzeniem, spust powinien być skierowany do odpowiedniego lejka spustowego (model IS). W celu zapewnienia prawidłowego działania zaworu, nie należy instalować kolan na rurze odpływowej. Zamiennie należy zastosować wygiętą rurę o promieniu gięcia równym co najmniej 3 krotnej średnicy rury. Ze względów bezpieczeństwa zaleca się zamontowanie zaworów odcinających przed i za zaworem.

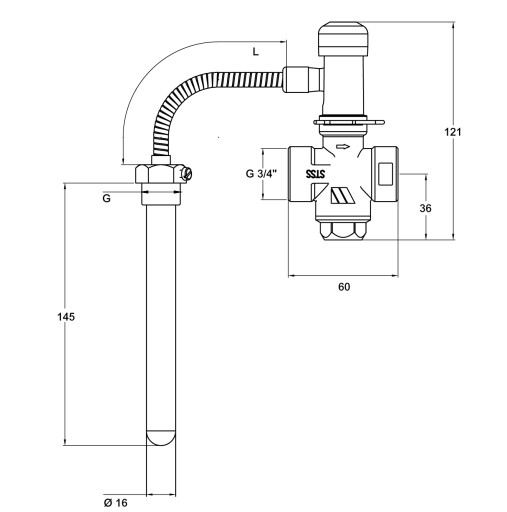

WYMIARY:

L = 1300 mm

G = 1/2”
