Лазерный выравниватель земли Nivel System NL520R LS-24 + штатив SJJ32

NIVEL SYSTEM NL520R LASER OBROTOWY CZERWONY 500m

W ZESTAWIE: NIVEL SYSTEM RD700 DIGITAL CZUJNIK LASEROWY + AKCESORIA + KUFER

+ DODATKOWO NIVEL SYSTEM SJJ32 STATYW

+ DODATKOWO NIVEL SYSTEM LS-24 ŁATA LASEROWA

KPL-NS-NL520R-Z3

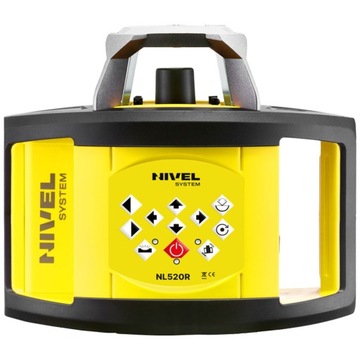

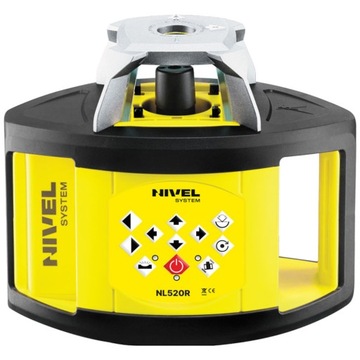

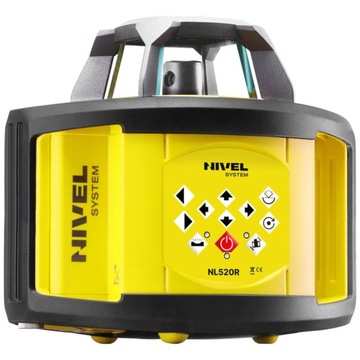

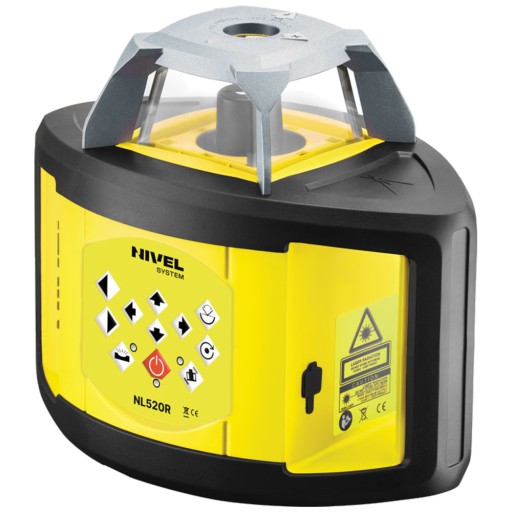

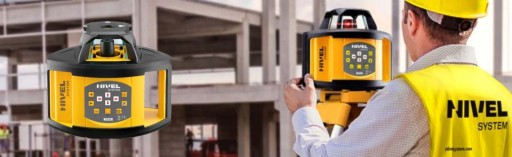

Opis lasera obrotowego Nivel System NL520R

Laser obrotowy Nivel System NL520R to wszechstronne i wielofunkcyjne narzędzie do realizacji prac wewnątrz pomieszczeń (z widoczną, czerwoną wiązką lasera), jak i na otwartych przestrzeniach (z wykorzystaniem czujnika). Instrument wyznacza płaszczyznę poziomą, pochyloną, pionową (po obróceniu go o 90°), a także, dzięki pionownikowi, określa pion lub kąty proste. NL520R przeznaczony jest do prac ogólnobudowlanych. Jego mocną strona jest trwałość i odporność na warunki atmosferyczne oraz wydajne akumulatorki litowo-jonowe zapewniające kilkadziesiąt godzin ciągłej pracy w terenie. Sprzęt jest przyjazny użytkownikowi dzięki intuicyjnemu interfejsowi i możliwości zdalnej obsługi za pomocą pilota.

Najważniejsze cechy

• Wszechstronność i nowoczesność, poziomy, piony, także ze spadkiem, zasięg 500m
• Automatyzacja procesu niwelacji – cyfrowa niwelacja z czujnikiem RD700 Digital
• Wysoka precyzja pomiarów rzędu 1,0mm/10m
• Komfort pracy, czerwona wiązka lasera, czytelne MENU, sterowanie z pilota
• Bezpieczne użytkowanie na lata, pewna, sprawdzona konstrukcja (IP54)

Łatwe i szybkie pomiary

Niwelator NL520R posiada funkcję autopoziomowania, po włączeniu sprzęt sam spoziomuje się i natychmiast gotowy jest do pracy. Generowana wiązka czerwonego lasera jest bardzo dobrze widzialna, wyświetlona na ścianie tworzy linię referencyjną dla prac poziomych lub pionowych. Podczas pracy z czujnikiem i łatą laserową uzyskujemy dokładny zestaw niwelacyjny, pomiary dokonywane są jednoosobowo. Funkcja skanowania umożliwia zawężenie wyświetlanej wiązki w zadanym zakresie, w ten sposób uzyskujemy referencyjną linię lasera jedynie tam, gdzie przeprowadzamy prace.

Uniwersalne zastosowanie

Sprzęt umożliwia pracę zarówno z wiązką poziomą, jak i pionową. Płaszczyzna może być pochylana w jednym lub dwóch kierunkach, dzięki czemu laser może być stosowany przy takich pracach jak wylewanie posadzek, czy niwelacja i przygotowanie powierzchni pod kostkę brukową, boisko, czy drogę – zapewniając odprowadzenie wody zgodnie z zaprojektowanymi spadkami. Przy pracach konstrukcyjnych przydatnym staje się pionownik laserowy, który stanowi oś generowanej rotacyjnie płaszczyzny laserowej. Funkcjonalność ta zapewnia dokładne wpasowanie się lasera przy pracach prostopadłych, czy podczas przenoszenia punktów (pionownik wyświetlany jest do dołu i do góry jednocześnie). W przypadku prac na zewnątrz i przy większych zasięgach stosowany jest czujnik laserowy zapewniający możliwość odbioru sygnału w zakresie 500 m (średnica pracy). Różne prędkości obrotów głowicy zapewniają wykorzystanie lasera zarówno przy pracach instalacyjnych wewnątrz budynku, przy niwelacji na zewnątrz oraz sterowaniu maszynami, gdzie wymagane są wyższe prędkości (600 obr/min).

Dokładny i niezawodny sprzęt

Niwelator zbudowany jest w oparciu o elektroniczny kompensator, eliminujący drgania i zapewniający precyzyjnie poziomowanie płaszczyzny laserowej. Elektroniczny kompensator, w porównaniu z magnetycznym, jest dużo bardzie dokładny szczególnie w przypadku pomiarów budowlanych, gdzie teren może drgać wskutek pracy ciężkiego sprzętu. Dlatego też dzięki NL520R uzyskujemy pewne i dokładne pomiary. Sprzęt jest odporny na działanie kurzu i wody, potwierdzony klasą IP54. Ponadto głowica rotacyjna osłonięta jest szklanym korpusem, a obudowa lasera posiada gumowe osłony chroniące przed uszkodzeniem wskutek uderzenia.

Wygoda obsługi

NL520R posiada intuicyjny panel sterowania. Zarządzanie funkcjami, w tym wprowadzanie spadków odbywa się w sposób manualny. Funkcje lasera mogą być sterowane zarówno z pokładu instrumentu, jak i za pośrednictwem pilota zdalnego sterowania. Laser zasilany jest za pośrednictwem wydajnych akumulatorków litowo-jonowych, które pozwalają na ok. 50 godzin pracy i pozbawione są efektu pamięci (nie niszczą się wskutek nadmiernego przeładowywania). Sprzęt można także zasilać bezpośrednio z sieci. Całość uzupełnia kompaktowa obudowa, dzięki czemu laser jest poręczny, łatwy w instalacji na budowie oraz przy transporcie.

Wyposażenie

• NL520R  – niwelator laserowy – 1 szt.
• RD700 Digital – czujnik laserowy 1 szt.
• NL-BR 600 – uchwyt na łatę – 1 szt.
• RC-5 – pilot zdalnego sterowania – 1 szt.
• AKU LI-ION – akumulatorki Litowo-jonowe – 1 kpl
• CH-6 – ładowarka – 1 kpl
• TR-R – tarczka laserowa – 1 kpl
• GL-R – okulary laserowe – 1 kpl
• Instrukcja obsługi – 1 szt.
• Kufer transportowy – 1 szt.

Zastosowania

• Równanie terenu – niwelacja
• Prace murarskie – wewnętrzne i zewnętrzne (fundamenty, ścianki, schody, wylewki, szalowanie)
• Prace brukarskie – wykonywanie parkingów, podjazdów, tarasów
• Prace montażowe i wykończeniowe – montaż konstrukcji drewnianych, aluminiowych, sufitów podwieszanych, glazurnictwo
• Prace instalacyjne – wyznaczanie linii przewodów, przenoszenie punktów
• Prace stolarskie – meble, zabudowy
• Laserowe systemy sterowania maszyn
• Prace wod-kan – kontrola głębokości wykopu i układanego rurociągu (także ze spadkiem)
• Ogrodnictwo i rolnictwo

Dane techniczne

• Wiązka laserowa: laser czerwony (635 nm), klasa 2
• Dokładność: ±1,0mm/10m
• Zasięg pracy: 500 m (z czujnikiem) – średnica
• Pochylenie płaszczyzn: ± 10% (oś X, oś Y), manualne
• Zakres samopoziomowania: ±5°

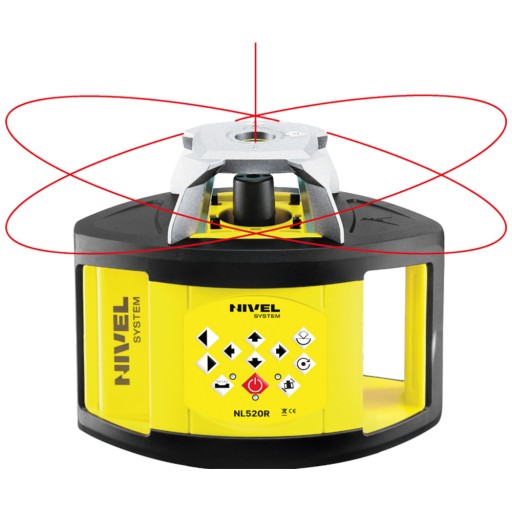

• Generowane płaszczyzny: 1 x poziomo (360°), 1 x pionowo (360°)
• Prędkość wirowania głowicy: zmienna, maks. 600 obr./min
• Skanowanie: 0-10°-45°-90°-180°
• Pilot zdalnego sterowania: tak (podczerwień)
• Zasilanie: DC 8,4V (1000mA), akumulatorki Li-ion 7,4V (4000mAh)
• Klasa odporności: IP54
• Zakres temperatury pracy: -20°C do +50°C
• Wymiary: 206 x 206 x 211 mm
• Waga: 3,0 kg

Opis czujnika Nivel System RD700

• Uniwersalność – współpraca z wiązką laserową: czerwoną i zieloną
• Szeroki zakres odbioru wiązki lasera za pośrednictwem 90 mm wstęgi detektora
• Jeszcze wyższa dokładność pracy dostosowywana w zależności od potrzeb (1mm, 2mm, 5mm, 10mm)
• Jeszcze lepsza kontrola wykonanej pracy – czujnik przelicza i wyświetla konkretne wartości różnicy poziomu w milimetrach [mm]
• Możliwość zmiany jednostki pracy (mm, cm, cal)
• Wszystko w zasięgu wzroku – duży, czytelny wyświetlacz LCD (drugi wyświetlacz z tyłu czujnika), dodatkowy wyświetlacz LED do odczytu z dalszych odległości (np. przy odczycie z kabiny maszyny)
• Sygnały dźwiękowe różnic wysokości (różne poziomy głośności)
• Automatyczne wyłączanie po 30 min braku reakcji
• Solidne mocowanie na łacie laserowej za pomocą uchwytu (dostarczany z czujnikiem)
• Wysoka odporność na działania wody i kurzu, potwierdzone klasą IP67

Dane techniczne

• Zakres detekcji: 90 mm
• Kąt odbioru wiązki: ±45°
• Odbiór wiązki laserowej: 450nm – 800nm (wiązka czerwona i zielona)
• Tryby pracy (dokładność): 1/ 2 / 5 / 10 mm
• Klasa odporności: IP67
• Automatyczne wyłączanie: po 30 min.
• Zasilanie: 1 x AA
• Zakres temperatury pracy: -20°C – +50°C
• Wymiary: 135 x 69 x 25 mm
• Waga: 0,19 kg

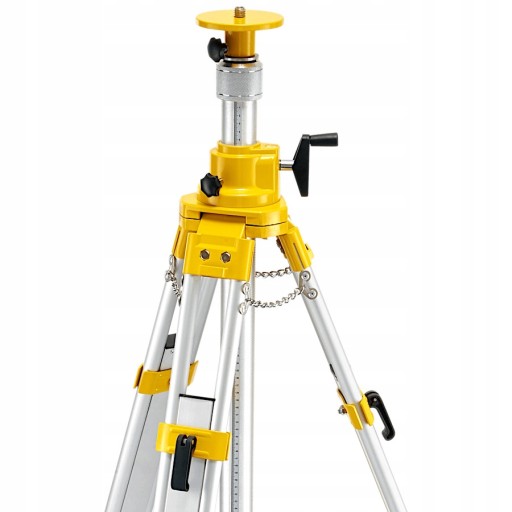

Opis statywu aluminiowego Nivel System SJJ32

• Stabilny, aluminiowy statyw z wysięgnikiem o maksymalnej wysokości 3.2m do pracy w każdych warunkach
• Idealny do niwelatorów laserowych
• Mocne zabezpieczenia (na zaciski) zapewniają najwyższą stabilność pracy
• Płaska głowica statywu – z łatwym montażem lasera na wysięgniku z miarką i dodatkowym wysięgnikiem
• Stabilny system blokowania nóg – na zaciski
• Kulista głowica ułatwiająca szybkie poziomowanie instrumentu
• Zaciski mimośrodowe do szybkiego składania/rozkładania statywu
• Mocna i wytrzymała korbka
• Metalowe groty stopek, zapewniające wymaganą stabilność na każdym podłożu
• Statyw charakteryzujący się dużą wytrzymałością na uszkodzenia mechaniczne
• Odporny na warunki atmosferyczne (deszcz, słońce)

Dane techniczne

• Materiał: Aluminium
• Głowica statywu: Płaska
• Wysokość minimum: 1.14m
• Wysokość maksimum: 3.20m
• Waga: 7.2kg

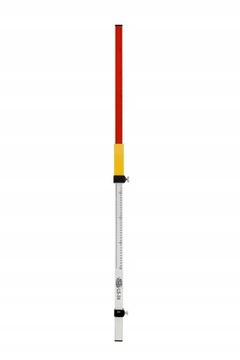

Opis łaty laserowej Nivel System LS-24

Poręczna, wytrzymała łata do niwelacji laserowej z precyzyjną, milimetrową podziałką i łatwym odczytem odchylenia od poziomu.

Dostępna z praktycznym suwakiem dla uchwytu czujnika laserowego.

Posiada dwa podziały: bezwzględny - od 80cm do 190cm oraz podział względny w zakresie ±50cm. Dolna część łaty pozwala na regulację wysokości zera.

Wykonanie z mocnego aluminiowego profilu zapewnia długotrwałe, bezawaryjne użytkowanie.

Cechy charakterystyczne:

• Regulacja wysokości i zintegrowana libella pudełkowa do pionowania
• Skala z ustalonym punktem zerowym pomiędzy obszarem czerwonym i białym (z przodu łaty)
• Precyzyjna podziałka milimetrowa
• Kodowanie barwne - czerwony oznacza "za wysoko", srebrny - "za nisko"
• Wzmocniona stopka zapobiega uszkodzeniom łaty
• Suwak do mocowania detektora laserowego

Dane techniczne

• Długość: 131 - 240 cm
• Sekcje: 2
• Jednostki: m / cm
• Materiał: aluminium
• Waga: 1 kg

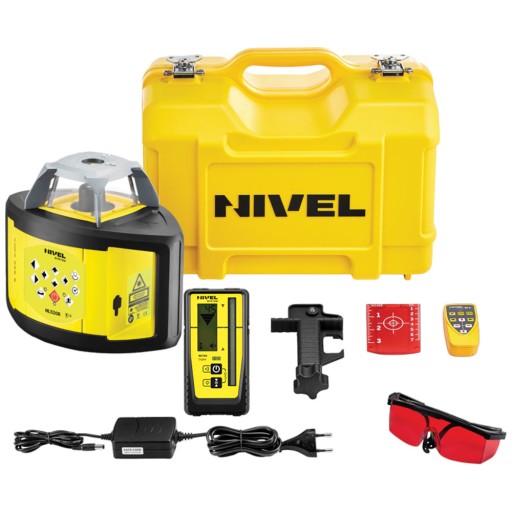

W dostawie

• Laser obrotowy Nivel System NL520R
• Czujnik laserowy Nivel System RD700 Digital
• Uchwyt na łatę
• Pilot zdalnego sterowania
• Akumulatorki Litowo-jonowe
• Ładowarka
• Tarczka laserowa
• Okulary laserowe
• Kufer transportowy
• Dodatkowo statyw aluminiowy Nivel System SJJ32
• Dodatkowo łata laserowa Nivel System LS-24
• Pokrowiec
