ДВОЙНОЙ ГИДРАВЛИЧЕСКИЙ ОБРАТНЫЙ КЛАПАН VBPDE 3/8

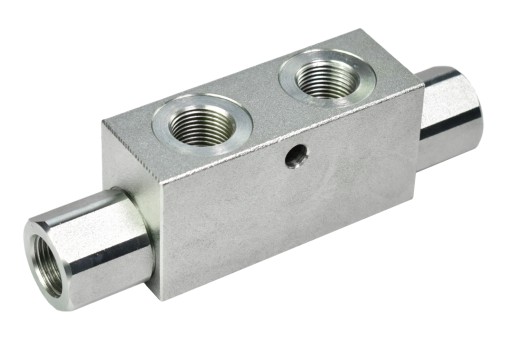

ZAWÓR HYDRAULICZNY ZWROTNY VBPDE 3/8"

ZAMEK VBPDE 3/8'' DEDYKOWANY DO SIŁOWNIKÓW DWUSTRONNEGO DZIAŁANIA

Zawory zwrotne bliźniacze są stosowane w siłownikach dwustronnego działania, aby zablokować ruch tłoczyska w obu kierunkach. Dzięki temu pozycja tłoczyska jest ustabilizowana - mimo działania dużych sił na siłowniku w momencie, gdy rozdzielacz znajduje się w pozycji neutralnej. Blokada zaworu przestaje działać podczas manipulacji rozdzielaczem.

Zawór wykonany jest z wytrzymałej stali galwanizowanej pokrytej trójwarstwowym chromem - dzięki czemu jest wysoce odporny na trudne warunki atmosferyczne.

Podłączenie:

• Porty V1 i V2 służą do podłączenia zasilania.
• Porty C1 i C2 należy podłączyć do siłownika dwustronnego działania lub innego odbiornika

Specyfikacja techniczna:

• Maksymalne ciśnienie: 350bar
• Maksymalny przepływ: 35l/min
• Proporcja ciśnienia sterującego: 1:5,5
• Przyłącze BSP: 3/8''

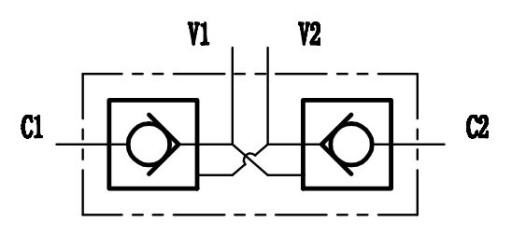

SCHEMATY:
