Рукав гидравлический АК10/2 М18х1,5 L-750 330Бар

Przewód hydrauliczny z kolankiem 90° AK 10/2 M18x1,5, 2-oplotowy (2SN), 330 Bar, L-750 mm

Elastyczne przewody hydrauliczne zaraz obok sztywnych rur bezszwowych wykorzystywane są w każdym układzie hydrauliki siłowej do transferu cieczy. Ich dużą zaletą jest elastyczność która daje szerokie możliwości montażu oraz ułożenia w układzie, nawet w trudno dostępnych miejscach. W razie uszkodzenia, awarii czy wycieków, przewody te można łatwo wymienić na nowy model wg konkretnej specyfikacji.

Przewód wykonany na bazie węża hydraulicznego North-Fighter spełnia normy EN 853 2SN jednocześnie oferując atrakcyjną cenę. Jest idealną propozycją do układów hydraulicznych z ciśnieniem pracy nieprzekraczającym 330 Bar.

Specyfikacja węża:

• średnica wew.: 10 mm; 3/8"; dash: -06
• średnica zew.: 18 mm
• warstwa wew.: guma syntetyczna
• wzmocnienie: 2 oploty drutu stalowego
• warstwa zew.: guma syntetyczna
• ciśnienie robocze: 330 Bar
• ciśnienie rozrywające: 1320 Bar
• promień gięcia: 130 mm
• zakres temperatur: -40°C  +100°C
• norma: EN 853 2SN

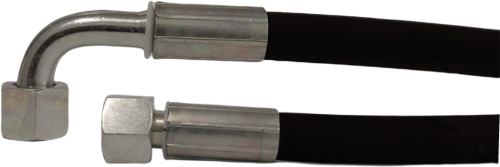

Przewód posiadający z jednej strony końcówkę metryczną DKOL prostą z gwintem wewnętrznym M18x1,5 12L (nakrętka) z drugiej strony końcówkę kolankową DKOL-90° z gwintem wewnętrznym M18x1,5 12L (nakrętka)

Specyfikacja przewodu:

• długość L - 750 mm
• końcówka 1: DKOL M18x1,5 12L
• końcówka 2: DKOL-90° M18x1,5 12L

Na innych aukcjach dostępne przewody w długościach: 300, 400, 500, 600, 700, 750, 800, 900, 1000, 1100, 1200, 1250, 1450, 1500, 2000, 2500, 3000, 3500, 4000, 4500, 5000, 6000, 7000, 8000, 9000 oraz 10000 mm.

Jesteśmy w stanie wyprodukować wąż w każdym wymaganym rozmiarze!

Wszystkie nasze przewody hydrauliczne czyszczone są na odpowiednim etapie produkcji, dzięki temu użytkownik ma pewność otrzymania produktu gotowego do instalacji oraz pewność długiego działania!

Aby móc określić wartość przepływu danego wymiaru węża skorzystać trzeba z odpowiedniej tabeli (patrz obok).

Dane dobiera się w zależności od rodzaj przewodu:

• linia ciśnieniowa (zasilająca)
• linia ssąca lub powrotna

Do określenia wielkości odpowiedniej średnicy węża hydraulicznego niezbędna jest linijka, której jeden koniec przykładamy do wartości przepływu (lewa linijka), drugi do wartości prędkości przepływu (prawa linjika) w zależności od miejsca zastosowania przewodu.

Linie prędkości przepływu posiadają zakresy wartości, które uzależnione są od indywidualnych cech układu.

Do określenia najlepszych parametrów wybrać trzeba wartość średnią z danego zakresu zaokrąglając wymiar przewodu do pełnego rozmiaru powyżej wskazania.

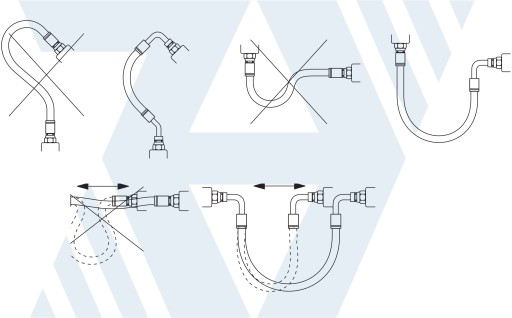

Projektując oraz wybierając przewody do danego układu również trzeba zwrócić uwagę na:

• kąt skrętu końcówek, stosuje się to w przypadku następujących rodzajów przewodów: kolanko:kolanko, oczko:oczko, kolanko-oczko
• doboru odpowiedniego rodzaju końcówki w zależności od miejsca i pozycji roboczej przewodu
• doboru promienia gięcia węża
• unikania skręcenia węża podczas instalacji co spowodować może jego wcześniejsze zużyczie
• odpowiednie zabezpieczenie przewodu przed przedwczesnym zużyciem.

W ofercie posiadamy wiele odmian końcówek oraz węży hydraulicznych. Jeżeli nie znalazłeś interesującego Cię rozwiązania lub szukasz produktu szytego na miarę, to u nas go znajdziesz!
