OFERUJEMY KOMPLET

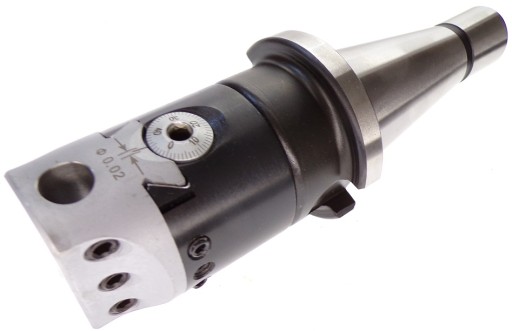

WYTACZADŁO GWZ50 ZE STOŻKIEM ISO 40, DWA NOŻE, DZIESIĘĆ PŁYTEK

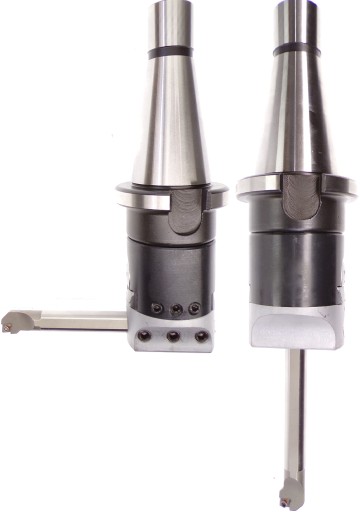

Noże do wytaczadła montowane od boku i od dołu głowicy

Przesuw sanek 17mm regulowany śrubą mikrometryczną

Średnica głowicy 50mm

Na zdjęciu obok przedstawiamy wymiary

• Maksymalny zakres wytaczania przy założonym nożu prawym to 234mm średnicy oraz 80mm głębokości. Na rysunku z wymiarem 100 sanki są ustawione na zero do maksymalnego wymiaru należy dodać przesuw sanek.
• Minimalny zakres wytaczania przy założonym nożu lewym to 15mm.

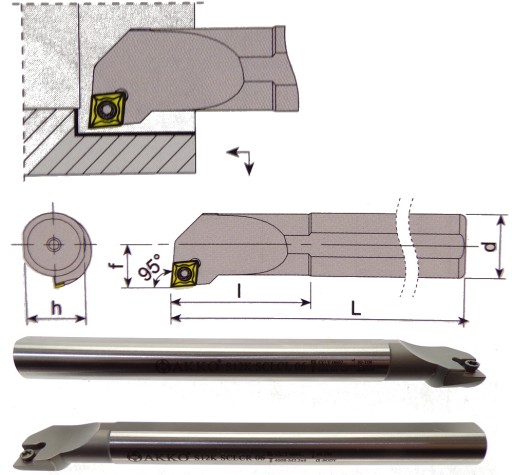

SPECYFIKACJA NOŻY

• d -12mm
• h -11mm
• l -25mm
• L -125mm
• f -9mm
• Na płytkę CC.. 06

Rysunek przedstawia nóż prawy, lewy jest odbiciem lustrzanym.

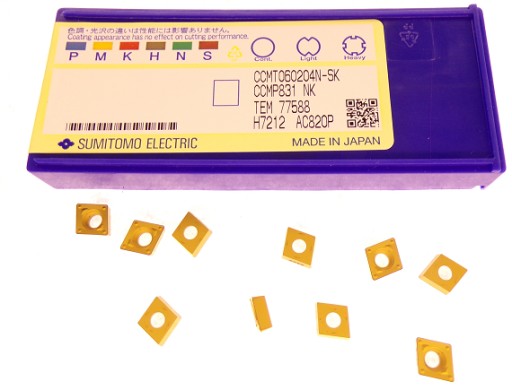

Specyfikacja płytek

• Symbol CCMT 060204N-SK AC820P
• Produkcja Sumitomo
• Przeznaczenie: obróbka stali

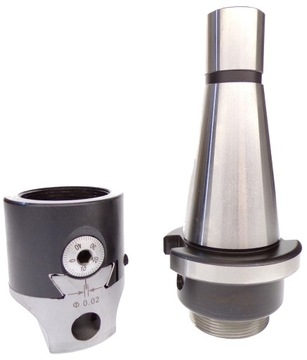

Głowicę można odkręcić od trzpienia i zamontować trzpień ze stożkiem Morse'a lub inne.

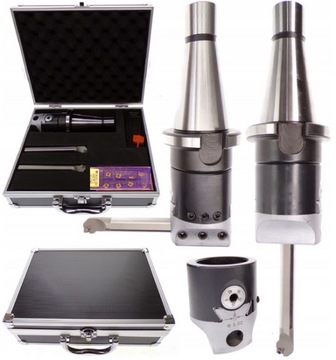

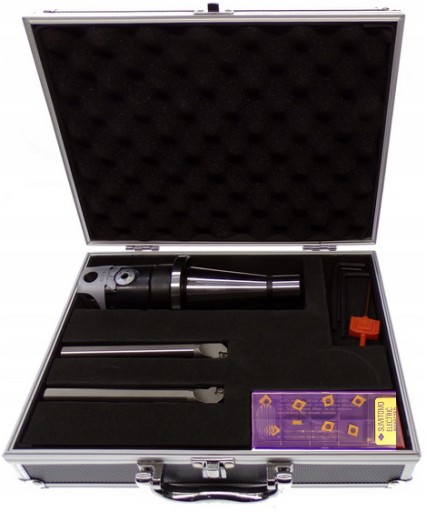

W komplecie:

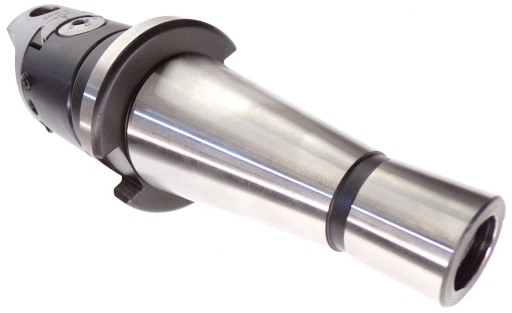

• Wytaczadło ze stożkiem ISO40
• 1 opakowanie płytek CCMT 060204 Sumitomo

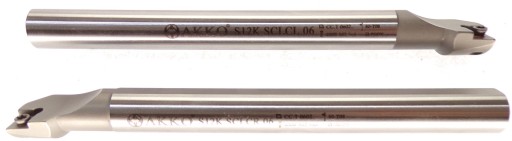

• Nóż S12K SCLCR Akko
• Nóż S12K SCLCL Akko
• Klucze do wytaczadła i do przykręcenia płytki do noża

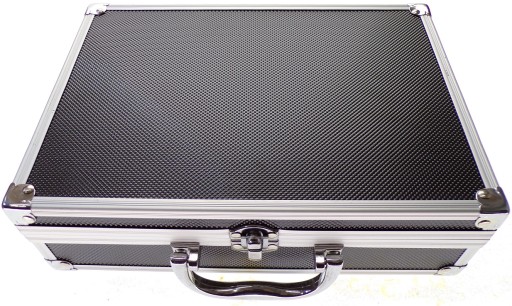

• Walizka
