АНТЕННЫЙ ТЮНЕР ATU-100-0A 1,8-55МГц

Krótkofalowy automatyczny tuner antenowy zawiera zestaw 7 kondensatorów i 7 cewek, co pozwala mu (przy największej konfiguracji) efektywnie pracować w szerokim paśmie częstotliwości, pokrywającym się z amatorskim pasmem HF 1.8-30MHz. Wbudowana bateria litowa, 3,7 V, 1800 mAh, możesz użyć kabla typu C, aby ją naładować. Wyposażony w wyświetlacz OLED o przekątnej 0.91 cala, możesz wyraźnie zobaczyć dane. Automatycznie dostrojony i nie wymagający przewodów sterujących, odpowiedni dla większości stacji radiowych. Możesz spróbować.

Cechy:

Krótkofalowy automatyczny tuner antenowy zawiera zestaw 7 kondensatorów i 7 cewek, co pozwala mu (przy największej konfiguracji) efektywnie pracować w szerokim paśmie częstotliwości, pokrywającym się z amatorskim pasmem HF 1.8-30MHz.

Wykonany z wysokiej jakości materiału, odporny na zużycie, o stabilnej i niezawodnej wydajności.

Wbudowana bateria litowa, 3,7 V, 1800 mAh, możesz użyć kabla typu C, aby ją naładować.

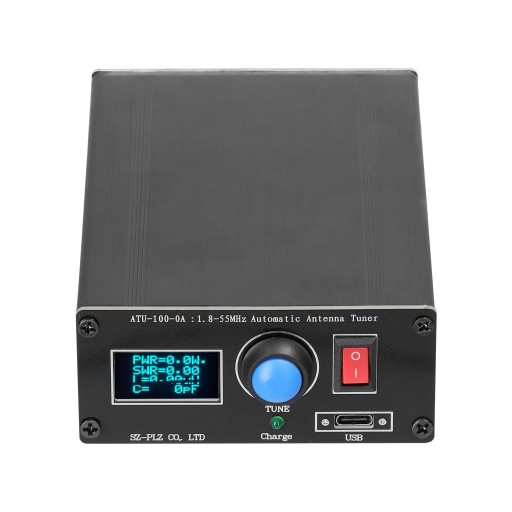

Wyposażony w wyświetlacz OLED o przekątnej 0.91 cala, możesz wyraźnie zobaczyć dane.

Automatycznie dostrojony, nie są wymagane żadne przewody ludzkie i sterujące, i jest odpowiedni dla większości stacji radiowych.

Jeden przycisk do włączania/wyłączania, łatwy w użyciu, bardzo wygodny.

Instrukcje:

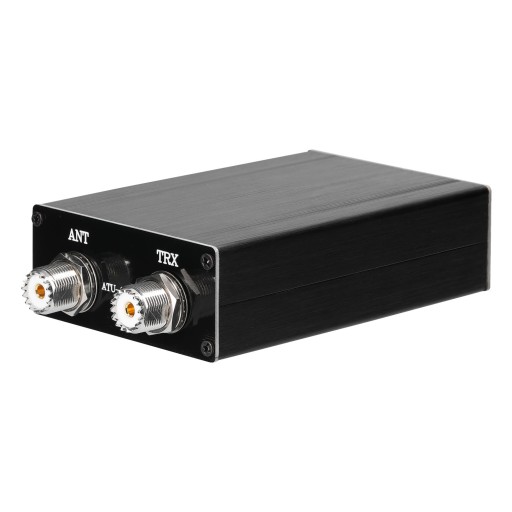

Podłącz radio, tuner antenowy ATU i antenę.

Przy pierwszym użyciu należy ustawić moc wyjściową radia lub wzmacniacza mocy w zakresie 20-30W, w przeciwnym razie strojenie o dużej mocy może łatwo uszkodzić tuner antenowy.

Ustaw tryb radia, użyj trybu modulacji częstotliwości.

Wybierz pasmo anteny do użycia, użyj mocy 20-30W w trybie modulacji częstotliwości, naciśnij radio PTT, obserwuj PWR i SWR tunera antenowego ATU.

Przycisk ATU Użycie TUNE: krótkie naciśnięcie (mniej niż 1 sekunda) przycisk ATU, jest w stanie resetowania, długie naciśnięcie (dłużej niż 1 sekunda) przycisk ATU jest w stanie strojenia.

Jeśli wyświetlacz SWR tunera antenowego ATU w stanie nadawania wynosi ＞2,0, oznacza to, że antena jest rozstrojona. 6. Musisz użyć tunera antenowego. Naciśnij i przytrzymaj przycisk ATU tune, aby dostroić i obserwować wartość SWR. Jeśli SWR jest większy niż 3,0 po dostrojeniu, antena zostanie odstrojona. W poważnych przypadkach nie zaleca się używania mocy większej niż 30W, a moc transmisji powinna być kontrolowana poniżej 30W; Po zakończeniu strojenia wyświetlacz SWR jest mniejszy niż 2,0, a maksymalna moc 100W może być wykorzystana do transmisji.

Dane techniczne:

Nazwa: Tuner ATU100

Materiał: stop aluminium;

Kolor czarny

Wyświetlacz: wyświetlacz OLED o przekątnej 0.91 cala;

Opłata: kabel USB typu C

Bateria: 1 * bateria litowa, 3,7 V, 1800 mAh (w zestawie)

Napięcie: typowe + 12 V (DC10-15V, 13,8V)

Częstotliwość robocza: 1,8-55 MHz

Maksymalny pobór prądu: 400mA

Maksymalna moc robocza: 100 W

Maksymalna możliwa moc pomiaru: 150W

Minimalna moc wymagana do rozpoczęcia strojenia: 5W

Minimalna możliwa moc pomiaru: 0,1 W

Krok pomiarowy dla mocy do 10W: 0.1W

Krok pomiarowy o mocy powyżej 10W: 1W

Dokładność pomiaru mocy: 10%

Maksymalna indukcyjność instalacji: 8.53uH

Minimalna długość kroku indukcyjności instalacji: 0,05uH

Maksymalna pojemność instalacji: 1869pF

Minimalna długość kroku pojemności instalacji: 10pF

Liczba przycisków panelu: 3 (ON/OFF, AUTO, TUNE)

Rozmiar produktu: 160 * 90 * 40 mm / 6,30 * 3,54 * 1,57 cala

Waga produktu: 413g / 0,91lb

Rozmiar opakowania: 175 * 122 * 55 mm / 6,89 * 4,80 * 2,17 cala

Waga opakowania: 465g/1,03lb

Lista rzeczy do spakowania:

1 * Tuner ATU100

1 * kabel typu C;
