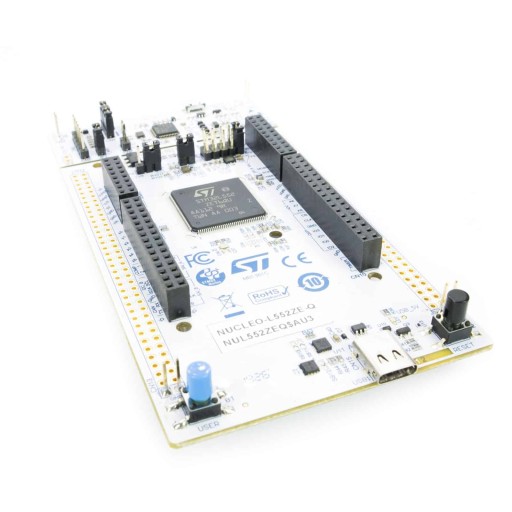

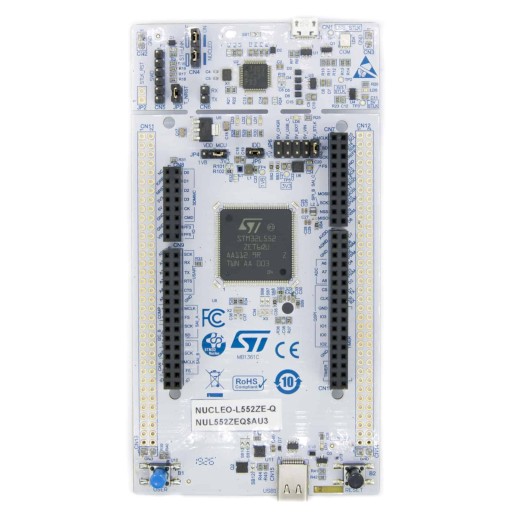

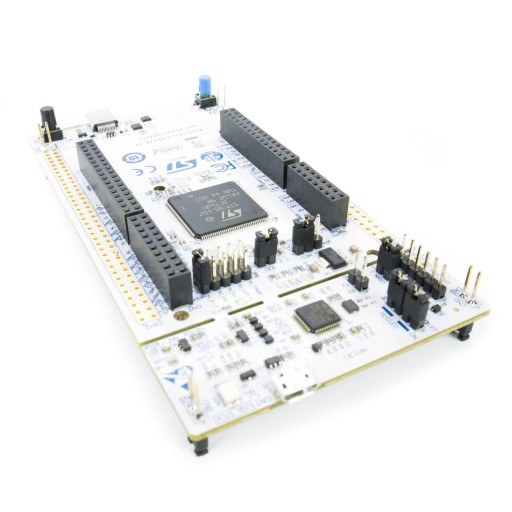

STM32 NUCLEO-L552ZE-Q ARM Cortex-M33 TrustZone

STM32 NUCLEO-L552ZE-Q ARM Cortex-M33 TrustZone

STM32 Nucleo-144 to seria płytek ewaluacyjnych od ST Microelectronics z mikrokontrolerami STM32 w obudowach 144 pinowych. Jest to największa seria Nucleo oferująca tym samym najwięcej możliwości.

Każda płytka Nucleo-144 posiada wbudowany programator oraz debugger w jednym, czyli ST-Link V2. Układ osobną częścią PCB, można go odłamać i użyć z zewnętrznym układem STM32. Programować zewnętrzne układy można również bez wyłamywania.

Płytki Nucleo-144 posiadają dwa rodzaje złącz:

• ST Zio - złącze rozszerzające dobrze znany standard Arduino Uno R3
• ST Morpho - udostępniające wszystkie porty I/O mikrokontrolera

ST Microelectronics dostarcza masę przykładów i bibliotek. Ponadto płytki te współpracują z ARM mbed.

Do komunikacji z płytką potrzebny będzie przewód USB micro.

Specyfikacja płytki

• Mikrokontroler STM32L552ZET6Q
• Rdzenie: Cortex-M33 with Trust Zone®
• Maksymalne taktowanie: 110 MHz
• Pamięć Flash: 512 kB
• Pamięć SRAM: 256 kB
• Security Trust Zone® RNG HASH
• 2 x DMA
• Interfejsy 1 x CAN / FDCAN 4 x I²C 3 x SPI 1 x OCTOSPI 5 x UART / USART 1 x LPUART 2 x SAI 1 x SD/SDIO/MMC 1 x USB device FS 1 x USB Type-C™/ USB power delivery controller 1 x FMC
• Interfejsy Analogowe 2 x ADC 12 bit 2 x DAC 12 bit 2 x Komparator 2 x Wzmacniacze operacyjne 4 x Filtr cyfrowy (DFSDM)
• Timery Advanced Motor Control 3 x 16-bit Low Power Timer 2 x 32-bit Timer (4 kanały) 2 x 16-bit Timer (6 kanałów) 2 x 16-bit Timer (4 kanały) 1 x 16-bit Timer (2 kanały) 2 x 16-bit Timer (1 kanał) 2 x 16-bit Timer 1 x RTC 2 x SysTick 2 x Watchdog
• ICACHE
• Touch Sensing Control 22 kanały dotykowe pojemnościowe
• CRC
• Większość GPIO toleruje 5 V
• Interfejs USB - gniazdo USB Type-C™
• Oscylator RTC 32,768 kHz
• Diody LED
• Komunikacja USB
• Zasilanie
• 3 x Dioda użytkownika
• Przyciski
• Reset
• Użytkownika
• Wbudowany programator / debugger ST-Link V2
• Złącze micro USB
• Możliwość pracy jako oddzielny programator z wyjściem SWD
• Zasilanie
• Z micro USB
• Z zewnętrznego źródła zasilania 5 lub 3,3 V
• Wlutowane wyprowadzenia goldpin dla pinów I/O
• Płytka zgodna z ARM mbed

Przydatne Linki

• Opis płytki na stronie ST
• Opis mikrokontrolera na stronie ST
• User Manual płytek Nucleo-144
