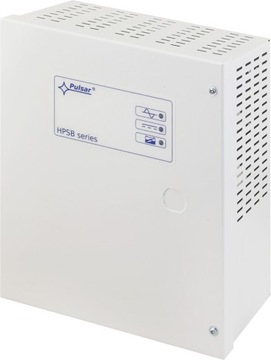

Буферный блок питания Pulsar HPSB-12V3A-B 12В 3А (7Ач)

Zasilacz buforowy Pulsar HPSB-12V3A-B 12V 3A (7Ah)

Wysokiej jakości polski produkt firmy Pulsar!

UWAGA: ISTNIEJE MOŻLIWOŚĆ WYKRĘCENIA MODUŁU ZASILAJĄCEGO Z OBUDOWY!

Cechy zasilacza:

• bezprzerwowe zasilanie DC 13,8V/3A
• szeroki zakres napięcia zasilania AC 200÷240V
• wysoka sprawność 87%
• kontrola ładowania i konserwacji akumulatora
• ochrona akumulatora przed nadmiernym rozładowaniem (UVP)
• prąd ładowania akumulatora 0,5A
• zabezpieczenie wyjścia akumulatora przed zwarciem i odwrotnym podłączeniem
• sygnalizacja optyczna LED
• zabezpieczenia:

  - przeciwzwarciowe SCP

  - nadnapięciowe OVP

  - przepięciowe (wejście AC)

  - przeciążeniowe OLP

Opis:

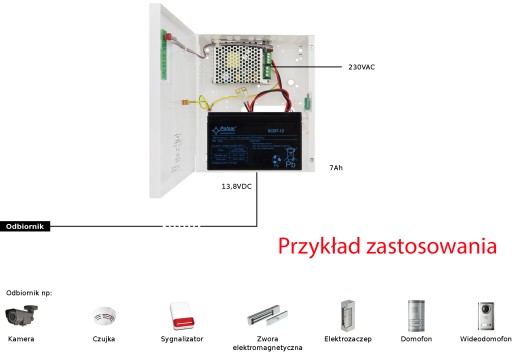

Zasilacz buforowy przeznaczony jest do nieprzerwanego zasilania urządzeń wymagających stabilizowanego napięcia 12 V DC (+/-15%).

Zasilacz dostarcza napięcia U=13,8 V DC o wydajności prądowej I=3A + 0,5A ładowanie akumulatora.

W czasie normalnej eksploatacji suma prądów pobieranych przez odbiorniki nie może przekroczyć I=3A.

Maksymalny prąd ładowania akumulatora wynosi 0,5A.

Sumaryczny prąd odbiorników + akumulator wynosi max. 3,5A.

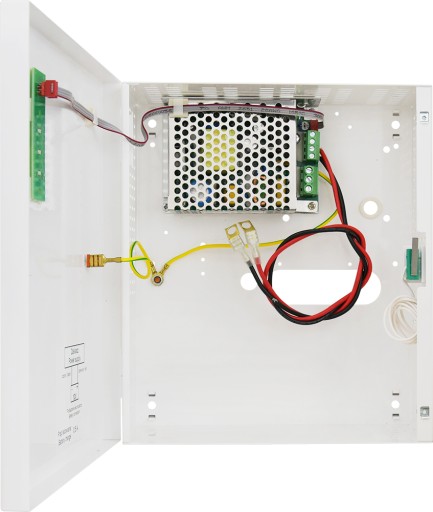

W przypadku zaniku napięcia sieciowego następuje natychmiastowe przełączenie na zasilanie akumulatorowe. Zasilacz skonstruowany jest w oparciu o moduł zasilacza impulsowego, o wysokiej sprawności energetycznej i umieszczony w obudowie metalowej (kolor RAL 9003) z miejscem na akumulator 7Ah/12V. Obudowa wyposażona jest w mikroprzełącznik sygnalizujący otwarcie drzwiczek (czołówki).

Dane techniczne:

• Typ zasilacza: A (EPS - External Power Source)
• Zasilanie: ~ 200 – 240V AC; 0,5A; 50/60 Hz
• Pobór prądu: 0,5A@230VAC max.
• Moc zasilacza: 48W
• Sprawność: 87%
• Napięcie wyjściowe (nastawy fabryczne): 11V÷13,8V DC – praca buforowa; 9,5V÷13,8V DC – praca bateryjna
• Prąd wyjściowy: 3A + 0,5A ładowanie akumulatora
• Zakres regulacji napięcia wyjściowego: 13,5÷14,5VDC
• Napięcie tętnienia: 100mV p-p max.
• Pobór prądu na potrzeby własne zasilacza (podczas pracy buforowej): 40mA
• Prąd ładowania akumulatora: 0,5A
• Zabezpieczenie przed zwarciem SCP: elektroniczne, automatyczny powrót
• Zabezpieczenie przeciążeniowe OLP: 105-150% mocy zasilacza, automatyczny powrót
• Zabezpieczenie w obwodzie akumulatora OLP: bezpiecznik topikowy F8A
• Zabezpieczenie przepięciowe: warystory
• Zabezpieczenie nadnapięciowe OVP: >19 V (zadziałanie wymaga odłączenia napięcia zasilania na czas ok. 1 min.)
• Zabezpieczenie akumulatora przed nadmiernym rozładowaniem UVP: U<9,5 V (± 5%) – odłączenie zacisku akumulatora
• Zabezpieczenie antysabotażowe – TAMPER: 1x mikrowyłącznik: styki NC (obudowa zamknięta), otwarcie obudowy 0,5A@50VDC (max.)

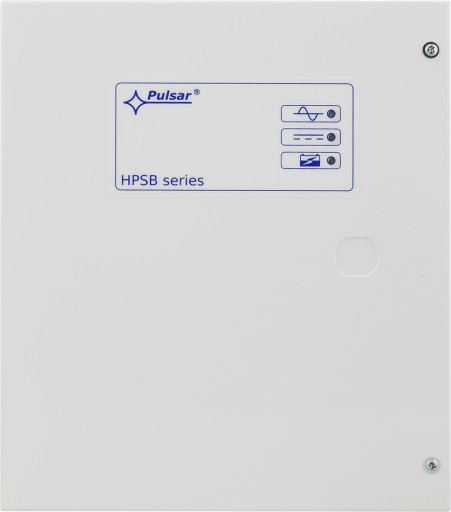

• Optyczna sygnalizacja pracy: tak - diody LED na PCB i obudowie zasilacza
• Warunki pracy II klasa środowiskowa, -10 oC÷40 oC; wilgotność względna 20-90% (bez kondensacji)
• Wymiary zewnętrzne obudowy: 205x237x82+8mm (WxHxD)

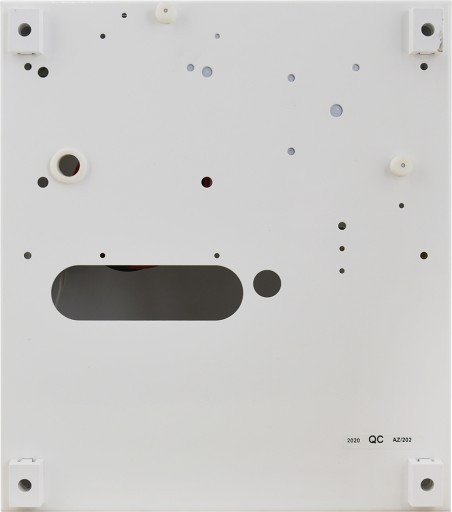

• Mocowanie (WxH): 175x202mm
• Miejsce na akumulator: 7Ah/12V (190x100x75mm)
• Waga netto/brutto: 1,3kg/ 1,4kg
• Klasa ochronności przeciwporażeniowej: I (pierwsza) - wymaga przewodu ochronnego
• Złącza - zasilanie: Φ0,63÷2,5 I/O PCB : Φ0,41÷1,63, wyjścia akumulatora: 6,3F-2,5/40cm.
• Uwagi: W komplecie kable do podłączenia akumulatorów 6,3F (45cm) z nasuwkami kątowymi ML062 (otwór 5,2mm).

  Obudowa posiada dystans od ściany (podłoża) w celu prowadzenia okablowania - 8 mm; chłodzenie zasilacza: konwekcyjne
