КОМПЛЕКТ ГИДРАВЛИЧЕСКОГО ОПРОКИДЫВАТЕЛЯ KIPRA 2,5 м 700 мм 12 В

Gotowy zestaw hydrauliczny wywrotu wraz z agregatem-pompą, siłownikiem hydraulicznym o skoku 700 mm.

KOD SKRAW-MET: [7557]

Zestaw doskonale sprawdza się w zabudowach z wywrotem w samochodach dostawczych, ciężarowych, lawetach i przyczepach.

W skład zestawu wchodzi:

• agregat hydrauliczny, pompa z siłownikiem 12V 2,0 kW, zbiornik 11l, pilot. [0274]
• siłownik hydrauliczny o wysuwie 700mm, o udźwigu do 5 ton. Wysuw 3-stopniowy. [2085]
• Wzmacniana Kołyska FI40 - z dwoma sworzniami [2384]
• wąż hydrauliczny, przekrój węża dostosowany do prawidłowego działania zestawu. [1877]
• nypel przewodu G3/8" - M22" [1409]
• nypel siłownika M22 - M22 [1386]
• pilot bezprzewodowy [0290]

Kompletny zestaw gotowy do pracy.

Elementy zastosowane w zestawie gwarantują długie i niezawodne działanie zestawu hydraulicznego.

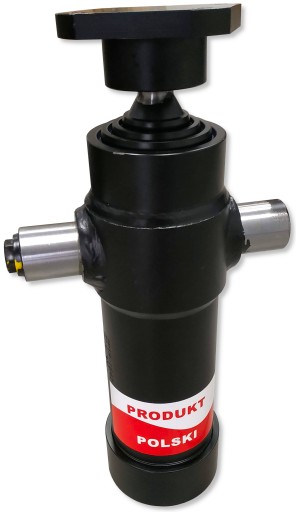

Siłownik hydrauliczny wraz z gniazdem o skoku 700 mm

Producent: Skraw-Met

Symbol: ST-3 700-00

_________________________________________________________

Warto wiedzieć dokonując wyboru dostawcy siłownika

Zdjęcia oraz obrazki przedstawiają tylko zewnętrzny wygląd siłowników. Najważniejsze elementy, które rzutują na jakość oraz prawidłowe działanie siłownika przez długi czas ukryte są w środku (wzmocnione uszczelnienia, dławica, tłoczysko oraz wysoka jakość rury). Wszystkie nasze siłowniki zapewniają najwyższą jakość tych elementów. Wybierając produkt z naszego asortymentu dokonujesz dobrego i mądrego wyboru oraz towaru pochodzącego z polskiej fabryki.

SKRAW-MET jest wieloletnim liderem w produkcji siłowników. Dzięki doświadczeniu korzysta tylko i wyłącznie ze wzmocnionych uszczelnień polskiego pochodzenia, co zapewnia najwyższą jakość na rynku i niezawodność na lata!

Na innych naszych aukcjach znajdą państwo wzmocnione uszczelnienia jako zestaw naprawczy tego siłownika.

Siłownik o udźwigu do 5 Ton montowany w przyczepkach, samochodach dostawczych i pojazdach specjalistycznych.

Siłownik hydrauliczny doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Słowo o teleskopach

Siłowniki teleskopowe składają się z kilku kolejno wysuwających się segmentów - chromowanych tulei cylindrycznych. Pozwala to osiągnąć duży wysuw siłownika w porównaniu do jego długości całkowitej po złożeniu.

Teleskopy są siłownikami jednostronnego działania. Wysuw rozpoczyna się doprowadzając do niego olej hydrauliczny pod ciśnieniem. Powrót siłownika wywołany jest działaniem rozdzielacza który zwalnia ciśnienie z układu - opad przebiega grawitacyjnie, najczęściej pod wpływem ciężaru skrzyni ładunkowej.

Aby zapobiegać uszkodzeniu zabezpieczeń tulei, spowodowanych nadmiernym parciem w maksymalnym rozsuwie siłownika, należy zastosować zabezpieczenie (lina, zawór odcinający hydrauliczny lub elektryczny).

Dobrze dobrany siłownik umiejscowiony na środku zabudowy, zapewnia kąt nachylenia skrzyni ładunkowej pomiędzy 40 a 45 stopni.

W zależności od rodzaju przewożonego towaru, kąt ten można dobrać samemu - pomocna może okazać się poniższa tabela:

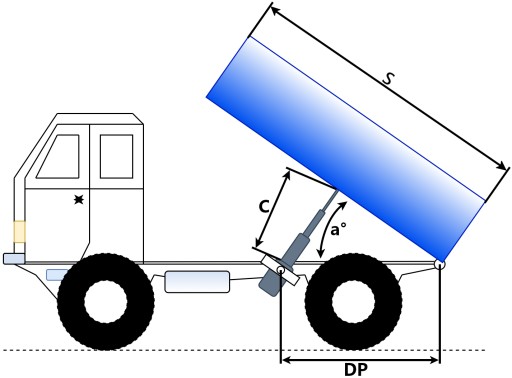

TABELA DOBORU SIŁOWNIKA TELESKOPOWEGO

(TABELA SKOKU WYMAGANEGO DO PRZECHYLENIA PRZYCZEPY DO ŻĄDANEGO KĄTA°)

DP - odległość między mocowaniem cylindra a zawiasami przyczepy w [mm] ( DP = 1/2 S )

a° - kąt nachylenia nadwozia przyczepy

C - skok siłownika w mm

S = DP*2

Specyfikacja Techniczna:

Siłownik 3-stopniowy

• Siłownik mocowany na sworznie mocujące fi 40 mm
• Długość siłownika złożonego: 395 mm
• Skok tłoka: 700 mm
• Całkowita długość siłownika po rozłożeniu: 1095 mm
• Średnica siłownika: 95 mm
• Wyjście na króćce: M22x1,5

Prędkość max. tłoczysk: 0,5 m/s

Ciśnienie rozruchu: 0,5 MPa

Maksymalne ciśnienie robocze: 160bar

Zapotrzebowanie oleju: 2,5L

Dopuszczalna temperatura otoczenia -40 do +60℃

Dopuszczalna temperatura oleju -15 do +80℃

Typ dławicy: gwintowana wkręcana w rurę

Tłoczysko: chromowane

Typ cieczy: olej hydrauliczny na bazie oleju mineralnego

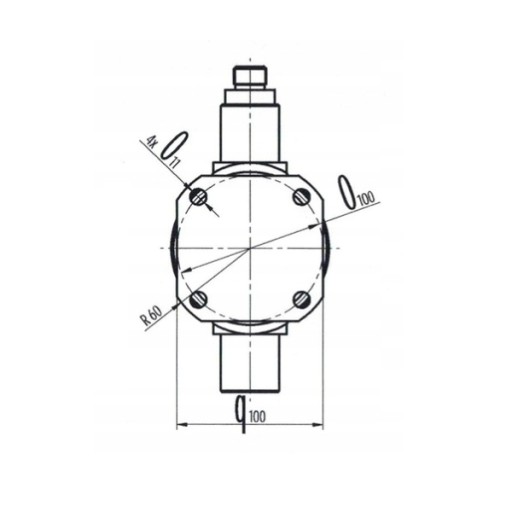

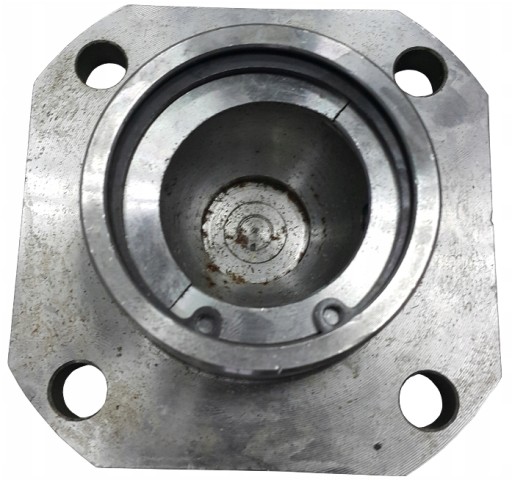

Gniazdo FI 45 mm do siłownika hydraulicznego

Gniazdo przeznaczone jest do siłowników stosowanych w przyczepach, samochodach, przyczepkach, maszynach rolniczych , posiadających wywrot.

Może być wykorzystywane w rolnictwie, sadownictwie, leśnictwie, budownictwie czy szeroko pojętym przemyśle.

Specyfikacja techniczna:

• Gniazdo na kulę o średnicy 45 mm
• Gniazdo posiada 4 otwory fi 11 mm
• Wysokość gniazda 43 mm
• rozstaw miedzy otworami 69mm

Zabezpieczane dwiema panewkami plus pierścień segera.

Gniazdo smarowane przez kalamitkę.

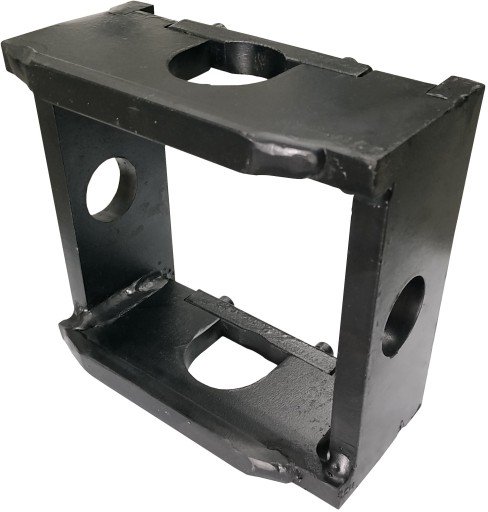

Wzmacniane Mocowanie Siłownika Hydraulicznego + kołyska wraz z dwoma sworzniami

Kołyska jest wykonana solidnie, wzmocnione gniazda osadzenia siłownika, zabezpieczenie siłownika przykręcane na śruby imbusowe.

Mocowanie znajduje zastosowanie w przyczepach D35 oraz D47

Dzięki zastosowaniu mocowania wraz z siłownikiem można uzyskać trójstronny wywrót przyczepy.

Kołyska pasuje do wybranych siłowników znajdujących się w naszej ofercie.

Specyfikacja techniczna:

Szerokość wewnętrzna: 135 mm x 122 mm.

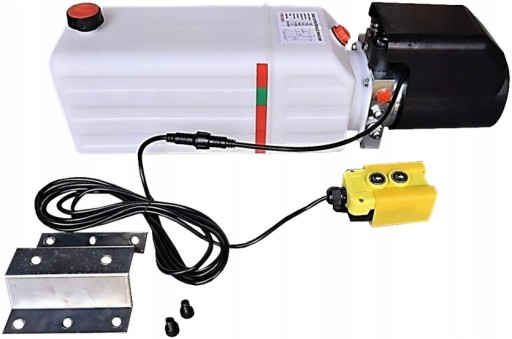

Agregat hydrauliczny

Zasilacz: 12 V. 2,0 kW

W skład agregatu wchodzi: pompa, silnik elektryczny, płyta łącząca, zbiornik oraz pilot sterujący.

Agregat dodatkowo posiada plastikową osłonę na silnik oraz zestaw do mocowania.

Agregat hydrauliczny doskonale sprawdza się w maszynach i urządzeniach zasilanych elektrycznie.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Dostosowany jest do pracy przy wyładunku skrzyni ładunkowej w przyczepkach, wywrotkach, hydropakach, rasach, podnośnikach, platformach załadunkowych, windach samochodowych, żurawiach, maszynach rolniczych i przemysłowych.

Umożliwia sterowanie siłownikiem jednostronnego działania.

Pod wpływem ciśnienia siłownik wysuwa się, natomiast wsuwa przy pomocy sił grawitacyjnych oraz ciężaru podnoszonego.

Specyfikacja techniczna:

Moc silnika: 2,0 kW

Napięcie elektryczne: 12 V

Pojemność zbiornika oleju: 11 L

Maksymalne ciśnienie pracy: 180 bar

Wydajność pompy: 2,5 cm3/obrót, w tym zestawie 7L/min do 12L/min

Przyłącze gwint wewnętrzny: 3/8"

• Długość Agregatu: 650 mm
• Długość Zbiornika: 440 mm
• Szerokość Agregatu: 170 mm
• Szerokość Zbiornika: 170 mm
• Wysokość Agregatu: 195 mm
• Wysokość Zbiornika(od podstawy do czubka korka): 205 mm

Agregat jest kompletny gotowy do pracy, wystarczy podłączyć przewody i zalać olejem. Zalecana praca ciągła nie dłużej niż 3 minuty, ponowne uruchomienie po 5 minutach odpoczynku.

Kolor pilota jest zależny od aktualnej dostawy.

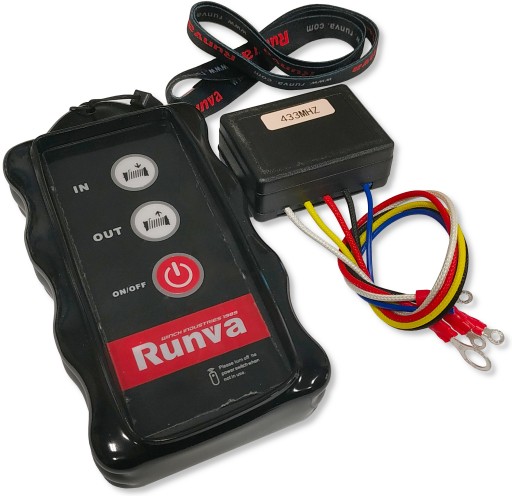

Pilot radiowy bezprzewodowy 12v lub 24v 2-przyciskowy (dwu-funkcyjny) góra-dół

Pilot służy do agregatu hydraulicznego i pochodnych tego typu urządzeń takich jak wciągarki/wyciągarki czy windy załadowcze.

Kompatybilny z większością dostępnych wyciągarek na rynku.

Pilot jest hermetyczny.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Dostosowany jest do pracy w : maszynach rolniczych, ciągnikach, opryskiwaczach, turach, cyklopach , ładowaczach HDS, maszynach budowlanych, ładowarkach, koparkach, zamiatarkach, maszynach przemysłowych i innych.

W zestawie otrzymują państwo:

• pilot bezprzewodowy + osłona na pilot
• odbiornik
• smycz
• bateria 9V

W zestawie znajduje się również intrukcja obsługi/montażu w języku angielskim.

Specyfikacja Techniczna:

• napięcie: 12V / 24V
• zasięg: do 50 m
• obudowa: PCV + ochronna osłona silikonowa
• zasilanie: bateria 9V
• wymiary pilota: 150 x 80 x 34 mm
• wymiary odbiornika: 60 x 44 x 23 mm
• długość przewodów: 215 mm

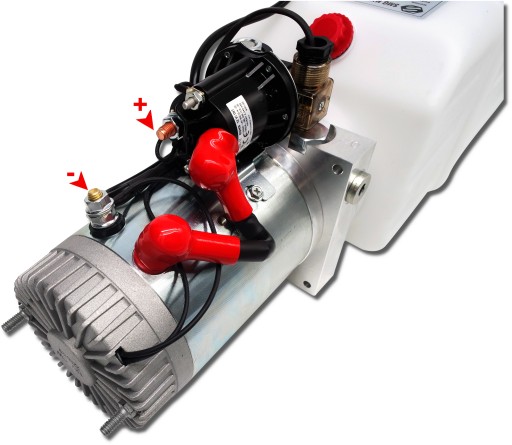

Legenda oznaczeń:

• + Zasilanie (potencjał dodatni), podłączony bezpośrednio do akumulatora
• - Zasilanie (potencjał ujemny), podłączony bezpośrednio do akumulatora
• A - port przyłączeniowy (G3/8")
• B - regulacja szybkości opadania
• C - regulacja ciśnienia oleju

Uwaga! Kolor siłownika może się różnić w zależności od aktualnej dostawy.
