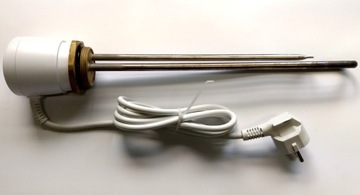

Grzałka GRBTN 1,4 U6/4

Grzałka przeznaczona do bojlerów, term, centralnego ogrzewania.

Moc - 1400W

Napięcie - 230V~

Mocowanie - kołnierz 6/4 cala

Średnica zewnętrzna gwintu - około 47,3mm

Materiał - rurka ze stali nierdzewnej AISI316L

Grzałka przeznaczona wyłącznie do pracy w wodzie, w pełnym zanurzeniu.

Nadaje się do wszystkich rodzajów zbiorników, również nierdzewnych.

Wyprodukowana w Polsce przez Eliko.

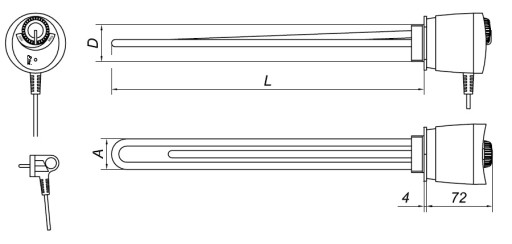

Wymiary na rysunku:

L=335mm

A=35mm

D=6/4cala

Jak prawidłowo dobrać rozmiar gwintu

jeżeli grzałka po wykręceniu ma średnicę zewnętrzną gwintu około 42mm to jest to 5/4 cala

jeżeli grzałka po wykręceniu ma średnicę zewnętrzną gwintu około 48mm to jest to 6/4 cala

jeżeli otwór w zbiorniku ma średnicę wewnętrzną około 39mm to jest to 5/4 cala

jeżeli otwór w zbiorniku ma średnicę wewnętrzną około 45mm to jest to 6/4 cala

INSTRUKCJA OBSŁUGI MODUŁU GRZEJNEGO

Przeznaczenie

Moduł grzejny GRBTN przeznaczony jest do ogrzewania wody w pojemnościowych ogrzewaczach wody ze stali emaliowanej oraz ze stali nierdzewnej.

Instalacja

Instalacji modułu grzejnego powinien dokonywać wyłącznie wykwalifikowany instalator posiadający ważne uprawnienia SEP lub elektryczne uprawnienia państwowe odpowiednie w danym kraju UE, zgodnie ze wszystkimi obowiązującymi regulacjami dotyczącymi bezpieczeństwa i pozostałych przepisów. Producent nie odpowiada za uszkodzenie modułu grzejnego powstałe w wyniku nieprawidłowego zainstalowania.

a. Opróżnić podgrzewacz z wody.

b. Odkręcić zaślepkę otworu, w której będzie wkręcony moduł grzejny.

c. Niepodłączony moduł uszczelnić i wkręcić.

d. Napełnić podgrzewacz wodą.

e. Aby uniknąć korozji kryzy, po zamontowaniu grzałki i zalaniu ogrzewacza wodą, należy odpowietrzyć mufkę, tzn. delikatnie poluzować grzałkę, aby z mufki zeszło powietrze.

f. Sprawdzić szczelność połączenia gwintowanego i w razie potrzeby dokręcić moduł grzejny lub ponownie uszczelnić.

g. Moduł grzejny podłączyć do układu zasilającego zapewniającego podstawową ochronę przeciwporażeniową wyposażonego w wyłącznik różnicowo-prądowy o czułości 30mA oraz w 10A wyłącznik nadmiarowo-prądowy bezzwłoczny.

h. Moduły wyposazone we wtyczkę należy podłączać wyłącznie do gniazd z bolcem uziemiającym. Nie wolno stosować przedłużaczy ani adapterów.

Eksploatacja

Moduł grzejny jednofazowy posiada wbudowany bezpiecznik temperatury, który zabezpiecza cały moduł przed przepaleniem przy wzroście temperatury powyżej 90°C W przypadku zadziałania bezpiecznika temperatury należy wyłączyć moduł spod napięcia i ustalić przyczynę zadziałania bezpiecznika. Po wyłączeniu modułu z gniazdka i zdjęciu pokrętła regulatora śrubokrętem należy wcisnąć przycisk reset znajdujący się w otworze. Następnie włączyć moduł pod napięcie i sprawdzić prawidłowość działania. Moduł posiada wbudowany termostat o zakresie temperatury 20°C-80°C (+/-5°C). Dla zachowania jego maksymalnej żywotności termostat należy nastawiać w średnich wartościach zakresu działania.

Nieprawidłowe użytkowanie

a. Nie należy włączać zasilania dopóki moduł grzejny nie jest zanurzony w wodzie.

b. Nie należy czyścić modułu grzejnego chemicznie ani mechanicznie przy pomocy ostrych narzędzi.

c. Modułu grzejnego nie wolno naprawiać we własnym zakresie.

d. Nie wolno zanurzać modułu grzejnego w cieczy innej, niż ta do której został zaprojektowany.

e. Moduł grzejny nie może pracować w powietrzu.

f. Modułu grzejnego GRBTN nie montować w urządzeniach z innym źródłem ciepła przekraczającym maksymalną temperaturę pracy termostatu 90°C.

g. W przypadku korzystania z innego źródła ciepła (np. piec węglowy) po sezonie grzewczym sprawdzić poprawność działania modułu grzejnego.

h. Element grzejny podczas pracy musi być w pełni zanurzony w cieczy.

i. Należy regularnie sprawdzać czy urządzenie nie jest uszkodzone i czy użytkowanie jest bezpieczne.

j. Jeżeli przewód zasilający uległ uszkodzeniu, urządzenie nie nadaje się do użytku.

k. Nie wolno dopuścić do zalania obudowy grzałki
