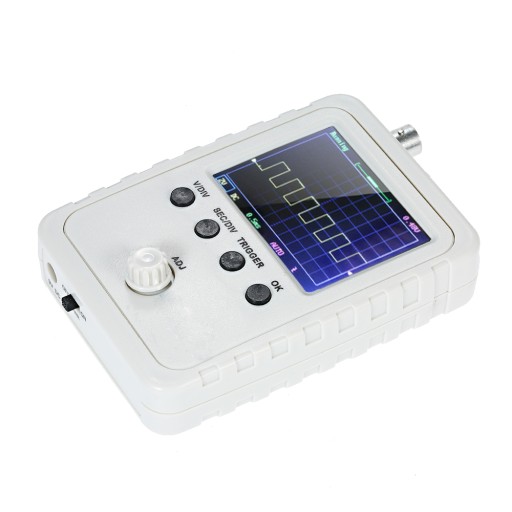

ЦИФРОВОЙ РУЧНОЙ ОСЦИЛЛОСКОП DSO150 2,4 ДЮЙМА

Ten oscyloskop cyfrowy ma podobną przepustowość jak DSO138, ale zawiera znaczną poprawę struktury, mechanizmu i działania. Charakteryzuje się wysoką czułością, lekkim i przenośnym rozmiarem, 2,4-calowym ekranem TFT i etui ochronnym. Może wyświetlać parametry przebiegu, takie jak częstotliwość, okres, szerokość impulsu, współczynnik wypełnienia, wartości MAX./MIN./AVG./Peak-Peak/virtual.

Funkcje:

Przyjmuje procesor ARM Cortex-M3 (STM32F103C8) i zawiera 2,4-calowy kolorowy wyświetlacz TFT

Używany do wtórnego rozwoju na podstawie tego zestawu, na przykład można go zmienić na miliwoltomierz, rejestratory danych.

Chodź z instrukcjami, łatwy w instalacji i obsłudze.

Tryby automatycznego/normalnego/pojedynczego wyzwalania, łatwe do uchwycenia przebiegu momentu.

Dostępny wyzwalacz zbocza narastającego lub opadającego.

Obserwowany poprzedni przebieg przed wyzwoleniem (opóźnienie ujemne).

Może zamrozić wyświetlanie przebiegu w dowolnym momencie (funkcja HOLD).

Cyfrowy wyświetlacz parametrów przebiegu, w tym częstotliwość, okres, szerokość impulsu, współczynnik wypełnienia, wartości MAX./MIN./AVG./Peak-Peak/wirtualne.

Funkcja przechowywania przebiegu: nie utraci przebiegu po wyłączeniu.

Wykrywanie zwarcia i przerwy w obwodzie: może pomóc użytkownikowi wykryć błąd lutowania.

Funkcja rozpoznawania kontrolera TFT.

SMD został przylutowany, bardziej odpowiedni dla początkujących elektroniki.

Dane techniczne:

Typ: gotowy produkt

Model: UE

Liczba kanałów: 1

Pasmo analogowe: 0-200 KHz

Zakres czułości: 5mV/Div - 20V/Div

Błąd czułości: < 5%

Maksymalne napięcie wejściowe: 50 Vpk (sonda 1X)

Impedancja wejściowa: 1M omów/20pF

Rozdzielczość: 12 bitów

Długość rekordu: 1024 punkty

Tryby sprzęgania: DC / AC / GND

Maksymalna częstotliwość próbkowania w czasie rzeczywistym: 1MSa/s

Zakres podstawy czasu: 10us/Div - 500s/Div

Tryby wyzwalania: automatyczny, normalny i pojedynczy

Typy wyzwalaczy: rosnąca/opadająca krawędź

Pozycja wyzwalacza: środek bufora

Wyświetlacz: kolorowy wyświetlacz TFT LCD o przekątnej 2,4 cala o rozdzielczości 320*240

Napięcie zasilania: DC 9 V (dopuszczalne 8-10 V)

Pobór prądu: ~120mA @ 9V

Rozmiar produktu: 115 * 75 * 22 mm / 4,53 * 2,95 * 0,87 cala

Waga produktu: 92g/3.24 uncji

Rozmiar opakowania: 202*110*38mm/7,95*4,33*1,50 cala

Waga opakowania: 314g/11.07oz

Uwaga:

Ze względu na różnicę światła i ekranu kolor elementu może się nieznacznie różnić od koloru na zdjęciach.

Proszę pozwolić na różnice 1-3 cm ze względu na pomiary ręczne.

Lista pakietów:

1 * oscyloskop

1 * kabel z klipsem BNC

1 * Sonda

1 * zasilacz

1 * instrukcja obsługi
