Цифровой осциллограф Rigol DS1054Z 50 МГц

Oscyloskop cyfrowy Rigol DS1054Z, 50 MHz, 4-kanałowy, 1 GSa/s, 24 Mpts, 8 Bit

Producent: Rigol / Numer produktu: 1392205 / Waga produktu: 4.49kg / EAN: 4016139006819

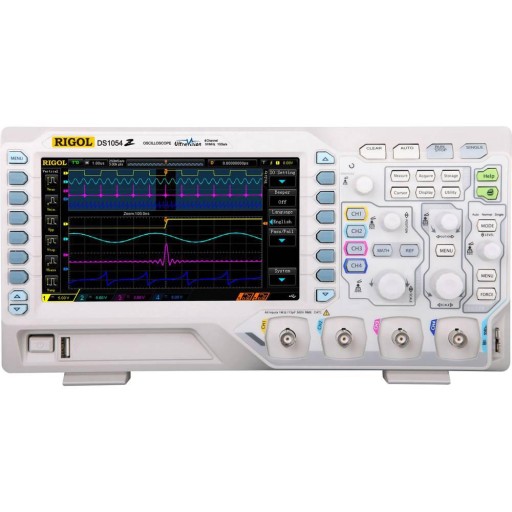

Oscyloskop cyfrowy DS1054Z

Rigol dostarcza w pełni wyposażony model DS1054Z. Wszystkie funkcje pomiarowe są już aktywne. Oznacza to, że oscyloskop jest zawsze aktualny, nawet przy zwiększonych wymaganiach pomiarowych. Wyświetlane krzywe pomiarowe można zapisać bezpośrednio na opcjonalnej pamięci USB za pośrednictwem przedniego hosta USB lub przesłać do komputera przez tylny port USB. Duży kolorowy monitor TFT o przekątnej 17,78 cm niezawodnie pokazuje wszystkie szczegóły. Częstotliwość próbkowania wynosi 500 MSa / s na kanał i jest powiązana w trybie pracy jednokanałowej, dzięki czemu uzyskuje się częstotliwość próbkowania do 1 GSa / s. Technologia UltraVision umożliwia wyświetlanie nachodzących na siebie obszarów sygnału w zależności od intensywności i głębokość pamięci 24 Mpts w celu szczegółowego wyświetlania sygnału. Te funkcjonalności sprawiają, że DS1054Z jest wyjątkowym urządzeniem pomiarowym, które można dostosować do wymagań pomiarowych.

Cechy szczególne

• Szerokość pasma 50 MHz
• 4 kanały analogowe
• Innowacyjna technologia UltraVision
• Wszystkie opcjonalne funkcje pomiarowe są teraz dostępne
• Złącze USB
• Kolorowy wyświetlacz TFT 17,78 cm

Charakterystyka

• Opcjonalne funkcje specjalne, takie jak rozszerzenie pamięci, wyzwalacz magistrali szeregowej i dekoder, rozszerzony zestaw wyzwalacza lub nagrywanie w czasie rzeczywistym są teraz zawarte w bezpłatnym pakiecie BND-MSO / DS1000Z
• Pakiet BND-MSO / DS1000Z zawiera następujące opcje:
• SA-DS1000Z (narzędzia dekodujące i wyzwalające dla magistrali szeregowych RS232 / UART, I2C i SPI)
• MEM-DS1000Z (rozszerzenie pamięci do głębokości pamięci 24 Mpts)
• REC-DS1000Z (funkcja nagrywania do nagrywania w czasie rzeczywistym i odtwarzania przebiegów)
• AT-DS1000Z (rozszerzone funkcje wyzwalania dla magistrali szeregowych RS232 / UART, I2C i SPI, Runt, Windows, Nth Edge, Delay, Time Out).

Dane techniczne

• Częstotliwość próbkowania na kanał: 1 GSa/s
• Długość produktu: 122 mm
• Głębokość pamięci na kanał: 24 Mpts

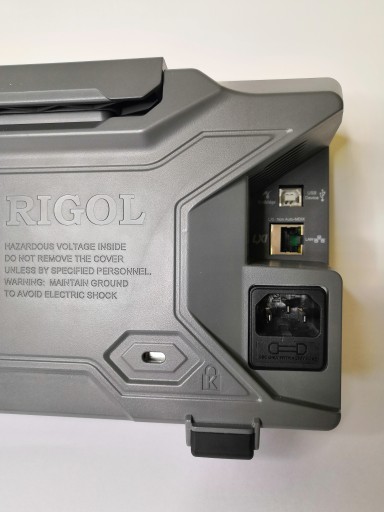

• Interfejsy: USB, Host USB, Ethernet
• Kalibracja: Fabryczna (z certyfikatem)
• Kategoria pomiarowa: CAT I, CAT II 300 V
• Maksymalna ilość wejść analogowych: 4
• Maksymalne wskazanie (rodzaj, wielkośc, liczby/pozycje/rozdzielczość): Kolorowy TFT
• Odchylenie pionowe: 1 mV - 10 V/dz
• Opór pozorny wejścia: 1 MΩ
• Pasmo przenoszenia: 50 MHz
• Rodzaj (typ producenta): DS1054Z
• Rodzaj produktu: Oscyloskop cyfrowy
• Rozdzielczość (technika pomiarowa): 8 Bit
• Specyfikacja oscyloskopu: cyfrowy (DSO)
• Sprzężenie wejść: AC, DC, GND
• Szerokość produktu: 313 mm
• Typ / rozdzielczość wyświetlacza: 800 x 480 px
• Waga: 3.2 kg
• Wielkość ekranu: 17,78 cm
• Wysokość produktu: 161 mm
• Zakres napięcia wejściowego: 300 V
• Zakres podstawy czasu: 5 ns - 50 s/div
• Zasilanie: 115 V/AC 230 V/AC

Zakres dostawy

• 4 próbniki (sondy) pasywne PVP2150 (150 MHz), Kabel sieciowy, Kabel USB, Instrukcja obsługi, Informacja gwarancyjna, Świadectwo kalibracji fabrycznej.

Dodatkowe informacje

• Najnowsze wersje sterowników i oprogramowania można pobrać bezpłatnie ze strony producenta.
• Funkcje bezpłatnego pakietu opcji BND-MSO / DS1000Z zostały już aktywowane w urządzeniu.
