Система складных дверей, 4 створки до 14 кг, 1,21 м.

SPRYTNE ROZWIĄZANIE DO MAŁYCH PRZESTRZENI

SLID’UP 200 pozwoli Ci zbudować proste drzwi składane, które zamontujesz nawet w mocno ograniczonej przestrzeni. System nadaje się wykorzystania w szafach, wnękach oraz w przejściach między pomieszczeniami.

SKŁAD ZESTAWU

Konstrukcja systemu jest wyjątkowo prosta i składa się jedynie z kilku elementów. Dzięki temu instalacja SLID’UP 200 jest naprawdę łatwa, a Ty możesz zamontować drzwi własnymi siłami, bez pomocy fachowców.

W zestawie znajdziesz:

• stalowy tor jezdny biały (dł. 1213 mm) z osadą czopu górnego (1 szt.)
• czop górny (2 szt.)
• prowadnik górny (2 szt.)
• czop górny (2 szt.)
• czop dolny (2 szt.)
• osada czopu dolnego (2 szt.)
• zawias motylkowy (3 szt.)
• amortyzator podwójny (1 szt.)
• wkręty montażowe do drewna do montażu czopów i osad (1 kpl.)
• instrukcja montażu (1 egz.)

INFORMACJE DOTYCZĄCE MONTAŻU

Waga produktu: 1,30 kg

Szerokość otworu: Lo

Wysokość otworu: Ho

Obliczenie szerokości skrzydła drzwi: D[mm]

przy zabudowie na dwa skrzydła: D = ( Lo[mm] / 4 ) - 3 – x

gdzie x wynosi:

t - grubość płyty skrzydła drzwiowego

t [mm]  <28        28 ÷ 30                 32 ÷ 35

x [mm]     0               2                              4

Obliczenie wysokości drzwi: H = Ho - 35 mm

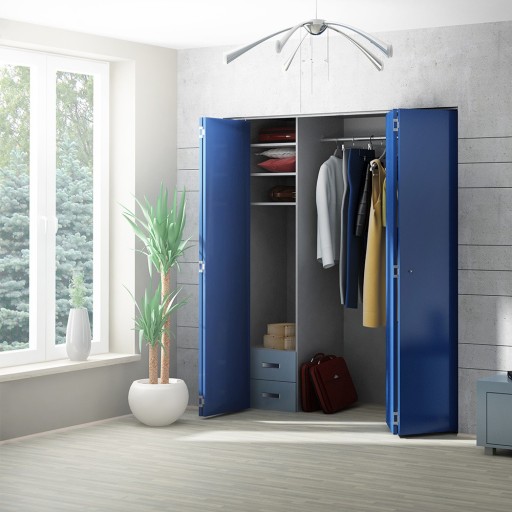

• system do drzwi składanych do szaf, wnęk i przejść
• tor jezdny o długości 1213 mm
• max. ciężar skrzydła drzwi: 14 kg
• grubość drzwi: od 18 do 35 mm
• maksymalna szerokość skrzydła 600 mm
• łatwy montaż i precyzyjna regulacja drzwi
• cichy i płynny przesuw dzięki łożyskowanemu prowadnikowi z kółkiem z tworzywa sztucznego
• system do drzwi z drewna, płyty wiórowej, płyty komórkowej lub kompozytów
