Дополнительная фурнитура раздвижное дверное полотно до 120 кг

UWAGA! skrzydła drzwiowe nie są częścią zestawu!

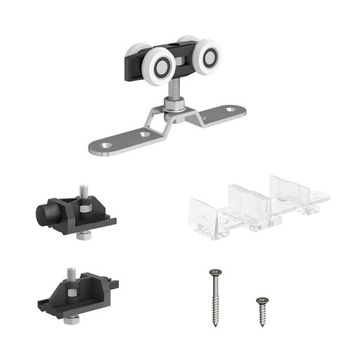

Komplet składa się z następujących elementów:

✔ Wózek systemu SLID'UP 170 o nośności do 120 kG na skrzydło - w zestawie: 2 szt.

✔ Stoper systemu SLID'UP 160, 170 i 190 - w zestawie: 1 szt.

✔ Klipstoper systemu SLID'UP 160, 170 i 190 - w zestawie: 1 szt.

✔ Prowadnik uniwersalny - w zestawie: 1 szt.

✔ Komplet wkrętów montażowych do połączenia wózka z drewnianym skrzydłem drzwi 1 kpl.

✔ Instrukcja montażu 1 egz.

Możliwości rozbudowy systemu - opcje dodatkowe

Aby łagodnie domykać drzwi warto skorzystać z domykacza SU5234, przeznaczonego dla drzwi o ciężarze do 80 kG - bardzo nowoczesnego i sprawnego systemu wyhamowującego ruch drzwi.

Dzięki zastosowaniu domykacza zwiększymy nie tylko komfort użytkowania systemu ale, przede wszystkim, podniesiemy zdecydowanie trwałość i niezawodność. Drzwi nie będą już uderzać w stopery przenosząc obciążenia dynamiczne na wszystkie elementy systemu tylko łagodnie zwalniać ruch przed osiągnięciem pozycji spoczynkowej.

System SLID'UP 160 można rozbudować wykorzystując system  SU5232 dla jednoczesnego otwierania 2-ch skrzydeł drzwi o ciężarze jednego skrzydła do 60 kG.

System ten szczególnie polecany jest dla szerszych otworów, nadaje zabudowie funkcjonalności i wygodę.

Aby skompletować system do 2 drzwi z jednoczesnym przesuwem należy użyć kompletu złączek SU5232 i 2-ch zestawów SLID'UP 170.

Ważna uwaga: przy zastosowaniu systemu SU5232 tor jezdny musi być 2 razy dłuższy od łącznej szerokości 2-ch skrzydeł drzwi.

Tory jezdne systemu SLID'UP 160, 170 montowane na ścianie można łączyć przy użyciu specjalnych klamer łączących. Klamry występują w dwóch rodzajach:

dla drzwi o grubości do 45 mm

dla drzwi o grubości do 25 mm, (te klamry łączące nadają się również do systemu SLID'UP 190 do drzwi szklanych)

Waga produktu: 0,37 kG.

Jeżeli do systemu mocowanego do sufitu chcemy zamontować płaską maskownicę (lub 2 płaskie maskownice), należy utrzymać między prowadnicą i sufitem dystans minimum 15 mm. Można w tym celu dokupić tulejki dystansowe. Minimalna liczba tulejek zależna jest od długości prowadnicy.

 Długość prowadnicy   1500   1800   2000   2400   3000   Liczba tulejek  6 7 7 9 10

Aby zamontować prowadnicę do ściany niezbędne będą specjalne klamry (patrz produkty uzupełniające).

Klamry różnią się, w zależności od grubości drzwi: krótsze dla drzwi o grubości do 25 mm i dłuższe dla drzwi o grubości do 45 mm.

Liczba klamer zależna jest od długości prowadnicy.

 Długość prowadnicy   1500   1800   2000   2400   3000   Liczba klamer  5 6 6 7 9

Szerokość otworu: Lo

Wysokość otworu (lub wysokość pomieszczenia): Ho

Szerokość drzwi: D

D ≥ Lo

Wysokość drzwi: H

Przy montażu do ściany górna krawędź prowadnicy na wysokości: H + 70 mm od podłogi.

Przy montażu do sufitu bez maskownicy: H = Ho - 70 mm, z maskownicą: H = Ho - 85 mm

Długość prowadnicy: L

L ≥ 2 × Lo

Z systemem SYMETRIC:

2 × D ≥ Lo

L ≥ 4 × D

• Zestaw okuć systemu SLID'UP170 na dodatkowe 1 skrzydło drzwi przesuwnych przejściowych
• Cichy i płynny przesuw dzięki łożyskowanym wózkom z kółkami z tworzywa sztucznego
• Łatwy montaż i precyzyjna regulacja drzwi
• Grubość drzwi: od 22 do 45 mm
• Maksymalny ciężar skrzydła drzwi - 120 kG
• Możliwość montażu zarówno do ściany jak i do sufitu
• Możliwość uzupełnienia systemu o maskownice aluminiowe i z aluminium anodowanego w kolorze srebrnym, złotym i jasnym brązie oraz szczotki przeciwkurzowe wsuwane
• System przeznaczony dla drzwi z drewna, płyty wiórowej, płyty komórkowej lub kompozytów
