Осциллограф DPO6082B 2 x 80 МГц с сенсорным экраном

DPO6082B oscyloskop 2 x 80MHz z ekranem dotykowym

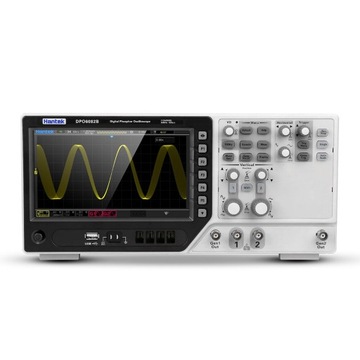

Dwukanałowy oscyloskop 80MHz DPO6082B wyposażony kolorowy wyświetlacz z możliwością wyświetlania przebiegów z 256 stopniową skalą intensywności lub zmienną temperaturą barwową. Jest rozwiązanie nawiązujące do fluorescencyjnych lamp jak w oscyloskopach analogowych. Oscyloskop ma bardzo dużą częstotliwość przechwytywania i odświeżania przebiegu wynoszącą do 400 000fps (czyli 400 000 ramek na sekundę). DPO6082B standardowo wyposażony jest 16 rodzajów funkcji wyzwalania, oraz 5 rodzajów funkcji dekodowania cyfrowych magistral szeregowych. Głębokość pamięci wynosi do 64M próbek (długość rekordu pamięci).

DPO6082B to dwukanałowy oscyloskop cyfrowy produkcji Hantek. Oscyloskop posiada dwa analogowe kanały wejściowe CH1 CH2 dzięki czemu możemy na jednym ekranie równocześnie obserwować 2 niezależne przebiegi. Szerokość pasma z każdego z kanałów wejściowych wynosi 80MHz. . Inną wyróżniającą cechą oferowanej serii oscyloskopów DPO6002B jest rozbudowana sekcja wyzwalania, która pozwala również wykorzystać sygnały z cyfrowych magistral szeregowych: SPI, CAN, I2B... Oscyloskop w standardzie ma wbudowane dekodery magistrali szeregowych. Praca z oscyloskopem cyfrowym DPO6082B jest bardziej komfortowa dzięki dużemu 7 calowemu dotykowemu ekranowi TFT o rozdzielczości 800x480 i palecie barw wynoszącej 16M kolorów. Ponadto oscyloskopy z serii DPO6002B Hantek wyposażone są w zestaw standardowych funkcji:

• Autoset - automatycznie dobranie parametrów czułości napięciowej, podstawy czasu, rodzaju wyzwalania tak by na wyświetlaczu był widoczny stabilny okresowy przebieg elektryczny (funkcja Autoscale)
• pomiary automatyczne: oscyloskop DPO6082B wyposażony jest w funkcję automatycznego pomiaru 32 parametrów charakteryzujących przebieg elektryczny: np. napięcie, częstotliwość, współczynnik wypełnienia
• pomiary kursorami: przy pomocy kursorów można mierzyć parametry napięciowe w osi pionowej, oraz parametry czasowe w osi poziomej w sposób: ręczny (manual) ustawiając parę kursorów w wybranej pozycji lub w sposób automatyczny (track)
• USB Device - pozwala nam podłączyć pamięć typu pendrive do gniazda na front panelu oscyloskopu i bezpośrednie zapisywanie lub odczytywanie przebiegów. Mamy możliwość zapisu danych na dysku komputera.
• USB Host - komunikacja z komputerem PC. Możliwość wysyłania danych i prezentacja w oprogramowaniu działającym w systemie Windows. Z poziomu oprogramowania mamy możliwość sterowania nastawami komputera.
• funkcja Pass/Fail - popularnie zwana "maskami" pozwala na monitorowanie zmian w obserwowanym sygnale. Polega to na zdefiniowaniu maski wokół sygnału wzorcowego. W przypadku wykrycia zmian w sygnale wzorcowym na wyjściu otrzymujemy sygnał wyjściowy Pass (dobry) lub Fail (zły) - dźwiękowy
• zapis, archiwizacja obserwowanych przebiegów do dalszej obróbki w arkuszach kalkulacyjnych lub w formie pliku graficznego do sprawozdania lub prezentacji. Możliwości zapisu danych z oscyloskopu w pamięci wewnętrznej lub zewnętrznej pendrive USB:

  ► zapis ustawień w formacie *.SET. Maksymalnie 9 plików ustawień (z nr 1 do nr 9) może być przechowywany w pamięci wewnętrznej. Zapisane ustawienia można przywołać.

  ► zapis przebiegu w formacie *.LWF

  ► zapis przebiegu referencyjnego *.REF. Na odwołanie przebieg odniesienia zostanie wyświetlony bezpośrednio na ekranie oscyloskopu.

  ► zapis przebiegu w formacie *.CSV do arkusza kalkulacyjnego. Zapisane pliki zawierają dane przebiegu wyświetlanych kanałów analogowych i ustawienia główne, informacje o oscyloskopie. Przywracanie pliku CSV nie jest obsługiwane.

  ► zapis przebiegu w formacie *.BMP. Plik graficzny z widocznym całym interfejsem wyświetlacza oscyloskopu. Przywracanie zapisanego pliku obrazu na ekran oscyloskopu nie jest obsługiwane.

• wbudowane dekodery magistral szeregowych RS-232 UART, CAN, SPI, I2B, LIN,

dane techniczne:

• DPO6082B Hantek dwukanałowy oscyloskop cyfrowy
• dwa kanały wejściowe: CH1 CH2
• szerokość pasma kanałów wejściowych: 80MHz
• próbkowanie w czasie rzeczywistym: 1GSa/s
• długość rekordu pamięci: 64Mpts = 64 000 punktów
• rozdzielczość pionowa przetwornika A/D: 8bit
• czułość napięciowa od 500μV/div to 10V/div
• szybkość przechwytywania przebiegów: do 400 000 wfm/s
• wyświetlacz oscyloskopu:

  ▶ duży wyświetlacz o przekątnej 7 cali

  ▶ wyświetlana rozdzielczość: 800x480

  ▶ dotykowy ekran TFT o 16M kolorach i 24 bit

  ▶ obsługuje 256-stopniową skalę intensywności świecenia przebiegów

  w trybie mono kolorze ~ analogia do luminoforu jak w oscyloskopach analogowych

• DVM - wbudowany cyfrowy multimetr 5 cyfrowy

  Digital Volt Meter

• wbudowany miernik częstotliwości 6 cyfrowy
• operacje matematyczne

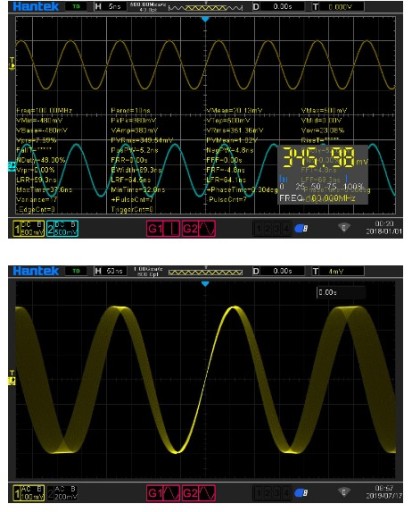

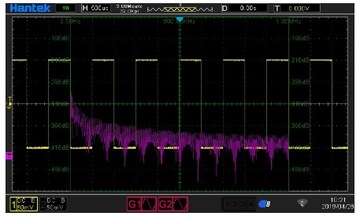

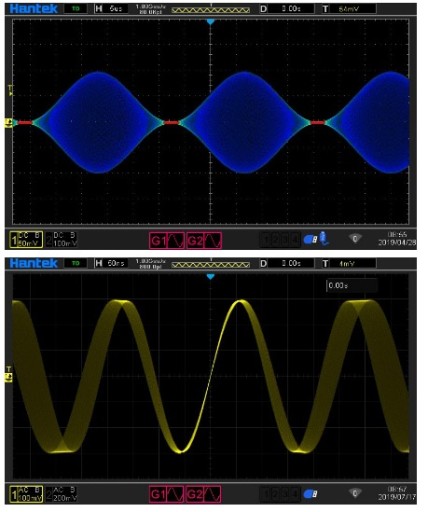

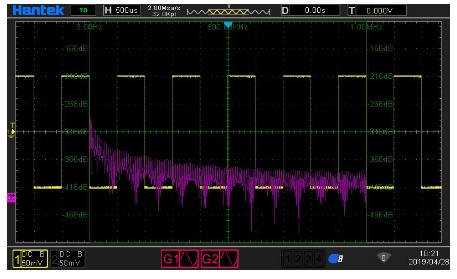

• analiza widmowa FFT
• rozbudowany system wyzwalania

  ponad 14 rodzajów wyzwalania:

  Edge , Pulse Width, Video , Slope , Overtime , Window , Pattern , Interval , Under Amp, UART , LIN , CAN , SPI , IIC I2B

• możliwość wyzwalania sygnałami cyfrowymi - magistralami szeregowymi
• pomiary kursorami
• automatyczne pomiary: pomiar 32 parametrów
• zapis i odczyt przebiegów do plików *.csv
• funkcja Pass/Fail
• funkcja Auto Scale - tzw. funkcja AUTO - samonastawa - ustawienie parametrów oscyloskopu
• wbudowane interfejsy komunikacyjne:

  ▶ USB Host - komunikacja z komputerem

  ▶ USB Device - obsługa pamięci pendrive

  ▶ LAN

• oprogramowanie Windows PC
• obsługa komend zdalnego sterowania SCPI
• dekodowanie magistral szeregowych: RS232, UART, I2B, SPI, LIN, CAN

W oscyloskopach Hantek z serii DPO6002B na panelu czołowym obudowy są widoczne gniazda wyjściowe BNC Gen1 Out i Gen2. Umiejscowienie tych gniazd na obudowie wynika tylko ze wspólnej konstrukcji mechanicznej obudowy z oscyloskopami serii C.

W oscyloskopie DSO6002B nie ma wbudowanego generatora.

2 kanałowy oscyloskop

400 000 szybkość odświeżania przebiegu

wyświetlacz cyfrowy luminofor

256 poziomów intensywności przebiegu lub  temperatura barwowa

analiza FFT z widoczną skalą

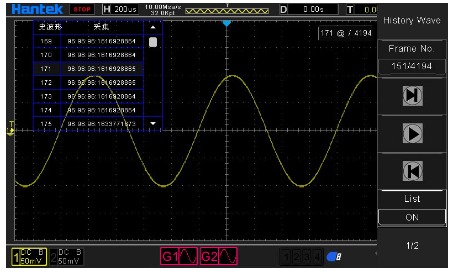

segmentacja akwizycji i przebieg historii

64M długość rekordu pamięci

7 calowy dotykowy ekran

5 cyfrowy woltomierz, 6 cyfrowy częstościomierz

funkcja analizy FFT

zestaw zawiera:

• oscyloskop cyfrowy DPO6082B
• certyfikat kalibracji fabrycznej oscyloskopu
• sonda oscyloskopowa z dzielnikiem x1/x10 - 2szt.
• przewód połączeniowy USB
• przewód zasilający
• przewód BNC-krokodyl

W załączniku dokładny opis techniczny w tabeli!
