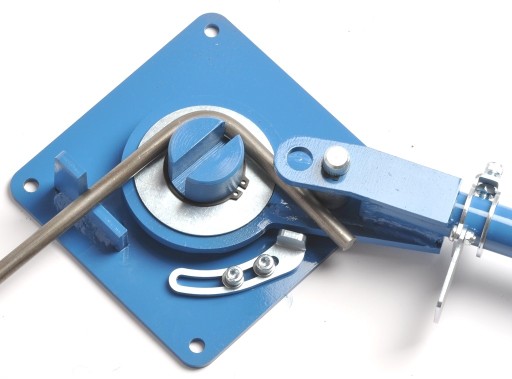

Гибочная машина WIP43 для гибки прутков любого диаметра. 6-18 мм

.

Giętarka typu WIP 43

Giętarką wykonuje się gięcie pręta żebrowanego do #16mm, lub pręta gładkiego o średnicy do fi 18mm.

- ramie osadzone jest na łożysku tak aby zmniejszy opory tercja podczas pracy,

- giętarka posiada tulei uchwytu gnącego, co polepsza wydajność i zmniejsza zużycie,

- tuleja uchwytu gnącego jest hartowana,- ramie wykonane jest z dwóch elementów (blach o rożnych grubościach),- element gnący podlega całkowitemu demontażowi,

- głowica (rdzeń) i sworzeń tulei wykonany jest z stali o podwyższonej wytrzymałości,

- kanałek w głowicy wykonany jest na głębokość 30 mm, umożliwia to gięcie kilku prętów jednocześnie

- ramię zakończone rękojeścią z tworzywa sztucznego

Na giętarce można giąć pręty w następujący sposób:

- pręty żebrowane do # 12 mm lub gładkie do fi 14 mm na ostro w kanałku głowicy (rdzeniu) giętarki

- pręty żebrowane do # 16 mm lub gładkie do fi 18 mm z promieniem r=30 mm na głowicy      giętarki

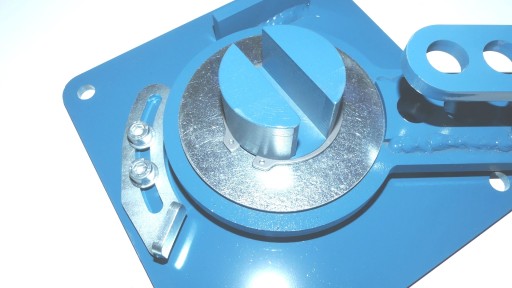

Zaokrąglona Krawędź Gnąca

Zwiększa wytrzymałość krawędzi gnącej

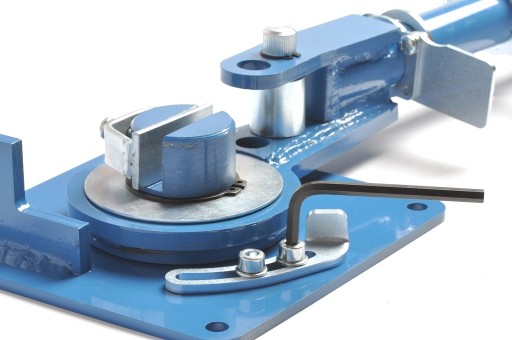

Regulacje Ograniczników

Regulacje ograniczników długości gięcia i kąta gięcia wykonuje się tylko jednym kluczem.

Dzięki temu jest możliwość ustawienia w szybki sposób dowolnej długości oraz konta gięcia.

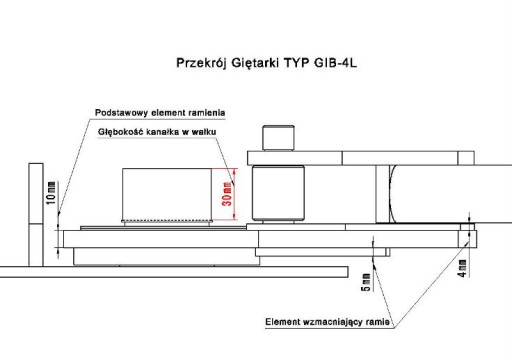

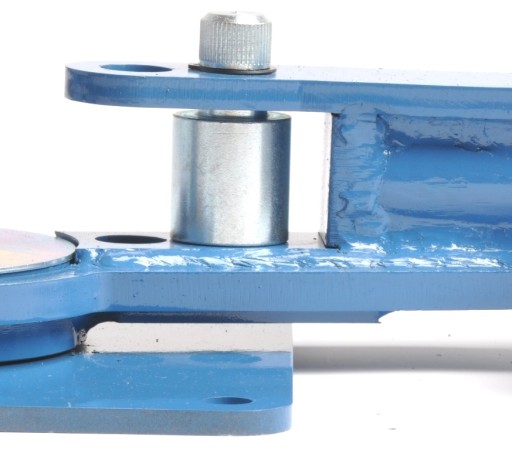

Wzmocnione Ramie Giętarki

Polepsza wytrzymałość w miejscu gdzie podczas gięcia występują największe siły odkształcające ramie. Dodatkowo wzmocnione ramie wydłuża również żywotność giętarki

Wyposażenie giętarki:

- wkładkę redukująca szczelinę w głowicy do 10mm,

- ogranicznik kąta gięcia,

- ogranicznik długości gięcia,

Główne wymiary giętarki

• - podstawa: gr. 6 mm,  dł. 20 cm, szer. 21 cm
• - kanałek w głowicy: głębokość 30 mm
• - ramie gnącego: rury o średnicy fi 33,7 x 2,9 mm
• - głowica (Rdzeń): fi 60 mm
• - szerokość kanałka: szer. 16 mm
• - długość całkowita: 90 cm
• - waga: 8,5 kg
