Анализатор спектра, своими руками, AVT2864 B

Analizator widma, DIY, AVT2864 - zestaw do samodzielnego zlutowania! (wymaga lutowania)

Producent: AVT

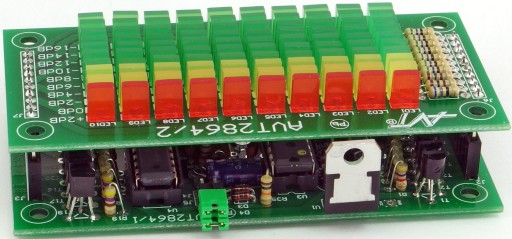

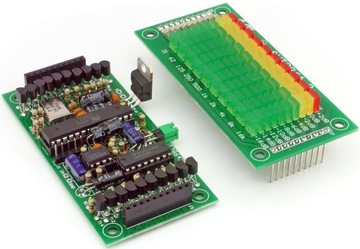

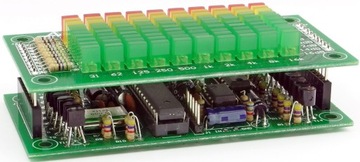

Zdjęcia poglądowe, przedstawiające zestaw zlutowany.

Właściwości:

• monofoniczny analizator widma - 1 kanał
• widmo sygnału przedstawione na 10-słupkowym wyświetlaczu
• częstotliwości środkowe filtrów: 31Hz, 62Hz, 125Hz, 250Hz, 500Hz, 1kHz, 2kHz, 4kHz, 8kHz i 16kHz
• amplitudy sygnału powodujące zaświecenie kolejnych diod w słupku: od -16dB do +2dB z krokiem 2dB
• wskazanie 0dB odpowiada sygnałowi wejściowemu o amplitudzie 0,2V
• praca w trybie wyświetlania słupków lub punktów
• tryb pokazywania maksymalnej wartości amplitudy
• prezentowanie widma na polu z wielokolorowych diod LED (100 szt.)
• zasilanie 12 VDC
• wymiary płytek: płytka LED 96x45 mm, płyta główna 96x45 mm
• w zestawie płytka PCB, dokumentacja, komplet elementów wymieniony w dokumentacji i linku pdf zamieszczonym poniżej oraz zaprogramowany układ (jeśli występuje w projekcie)

Układ służący do analizowania i wyświetlania widma sygnału audio, bardzo często stosowany (i spotykany) w torach audio sprzętu audiofilskiego z tzw. wysokiej półki.

W kicie zastosowano, oprócz części analogowej, cyfrową obróbkę sygnału, czyli DSP.

‘Sercem’ analizatora jest procesor ATMega8. Zawarty w jego strukturze przetwornik A/C służy odpowiedniej zamianie sygnału analogowego na cyfrowy a ten kierowany jest do wyświetlacza zrealizowanego z szeregów diod LED.

Filtry, dzięki którym zapalają się odpowiednie ‘słupki’ zrealizowano na drodze programowej. Uprościło to znacznie konstrukcję analizatora sprawiając, że o jego zbudowanie i uruchomienie może pokusić się nawet średnio zaawansowany elektronik.

Przed zakupem obowiązkowo zapoznaj się z dokumentacją!

Dokumentacja dostępna pod adresem (skopiuj link do nowego okna przeglądarki)

http://serwis.avt.pl/manuals/AVT2864.pdf

Zobacz film pokazowy na YouTube - https://youtu.be/aWjGKESF4fM
