Elektroniczny Zegar led

do własnoręcznego montażu,

lutowania.

ZEGAR, SEKUNDNIK,DATA, TERMOMETR , DWA ALARMY

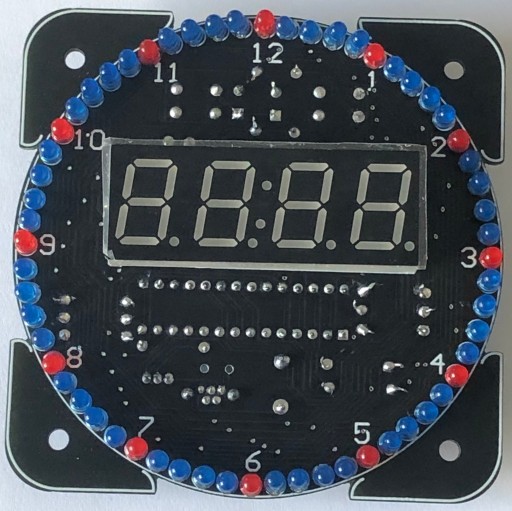

Bardzo efektowny układ,

animacje świetlne po

okręgu tarczy.

Instrukcja montażu w formie elektronicznej na dole oferty.

Czas montażu układu 2-3 godzin.

Funkcje:

Czas, temperatura , alarmy

Sześć rodzajów animacji czasu, zmiana  wyświetlania czasu i temperatury  z przypomnieniem o budziku, zegar  może automatycznie regulować jasność tarczy  w zależności od otaczającego światła.

Wyświetlacz  w kolorze czerwonym , gniazdo na baterię podtrzymującą czas podczas zaniku zasilania. Brak baterii w zestawie.

Zasilanie 5V po USB, rozmiar 81mm x 81 mm,

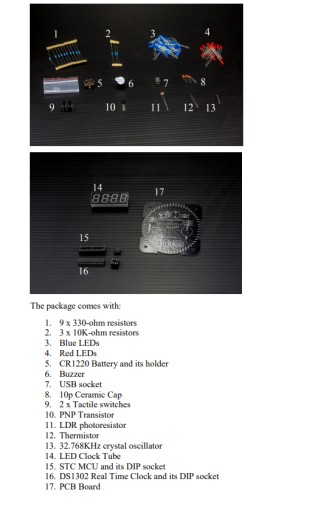

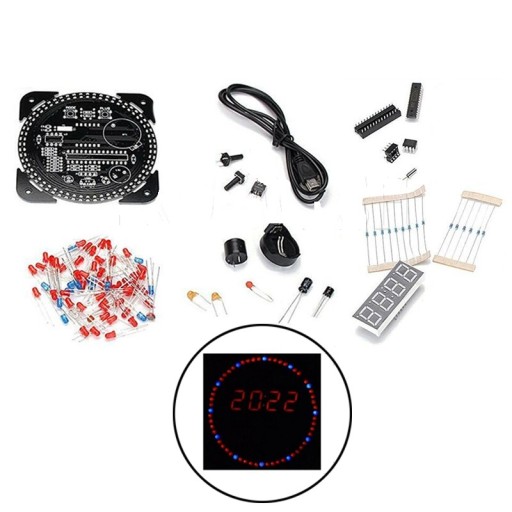

W komplecie :

Wszystkie elementy potrzebne do zmontowania zegara,

Kabel zasilający USB.

Bez baterii.

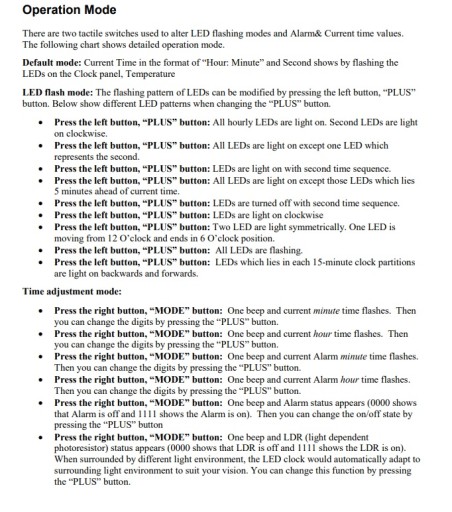

Ustawienie

1. Naciśnij przycisk nr 1, aby przełączyć następny styl rotacji led

2. Naciśnij przycisk No. 2, aby wprowadzić minuty ustawiania czasu. W tej chwili obszar wyświetlania nr 2 miga, wskazując, że można ustawić minuty czasu. W tym momencie naciśnij przycisk No. 1, aby ustawić minuty czasu.

3. Po naciśnięciu nie. 2 przycisk ponownie, aby wprowadzić czas ustawienia, nie. 1 obszar wyświetlania miga w tym momencie, wskazując, że czas można ustawić, naciśnij No. 1 przycisk, aby ustawić czas.

4. Naciśnij ponownie przycisk No. 2, aby przejść do ustawienia budzika. W tym momencie obszar wyświetlania nr 1 miga, wskazując, że alarm można ustawić, a alarm jest ustawiony w tym momencie.

5. Naciśnij ponownie przycisk No. 2, aby włączyć i wyłączyć ustawienie alarmu. W tej chwili obszar wyświetlania nr 1 i nr 2 wyświetla 1 lub 0. W tym momencie naciśnij przycisk No. 1, aby włączyć lub wyłączyć budzik. 1 jest włączony, a 0 jest wyłączony.

6. Naciśnij ponownie przycisk No. 2, aby włączyć i wyłączyć ustawienie sterowania oświetleniem. W tej chwili obszar wyświetlania nr 1 i nr 2 wyświetla 1 lub 0. W tym momencie naciśnij przycisk No. 1, aby włączyć lub wyłączyć sterowanie oświetleniem. 1 jest włączony, 0 jest wyłączony

Instrukcja:

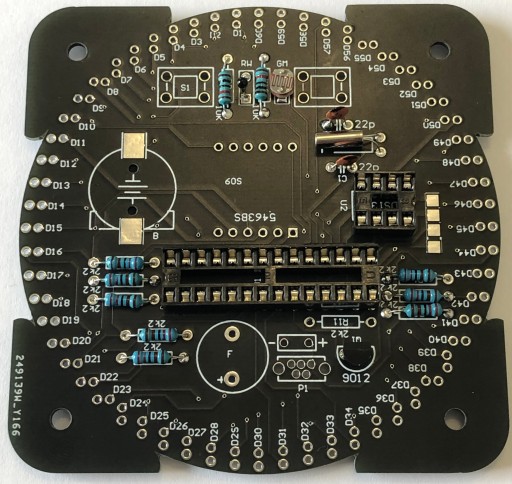

Układy mają nadrukowany schemat montażu na płyce. Trzeba zwrócić uwagę na biegunowość  w przypadku takich elementów jak kondensatory, diody, tranzystory itd. W przypadku diód Led dłuższa nóżka to plus +, wiekszośc elementów ma opisane parametry na obudowie. Rezystory mogą mieć oznaczenia paskowe ich oporność oraz tolerancję można odczytać za pomocą kalkulatorów dostępnych w internecie lub mierząc miernikiem.  Kolejność montażu zazwyczaj jest dowolna , w zależności od układu, zalecam zacząć montaż od najmniejszych  elementów.

Instrukcja w  montażu pod linkiem :

https://drive.google.com/file/d/1QLtD42FyouxmPg0OsAv6RdPG7yr4e1dn/view?usp=share_link

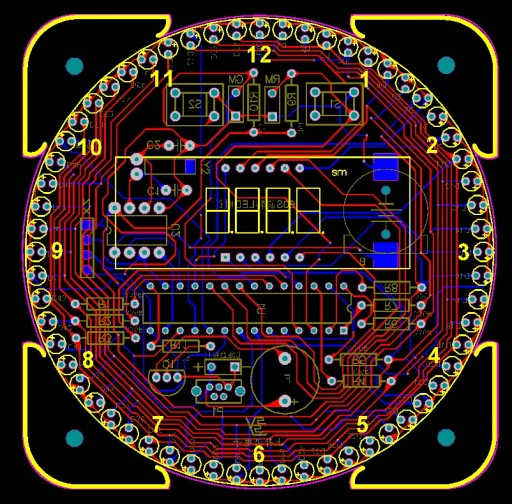

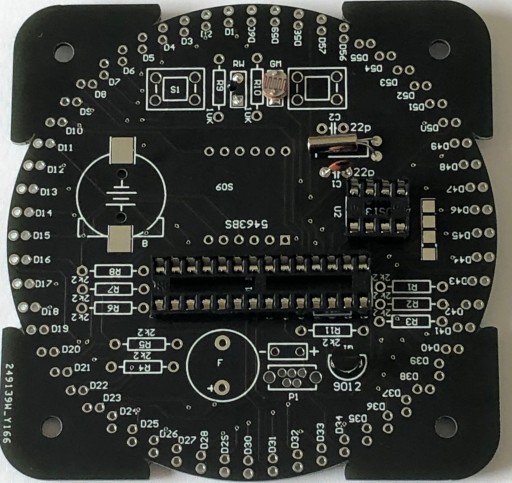

Schemat płytki PCB w opisie aukcji.

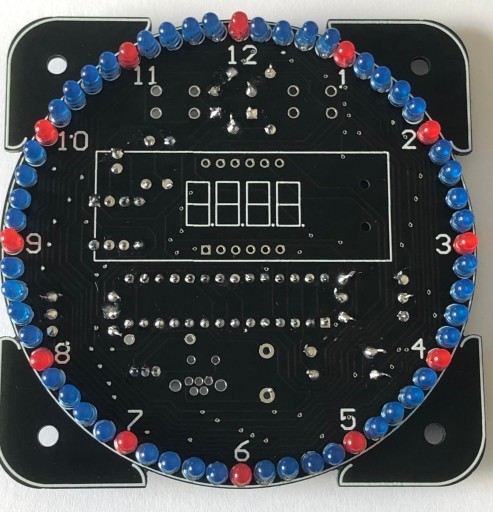

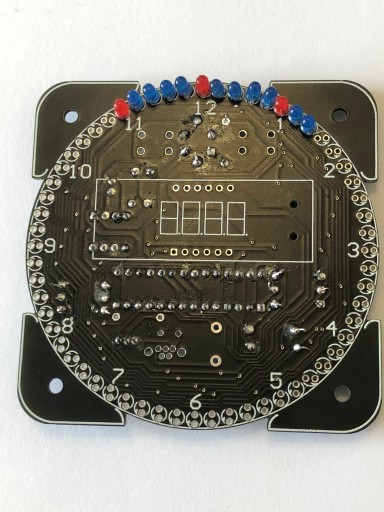

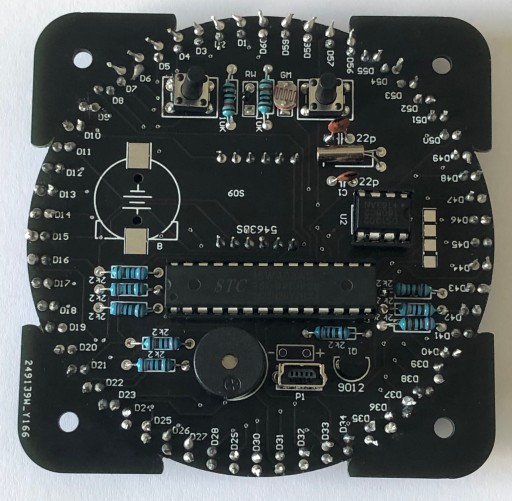

Układ montujemy Według schematu poniżej:
