Зарядное устройство для литий-ионных аккумуляторов XTAR X2 20700 21700 закреплено

Profesjonalna, dwukanałowa, ładowarka procesorowa Xtar X2

do akumulatorów Li-ion i Ni-MH w rozmiarach 18650, AA, AAA i innych

Najważniejsze cechy

• obsługuje zabezpieczone ogniwa 20700 oraz 21700
• ładowanie akumulatorów Li-ion sterowanym procesorem trzystopniowym proces ładowania TC/CC/CV
• ładowanie akumulatorów Ni-MH metodą CC
• dwa niezależne kanały ładowania
• trzy prądy ładowania - 1x 2A / 2x 1A / 2x 0,5A (dla Ni-MH oraz ogniw Li-ion o długości do 65mm)
• wyświetlacz LCD informujący pojemności ładowania, napięciu ogniwa, prądzie ładowania
• zasilana dowolną ładowarką z gniazdem USB o mocy 2A oraz bezpośrednio z sieci 230V
• niewielkie wymiary - łatwa w przenoszeniu
• funkcja reaktywacji głęboko rozładowanych ogniw
• zabezpieczenia: zwarciowe, termiczne, przed odwrotną polaryzacją

Xtar to renomowany producent wysokiej jakości ładowarek do akumulatorów Li-ion, latarek i akumulatorów Li-ion. Produkty Xtar są sprzedawane w ponad 120 krajach, w tym min. w USA, Niemczech, Japonii i Rosji. Do produkcji ładowarek Xtar używa najwyższej jakości materiałów - począwszy od tworzywa obudowy po wydajną elektronikę. Wszystkie ładowarki Xtar posiadają certyfikację CE wymaganą na rynkach europejskich.

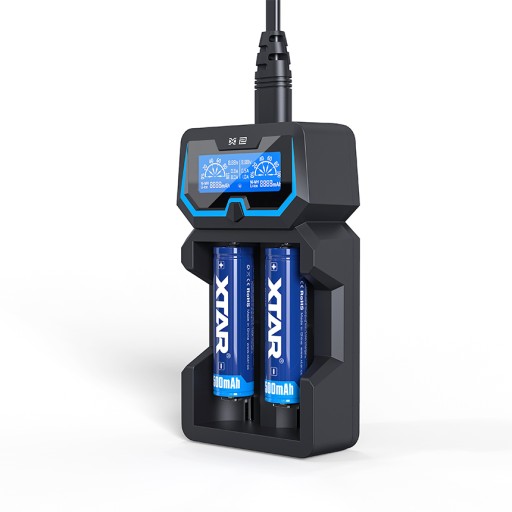

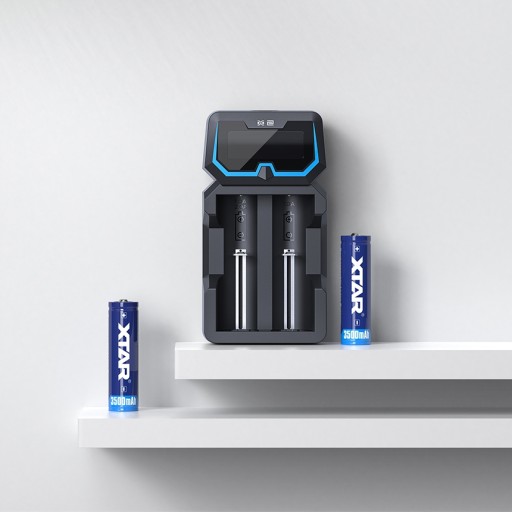

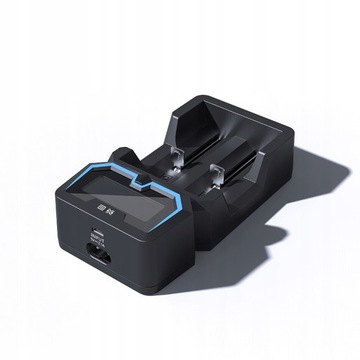

X2 to profesjonalna procesorowa ładowarka z trzystopniowym procesem ładowania TC/CC/CV i wyświetlaczem LCD. Ładuje 1-2 ogniwa Li-ion 3,6 / 3,7V oraz Ni-MH o dowolnej pojemności w rozmiarach AAA/R03, AA/R6, SUB-C/SC, R14/C, 14500, 14650, 16340, 17500, 17670, 18350, 18500, 18650, 18700, 20700, 21700, 22650, 25500, 26650.

Podświetlany wyświetlacz LCD ładowarki Xtar X2 pokazuje na bieżąco informacje o stanie pracy ładowarki: naładowanie akumulatorów wyrażone w mAh, napięcie akumulatora oraz prąd ładowania.

Na czym polega metoda ładowania TC/CC/CV? Jest to trzystopniowy proces ładowania ogniw Li-ion zapewniający utrzymanie ogniwa w dobrej kondycji poprzez ładowanie odpowiednim prądem na każdym etapie i zakończenie procesu ładowania we właściwym momencie.

Poszczególne etapy procesu TC/CC/CV to:

• Faza TC: ogniwa rozładowane poniżej 2,9V są 'wybudzane' niższym prądem.
• Faza CC: po osiągnięciu 2,9V ogniwo ładowane jest stałym prądem o wartości 1x 2A / 2x 1A / 2x 0,5A (zależnie od ilościu umieszczonych ogniw oraz ich rozmiaru).
• Faza CV: gdy ogniwo jest już prawie naładowane ładowarka przełącza się na ładowanie malejącym prądem aż do osiągnięcia napięcia 4,2V na ogniwie. Po osiągnięciu 4,2V proces ładowania jest ukończony - akumulator jest w pełni naładowany.

Pozostawione w ładowarce naładowane akumulatory będą ulegały naturalnemu procesowi samorozładowania. Ładowanie zostanie wznowione gdy napięcie na akumulatorze spadnie poniżej 3,9V.

Akumulatory o napięciu 4,1V lub wyższym są traktowane przez ładowarkę jako naładowane. Aby doładować taki akumulator do pełna należy włożyć go do ładowarki przed włączeniem jej do zasilania. Pozostawione w ładowarce naładowane akumulatory będą ulegały naturalnemu procesowi samorozładowania. Ładowanie zostanie wznowione gdy napięcie na akumulatorze spadnie poniżej 4,1V.

Ładowarka Xtar X2 posiada funkcję reaktywacji ogniw głęboko rozładowanych i ogniw o napięciu 0V. Wiele ładowarek na rynku nie jest w stanie naładować takich akumulatorów. Tutaj z pomocą przychodzi ładowarka Xtar X2, która w wielu przypadkach pozwala na 'odratowanie' takich ogniw. Wystarczy włożyć głęboko rozładowany akumulator do ładowarki X2, tak jak przy normalnym ładowaniu - ładowarka wykryje rozładowane ogniwo i podejmie próbę jego reaktywacji.

Uwaga! Ogniwa rozładowane poniżej pewnego poziomu ulegają nieodwracalnemu uszkodzeniu i ich reaktywacja może być niemożliwa. Należy unikać zbyt głębokiego rozładowania akumulatorów Li-ion - może to doprowadzić do znacznego obniżenia ich trwałości i pojemności lub doprowadzić do ich całkowitej niesprawności.

Ładowarki od innych producentów mogą znacząco podnosić temperaturę ładowanych ogniw podczas ładowania. Zbytnie nagrzewanie się ogniw może powodować ich szybsze zużycie. Projektując ładowarkę X2, firma Xtar poszła o krok dalej od konkurencji, rozwiązując ten problem w prosty sposób: zastosowano zasilanie z zewnętrznego zasilacza. Dzięki temu temperatura ładowanego w X2 akumulatorka wzrośnie najwyżej o 15 stopni.

W komplecie z ładowarką Xtar X2 otrzymujemy kabel sieciowy 2-pin (tzw. ósemka). Do zestawu nie jest dołączony zasilacz. Do zasilenia ładowarki wystarczy dowolna ładowarka z gniazdem USB, np. od telefonu, lub gniazdem USB lub komputer z wolnym portem USB. Zalecana moc ładowarki to 2,1A (2100mA).

DANE TECHNICZNE

Producent

• Xtar

Model / kod producenta

• X2

Obsługiwane typy akumulatorów

• Akumulatory Li-ion 3,6-3,7V, niezabezpieczone
• Akumulatory Li-ion 3,6-3,7V, zabezpieczone (z PCM/PCB)
• Akumulatory Ni-MH
• 1-2 akumulatory

Obsługiwane rozmiary akumulatorów

• 14500,14650,16340,17500,17670,18350,18500,18650,18700,20700,21700,22650,25500,26650,R03 / AAA,R6 / AA,R14 / C

Napięcie wejściowe

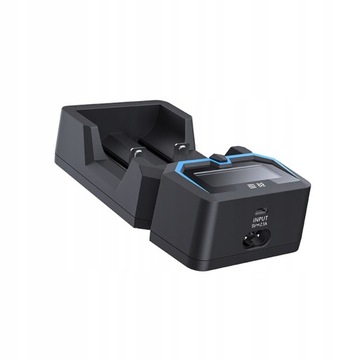

• 5 V DC(Zalecany zasilacz 5V 2100 mA, gniazdo micro USB. Brak zasilacza w komplecie)
• AC 100-240 V, 50-60Hz(0,4 A, gniazdo 2-pin, tzw. ósemka, przewód sieciowy w komplecie)

Maksymalne wymiary ładowanego akumulatora (szerokość x wysokość) [mm]

• 26 x 70

Metoda ładowania

• Sterowana procesorowo TC/CC/CV dla Li-ion
• Sterowana procesorowo CC z -ΔV/0ΔV/PVD dla Ni-MH

Prąd ładowania w fazie CC (zasadniczej) [mA]

• 1x 2A / 2x 1A / 2x 0,5A (dla Ni-MH oraz ogniw Li-ion o długości do 65mm)

Napięcie zakończenia ładowania

• 4,2V ±0,05V

Prąd terminacji dla ogniw litowych [mA]

• <150mA

Inne, istotne cechy produktu

• Reaktywacja głęboko rozładowanych ogniw i ogniw 0V

Zabezpieczenia

• Przed przegrzaniem ładowarki
• Przed przeciążeniem / zwarciem
• Przed odwrotną polaryzacją ogniw

Tryby pracy ładowarki

• Ładowanie (Charge)

Cechy wyświetlacza LCD

• Stan ładowania, pojemność akumulatora
• Napięcie ogniwa
• Prąd ładowania

Wymiary (szer. x głęb. x wys.) [mm]

• 75 x 135 x 38

Masa [g / szt.]

• 125,0

Zawartość opakowania

• Ładowarka X2
• Kabel sieciowy 2-pin (tzw. ósemka)

Orientacyjne czasy ładowania [?]

• 1,5 h dla akumulatorów 18650 2500 mAh(Może się różnić w zależności od stanu akumulatora i warunków pracy ładowarki)
