3-КУЛАЧКОВЫЙ ТОКАРНЫЙ ПАТРОН 250 мм DIN6350 FUERDA

UCHWYT TOKARSKI 3 SZCZĘKOWY 250mm . SAMOCENTRUJĄCY

DK11-250   DIN6350

Numer katalogowy : 07974

marka - FUERDA . PRODUKT IMPORTOWANY .

Producent :

TAIZHOU ZHEDONG MACHNIE TOOLS ACCESSORY CO., LTD

NO.271 HONGXI ROAD , JIAZHI ,JIAOJIANG DISTRICT , TAIZHOU CITY

ZHEJIANG , CHINY .

- FABRYCZNIE NOWY .

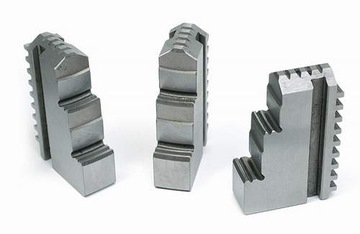

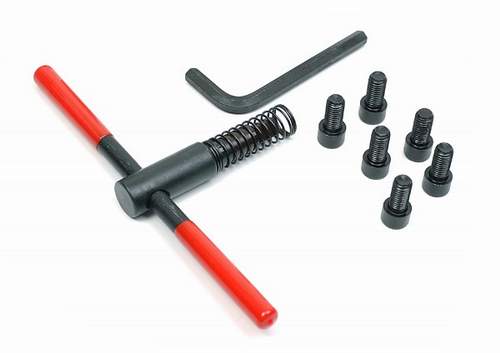

- W KOMPLECIE SZCZĘKI PRAWE , LEWE , KLUCZ  ,6 ŚRUB MONTAŻOWYCH ( TYLKO NA ZDJĘCIU 3 Szt.)

- UCHWYT ZOSTAŁ WYPRODUKOWANY W STANDARDZIE  DIN  6350

Szczególnie ważna jest norma DIN 6350 - jest to normalizacja polska .

Wg. tej normy rozstaw śrub mocujących w uchwycie oraz zamek (poglądowo wytoczenie w uchwycie pod występ zabieraka ) jest zgodne z zabierakami stosowanymi na rynku polskim.

Jeżeli jesteście Państwo użytkownikami polskiej tokarki nie powinno być w 99% żadnego problemu z założeniem uchwytu.

Zobacz jak używają uchwytów nasi klienci, którzy zaufali marce Fuerda klikając na tym tekście otworzy się galeria .

Dlaczego warto zakupić nasze  uchwyty ?

- marka FUERDA jest numerem 1 na rynku CHIŃSKIM .

- po okresie gwarancji prowadzimy serwis  dostępne są wszystkie elementy składowe uchwytów !

- odsetek reklamacji wynosi  0 % !

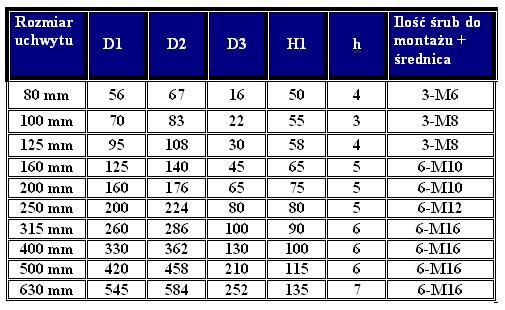

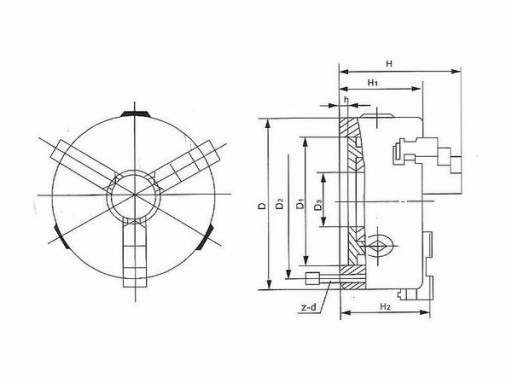

Poniżej podajemy rysunek techniczny wraz z wymiarami :

D - ROZMIAR UCHWYTU

D1-ŚREDNICA ZAMKA

D2-ROZSTAW ŚRUB

D3  - ŚREDNICA PRZELOTU

H1 -GRUBOŚĆ

H - GRUBOŚĆ WRAZ  Z SZCZĘKAMI

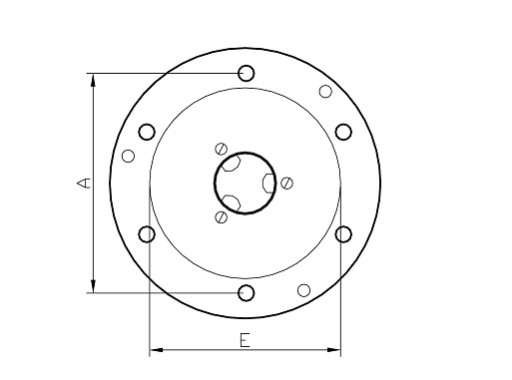

DODATKOWO RYSUNEK POMOCNICZY DO ZWERYFIKOWANIA KOMPATYBILNOŚCI Z TARCZĄ ZABIERAKOWĄ, NA RYSUNKU UCHWYT POKAZANY OD TYŁU :

DLA ROZMIARU 250 mm

A - 224mm

E -  200mm

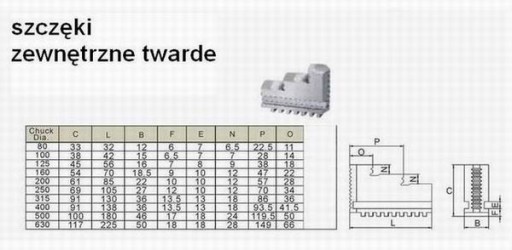

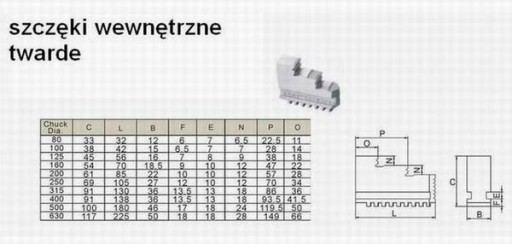

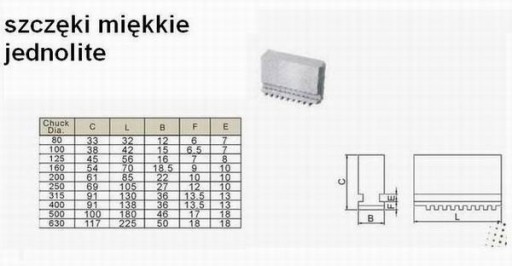

Przedstawiamy rozmiary szczęk zamontowane uchwytach Fuerda w serii DK11w zestawie, który jest przedmiotem aukcji są szczęki zewnętrzne i wewnętrzne , natomiast szczęki miękkie można dodatkowo dokupić , przedstawiamy ich wymiary ze względu na pytania naszych klientów, którzy już posiadają podorabiane szczeki i chcieli by mieć pewność sprawdzając wymiary czy posiadane szczeki będą pasowały czy nie.

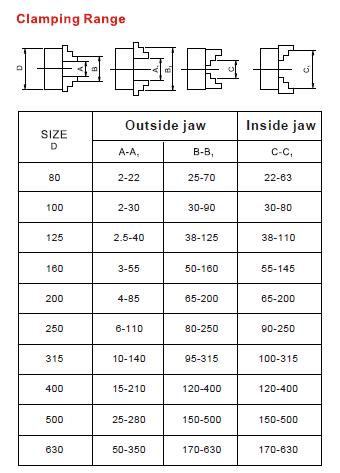

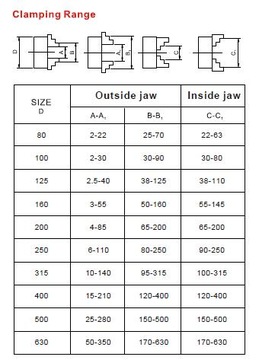

Przedstawiamy zakresy mocowania jakie posiadają uchwyty w poszczególnych ułożeniach.

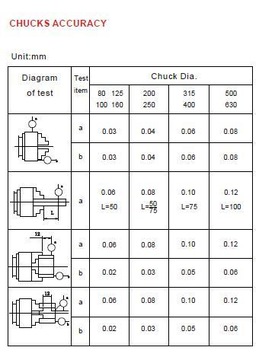

Przedstawiamy dokładności w poszczególnych mocowaniach.
