KNUTH Roturn 400 GT Двухкоординатный токарный станок с ЧПУ

Tokarka dwuosiowa CNC

Roturn 400 GT

Tokarka ze skośnym łożem, liniową zmieniarką narzędzi oraz głowicą wiertarską

• Długość obrabianego przedmiotu (max.) 380 mm
• Średnica obrabiania nad łożem 400 mm
• Prześwit wrzeciona 46 mm

Opis

• liniowe zmieniarki narzędzi są przystosowane w szczególności do obróbki seryjnej mniejszych elementów, najkrótszy czas wymiany narzędzi i całkowicie niezawodne działanie zapewniają większą produktywność
• ukośne łoże maszyny gwarantuje dużą sztywność i odpowiednie odprowadzanie wiórów
• hartowane prowadnice liniowe osi X i Z zapewniają precyzję i niezawodność
• zamknięta przestrzeń robocza zapewnia ochronę i czystość oraz jest dobrze dostępna przez duże drzwi przesuwne
• wielokrotnie sprawdzony sterownik SIEMENS 828 D Basic spełnia wszystkie wymagania nowoczesnej techniki sterowania
• wrzeciono główne jest napędzane przez mocny serwomotor
• hydrauliczny uchwyt zaciskowy 3-B 160 mm z przepustem znajduje się w standardowym zakresie dostawy
• przenośnik wiórów i wydajny układ chłodziwa należą do standardowych akcesoriów
• automatyczne centralne smarowanie niezawodnie doprowadza środek smarny do wszystkich prowadnic
• opcjonalnie maszyna może być wyposażona w narzędzie napędzane do obróbki promieniowej lub osiowej

Przestrzeń robocza

• długość obrabianego przedmiotu (max.): 380 mm
• Wysokość w kłach: 200 mm
• Średnica obrabiania nad łożem: 400 mm
• Średnica obrotu przez support: 140 mm

Drogi przesuwu

• Przesuw osi-X: Przesuw osi-Z
• 460 mm: 400 mm

Wrzeciennik

• Zakres prędkości: 60 - 5.000 obr./min
• Gniazdo wrzeciona: A2-5
• Prześwit wrzeciona: 46 mm
• Otwór wrzeciona z tuleją wysuwaną: 36 mm

Szybki posuw

• Przyśpieszony posuw osi X: Przyśpieszony posuw osi Z
• 25.000 mm/min: 25.000 mm/min

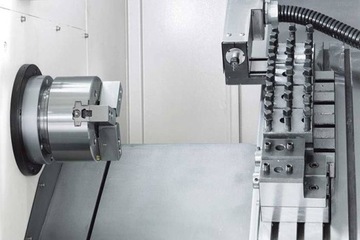

Magazyn narzędzi

• Typ: Zmieniarka liniowa
• Wymiary narzędzia: 20x20 mm
• Średnica osadzenia wytaczadła: 38 mm

Narzędzia silnikowe

• Ilość napędzanych narzędzi: 1 szt.
• Zakres prędkości, napędzane narzędzia: 7.500 obr./min
• Tuleje zaciskowe: ER 25

Napęd

• Średnia moc: Moc, pompa chłodzenia
• 7,5 / 5,5 kW: 0,18 kW

Wymiary i waga

• Wymiary ogólne (długość x szerokość x wysokość): Waga
• 1,95x1,5x1,75 m: 2.500 kg

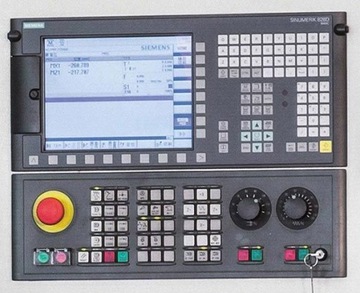

Sterowanie

Siemens 828 D Basic

• Kompaktowa, solidna i niewymagająca konserwacji tablica rozdzielcza CNC ze specjalnym oprogramowaniem systemowym do technologii toczenia, frezowania i szlifowania
• Wysokiej jakości solidne panele operatora z magnezowego odlewu ciśnieniowego z rodzajem ochrony IP65
• Bezobsługowy przedni panel tablicy rozdzielczej, np. bez wentylatora, baterii lub twardego dysku
• Najwyższa precyzja obróbki z dokładnością 80-bitową NANOFP
• Nowy interfejs użytkownika SINUMERIK Operate, ciągłość względem SINUMERIK 840D
• ShopTurn/ShopMill: najkrótszy czas programowania podczas wytwarzania pojedynczych części i małych serii
• Advanced Surface: najlepsze powierzchnie obrabianego przedmiotu przy minimalnym czasie obróbki dzięki nowoczesnym wydajnym funkcjom CNC
• Pakiet technologiczny SINUMERIK MDynamics z nową funkcją Advanced Surface: perfekcyjna powierzchnia obrabianego przedmiotu i najkrótsze czasy obróbki przy produkcji kształtek
• programGUIDE: najkrótszy czas obróbki i maksymalna elastyczność przy wytwarzaniu części w dużych seriach
• Unikalny zakres cyklów technologii – od obróbki dowolnych konturów tokarskich i frezarskich z rozpoznawaniem resztek materiałów do pomiarów procesowych
• G-Tech to zestaw szlifierski z zaawansowanymi funkcjami CNC od przystępnego cenowo modelu dla początkujących po maszyny o dużej wydajności produkcyjnej
• Animowane elementy: niepowtarzalne operacje programowania z pomocą animowanych sekwencji
• zaawansowane transfer danych przez USB, kart CF i sieci firmowej (Ethernet)
• SINUMERIK Integrate for production Access MyMachine / Ethernet pozwala na diagnostykę zdalną na całym świecie
• Easy Message: wbudowany modem telefonii komórkowej zapewniający optymalną kontrolę procesów oraz maksymalną dyspozycyjność maszyny przez wiadomości tekstowe (SMS)
• Easy Extend: uniwersalna obsługa agregatów maszyny, np. oś A / urządzenie częściowe
• Planer konserwacji: sygnalizacja występujących zadań konserwacji na podstawie ustalonych okresów konserwacji

Funkcje:

• Wersje tablicy rozdzielczej z poziomą lub pionową obudową
• Czujnik zbliżeniowy/odległości do inteligentnego sterowania wyświetlaczem
• Wbudowana pełna klawiatura QWERTY CNC z przyciskami o małym skoku
• Dodatkowe złącze Ethernet z tyłu CNC do stałego połączenia z fabryką
• Dodatkowe złącze USB z tyłu CNC do panelu sterowania maszyny
• Wbudowany PLC na bazie zestawu poleceń SIMATIC S7-200 z programowaniem planu zestyków (Ladder Steps)
• Złącze WE/WY na bazie PROFINET do podłączania urządzeń peryferyjnych PLC i panelu sterowania maszyny
• Do 5 osi/wrzecion
• 1 wrzeciono analogowe
• 1 kanał obróbki / grupa trybu pracy
• Wbudowane zarządzanie narzędziami z kontrolą okresu użytkowania narzędzia
• Rzutowane obrazy użytkownika z SINUMERIK Integrate for engineering Run MyScreens (Easy Screen)
• SINUMERIK Integrate for engineering Run MyRobot / EasyConnect do łatwego podłączania robotów i systemów obsługi
• Wbudowany system archiwizacji danych, ułatwiający aktualizację danych

Wyposażenie standardowe

• sterownik Siemens 828 D Basic
• hydr. 3-szczękowy uchwyt tokarski 160 mm z otworem
• narzędzie napędzane (promieniowe)
• automatyczne centralne smarowanie
• płytowy przenośnik wiórów
• wymiennik ciepła do szafy rozdzielczej
• zamknięta komora robocza
• lampa led
• system chłodzący
• narzędzia
• instrukcja obsługi
