ВОДИТЕЛЬНЫЙ ДИСК 315 мм, модель FLS-315/D8 CAMLOCK

TARCZA ZABIERAKOWA DO UCHWYTU 3 lub 4 SZCZĘKOWEGO 315mm .

model FLS-315/D8

Numer katalogowy : 08544

TARCZA W SYSTEMIE MOCOWANIA - CAMLOCK .

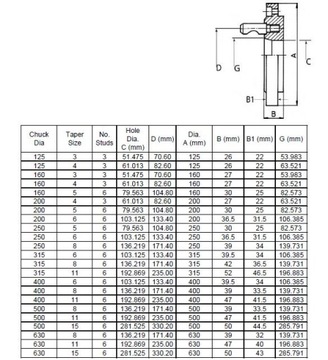

Rysunek techniczny tarczy zabierakowej :

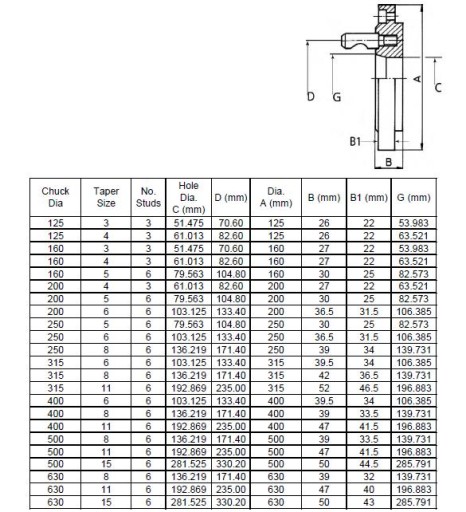

Ponieważ poniższa tabela odnosi się do wszystkich typów oraz rozmiarów, proszę na tabeli poniżej odszukać w kolumnie CHUCK DIA wartości - 315 , natomiast w kolejnej kolumnie Taper Size - 8 .Ta aukcja dotyczy właśnie tego TYPU.

CHUCK DIA -315mm rozmiar uchwytu

NO STUNDS - ILOŚĆ ŚRUB MONTAŻOWYCH

Hole Dia C - ...... - miejsce wytoczenie pod tokarkę ,jest to średnica stożka w najwęższym miejscu

D - .......... - średnica mierzona w osi śruby po przekątnej -od strony tokarki

Dia A - Średnica Tarczy

B- Grubość tarczy z wystającymi stożkami.

B1- Grubość tarczy głównego elementu .

G - ...... - miejsce wytoczenie pod tokarkę ,jest to średnica stożka w najszerszym miejscu

Najważniejsze wymiary to C lub opcjonalnie G - to co łatwiej Państwu zmierzyć oraz wymiar D - to mierzymy jeżeli chodzi o montaż do tarczy do tokarki . Poniżej natomiast przedstawiam rysunek jaki uchwyt pasuje do tej tarczy .

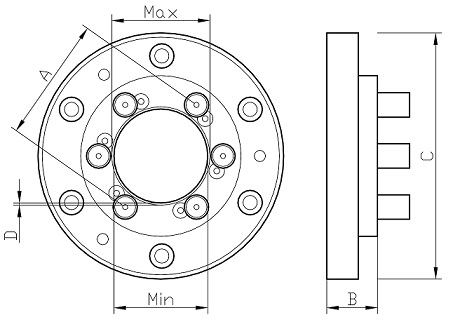

Poniżej rysunek pomocniczy do wykonania prawidłowego pomiaru :

A - to średnica podziałowa CAMLOCKÓW do wrzeciona tokarki - 171,40mm

Max - to wymiar stożka w maksymalnym miejscu - 139,731

Min - to wymiar stożka w minimalnym miejscu - 136,219

C - średnica tarczy - 315mm

B- grubość tarczy -42mm

Przedstawiam charakterystykę uchwytu do którego pasuje tarcza.

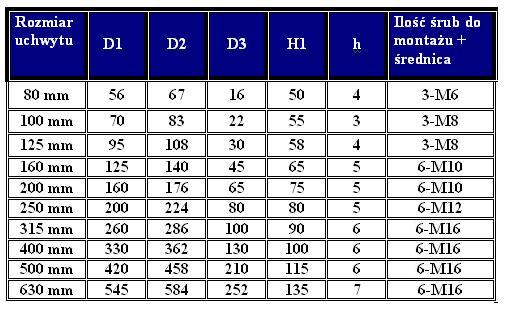

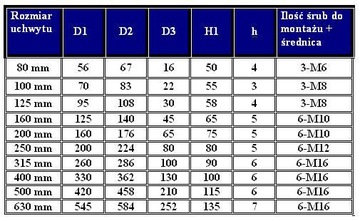

PROSZĘ PATRZYĆ na rozmiar w tabelce 315 do którego pasuje tarcza :

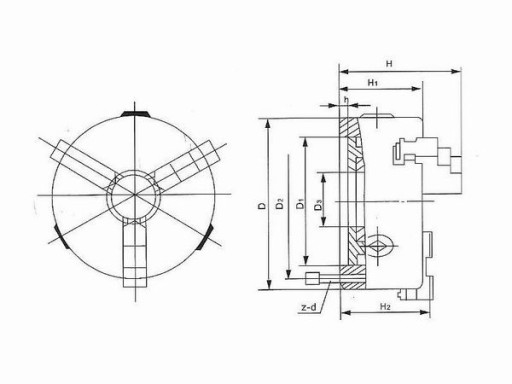

Rysunek techniczny wraz z wymiarami :

D - ROZMIAR UCHWYTU

D1 - ŚREDNICA ZAMKA WYTOCZENIE POD TARCZĘ ZABIERAKOWĄ

D2 - ROZSTAW ŚRUB MONTAŻOWYCH DO TARCZY ZABIERAKOWEJ

D3 - ŚREDNICA PRZELOTU

H1 - GRUBOŚĆ

H - GRUBOŚĆ WRAZ Z SZCZĘKAM

WIDOK TARCZY OD STRONY TOKARKI :

WIDOK TARCZY OD STRONY UCHWYTU :
