ЛЕГКИЙ ГИБОЧНЫЙ ТОРМОЗ С ЧПУ 3100 мм, 220 т, 4 оси

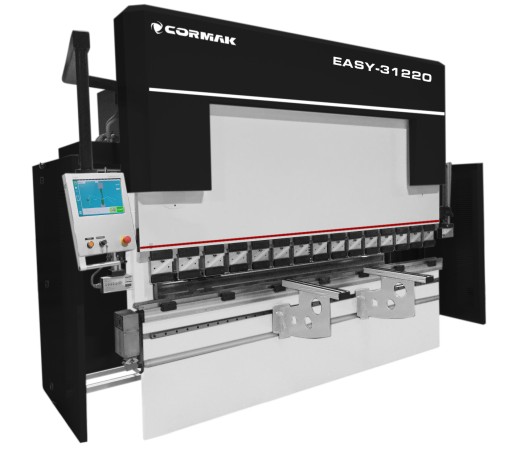

Prasa krawędziowa CNC CORMAK EASY 31220 (4-osie)

Prasa krawędziowa CNC EASY 31220 (4-osie) jest nowoczesną maszyną do gięcia arkuszy blachy pod dowolnym kątem. Konstrukcja o zwiększonej wydajności pozwala na zachowanie precyzyjnego gięcia przy dłuższej pracy. Prasa posiada cztery osie: X, Y1, Y2, R, sterowanie CNC Cybelec 12PS, nacisk do 220 ton oraz długość gięcia do 3100 mm.

OD RĘKI NA MAGAZYNIE !!!

DOSTAWA + URUCHOMIENIE W CENIE !!!

Czemu prasa krawędziowa CORMAK?

• Prasa europejskiej produkcji, wykonana zgodnie ze wszystkimi dyrektywami masznowymi.
• Posiadająca deklarację zgodności - CE.
• Do produkcji użyto podzespołów światowych renomowanych producentów takich jak: pompy Bosch Rexroth, elektryka Schneider Electric, sterowanie serwomotory, sterowanie Cybelec lub Delem
• Ciężka i stabilna konstrukcja ramy dla zapewnienia precyzyjnej pracy

Prasa oferuje prawdopodobnie najlepszy na rynku stosunek ceny do jakości.

System ochrochy laserowej w standardzie

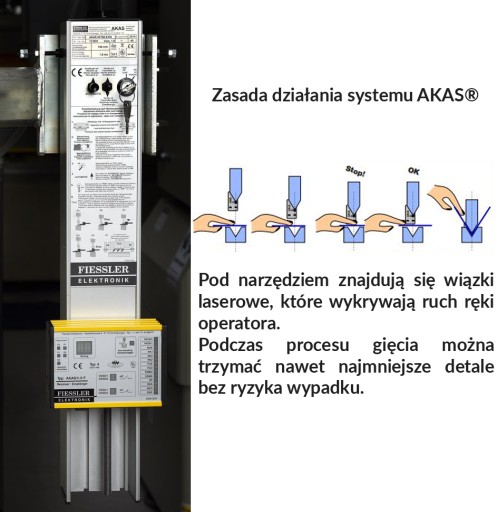

• Laserowe zabezpieczenie rąk operatora: FIESSLER

System działa tylko w czasie szybkiego dobiegu belki.

Umożliwia najniższe nad materiałem punkty przełączenia prędkości dojazdowej na roboczą.

Nie wymaga specjalnych sekwencji naciskania pedału.

Pozwala na szybką wymianę narzędzi (automatyczne pozycjonowanie nadajnika z odbiornikiem po zmienia narzędzia na typ o innej długości)

Nie potrzebuje zatrzymania w trybie pudełkowym

Nie zwiększa czasu cyklu przy gięciu w trybie pudełkowym w stosunku do innych zabezpieczeń

Umożliwia gięcie materiału o nierównej powierzchni (np: pofalowanej, nierównej, brudnej blachy), dzięki zmianie prędkości na wolną w dowolnym punkcie ruchu szybkiego.

Więcej na filmie pod adresem:

https://www.youtube.com/watch?v=qLDizXWfDk4&feature=youtu.be

PROSTE W OBSŁUDZE (INTUICYJNE) STEROWANIE CYBTOUCH 12PS

• Duży ekran dotykowy o żywych kolorach i wysokim kontraście
• Funkcja TouchProfile do rysowania ręcznego
• Proste zakładki, czytelny wyświetlacz
• Intuicyjny i przyjazny interfejs użytkownika
• Kompletne programowanie do wydajnej produkcji seryjnej z wieloma zagięciami
• Łatwe pojedyncze gięcie dzięki zakładce EasyBend
• Pomoc online i wyskakujące okienko ostrzegawcze
• Wygodna aktualizacja oprogramowania i tworzenie kopii zapasowych danych za pomocą komputera lub notebooka
• Port USB na karty pamięci
• Dostępny duży wybór języków
• Sterowanie 3 osiami (Y1-Y2-X)
• Tworzenie grafiki 2D TouchProfile z ręcznym sekwencjonowaniem
• Obliczanie naddatku na zginanie
• Kalkulacja siły docisku dla kompensacji stołu
• Narzędzia z możliwością modulacji dla każdej części lub zagięcia
• Obliczanie głębokości stempla
• Kąt i tył korekta miernika
• Dostarczony z oprogramowaniem offline PC-ModEva

Parametry techniczne

• Max. długość gięcia 3100 mm
• Nacisk prasy 220 ton
• Skok 270 mm
• Prześwit 550 mm
• Głębokość gardzieli 450 mm
• Odległość między kolumnami 2550 mm
• Szerokość stołu 120 mm
• Wysokość stołu 920 mm
• Moc silnika 22 kW
• Pojemność zbiornika oleju 200 l
• Wymiary (DxSxW) 4300 x 2300 x 2960 mm
• Waga 10600 kg

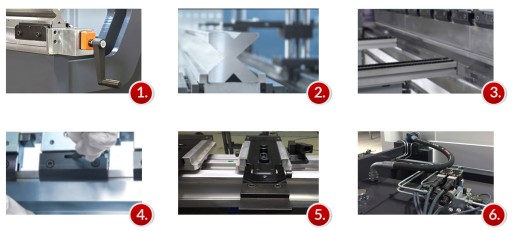

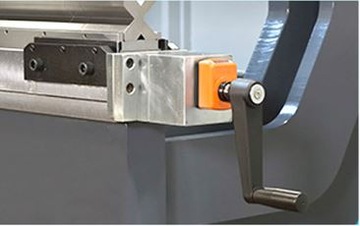

1. Manualna kompensacja strzałki ugięcia w stole roboczym

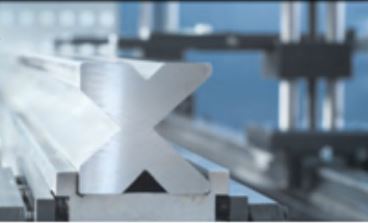

2. Europejski system mocowania umożliwia zamocowanie standardowych oraz specjalistycznych narzędzi
3. Szczotki na prowadnicach
4. System szybkiego mocowania narzędzia typu "Amada"
5. Wsporniki na prowadnicach liniowych

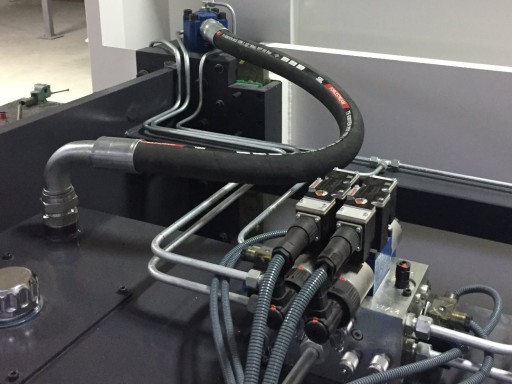

6. Zintegrowany układ hydrauliczny (Bosch Rexroth Germany) umożliwia szybkie przełączanie kierunku oraz prędkości pracy.

Wyposażenie standardowe (EASY 31220):

• Sterownik Cybelec CYBTOUCH 12PS (12'') Tworzenie grafiki 2D TouchProfile z ręcznym sekwencjonowaniem
• Przedni system laserowy bezpieczeństwa Fiesler AKAS (Manualny)
• Sterowana CNC automatyczna kompensacja ugięcia stołu
• Osie sterowane Y1-Y2-X-R
• Regulacja odległości zderzaka tylnego (oś X) - (silnik z enkoderem) z systemu CNC
• Regulacja belki (osie Y1-Y2) - (2 siłowniki hydrauliczne sterowane zaworami Rexroth) z systemu CNC
• Regulacja wysokości położenia palców (oś R) - (silnik z enkoderem) z systemu CNC
• System szybkiego mocowania narzędzia typu Amada Promecam
• Liniały pomiarowe - OPKON
• Wyłącznik bezpieczeństwa przy włączniku nożnym
• Dwie podpory przednie
• Elektryka-Siemens, MW, FISSLER, Mitsubishi Electric,  ELK,  OMEGA
• Hydraulika (elektrozawory) -Rexrot

Wyposażenie opcjonalne:

• Cybełec Cytb touch 15 (większy ekran)

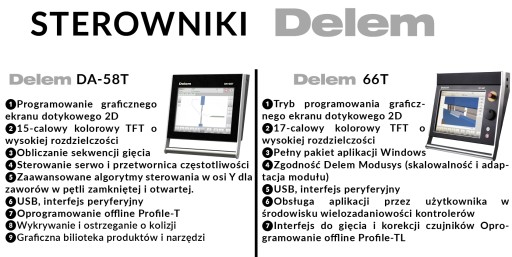

• CNC DELEM DA 58 T
• CNC DELEM 66T
• Automatyczny system kompensacji stołu
• 4-oś (R)
• Servo zderzak tylny X,R
• Servo zderzak tylny X,R,Z1,Z2
• Chłodnica oleju
• Podgrzewacz oleju
• Przygotowanie do tandemu
• Panel sterowania w przeciwnej pozycji

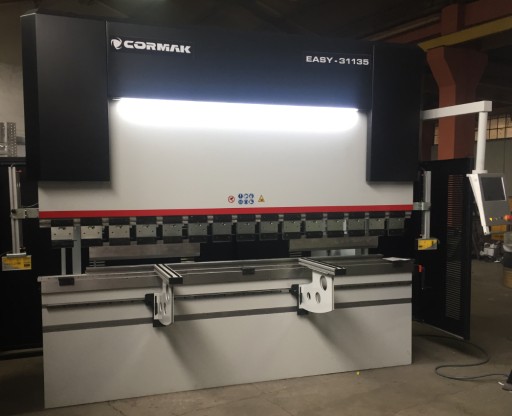

ZDJĘCIE PRASY Z REALIZACJI U KLIENTA
