Tokarka do metalu Viber-system 410x1000 Cyfrowy odczyt położenia Przelot 52

Przemysłowa tokarka do metalu Viber-system 410x1000

Przemysłowa tokarka do metalu Viber-system 410x1000 charakteryzuje się wytrzymałą żeliwną konstrukcją łoża, która minimalizuje wibracje i zapewnia stabilność podczas pracy. Maszyna jest wyposażona w 16-biegową przekładnię z dwuzakresowym silnikiem indukcyjnym o mocy 2,8/3,3 kW, co gwarantuje wysoki moment obrotowy. Jest rekomendowana do obróbki twardych stali i zadań mechanicznych jak toczenie powierzchni wewnętrznych i zewnętrznych, polerownie, gwintowanie metryczne, wiercenie i przeciąganie oferując wszechstronność w różnych operacjach tokarskich.

Najważniejsze cechy i zalety:

• Wszechstronność zastosowań: Tokarka jest idealna do wykonywania różnorodnych zadań, takich jak toczenie wewnętrzne i zewnętrzne, obróbka stożków, polerowanie, gwintowanie metryczne i calowe, wiercenie oraz przeciąganie.
• Solidne łoże żeliwne: Hartowane i precyzyjnie szlifowane łoże zapewnia maksymalną redukcję wibracji oraz trwałość.
• Cyfrowy odczyt położenia: Trzyosiowy system pomiarowy z optycznymi linijkami prezentuje dokładne wartości przesunięć na wyświetlaczu cyfrowym, ułatwiając precyzyjną kontrolę nad procesem obróbki.
• Wzmocniony system łożysk wrzeciona: Zapewnia niezawodność i dokładność podczas pracy.
• Duży przelot wrzeciona (52 mm): Umożliwia obróbkę większych elementów.
• Hartowane i szlifowane koła zębate: Znajdujące się w przekładni wrzeciona, gwarantują trwałość i długowieczność maszyny.
• Szerokie łoże (250 mm): Zapewnia stabilne i precyzyjne warunki pracy.
• Śruba pociągowa i wałek pociągowy: Umożliwiają toczenie gwintów oraz automatyczny posuw wzdłużny i poprzeczny.
• Ergonomiczny panel sterowania: Pozwala na łatwą regulację prędkości obrotowej wrzeciona i posuwu automatycznego.
• Szeroki zakres gwintów: Tokarka umożliwia obróbkę różnych typów gwintów bez konieczności wymiany kół zmianowych, obsługując metryczne, calowe, modułowe i DP. Zakres metryczny wynosi 0,2 - 14 mm/obr., calowy 2 - 72 T.P.I., modułowy 0,3 - 3,5 mm oraz DP 8 - 44 D.P.
• Funkcja zegara gwintowego: Umożliwia precyzyjne liczenie zwojów gwintów, co przyspiesza proces obróbki.
• Wymienny mostek łoża: Pozwala na obróbkę większych elementów, takich jak tarcze, z maksymalną średnicą obróbki wynoszącą 580 mm przy wyjętym mostku.

Przemysłowa tokarka do metalu Viber-system 410x1000 to niezawodne i wszechstronne urządzenie, które spełnia wymagania różnorodnych zastosowań przemysłowych dzięki swojej solidnej konstrukcji, precyzji i łatwości obsługi.

Parametry techniczne

• Uchwyt 3-szczękowy - 200 mm
• Maksymalna średnica toczenia nad łożem - 410 mm
• Średnica toczenia nad suportem - 255 mm
• Średnica toczenia w wybraniu mostka - 580 mm
• Rozstaw kłów - 1000 mm
• Wysokość kłów - 205 mm
• Zakres przesuwu sań górnych - 140 (0,02) mm
• Zakres przesuwu poprzecznego - 210 (0,02) mm
• Zakres przesuwu wzdłużnego - 750 (0,2) mm
• Szerokość łoża - 250 mm
• Przelot wrzeciona - 52 mm
• Końcówka wrzeciona - D1-6 CAMLOCK
• Stożek wrzeciona - MK6
• Wymiary imaka tokarskiego - 100 x 100 x 32 mm
• Maksymalne wymiary narzędzia - 20 x 20 mm
• Prędkości wrzeciona - 16 zakresów - 45 - 1800 obr./min
• Zakres prędkości wrzeciona - 45,70,90,108,140,165,215,255,330,385,510, 585,770,900,1170,1800 obr./min.
• Gwint metryczny - (42) 0,2 - 14 mm/obr.
• Gwint calowy - (42) 2 - 72 T.P.I.
• Gwint modułowy - (18) 0,3 - 3,5 mm
• Gwint D.P. - (21) 8 - 44 D.P.
• Zakres posuwu wzdłużnego - (17) 0,05 - 1,7 mm/obr.
• Zakres posuwu poprzecznego - (17) 0,025 - 0,85 mm/obr.
• Średnica tulei konika - 50 mm
• Wysuw tulei konika - 120 (0,02) mm
• Stożek tulei konika - MK4
• Moc silnika głównego - 2,2/ 3,3 kW
• Moc pompki chłodziwa - 90W
• Wymiary D/S/W - 2050 x 900 x 1650 mm
• Waga  - 1600 kg

Cyfrowy odczyt położenia

Trzyosiowy system pomiarowy z optycznymi linijkami prezentuje dokładne wartości przesunięć na wyświetlaczu cyfrowym, ułatwiając precyzyjną kontrolę nad procesem obróbki.

Konik

• Średnica tulei konika - 50 mm
• Wysuw tulei konika - 120 (0,02) mm
• Stożek tulei konika - MK4

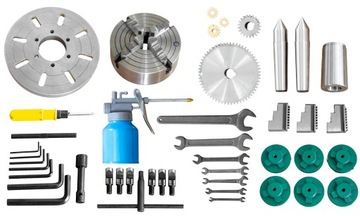

Wyposażenie standardowe i akcesoria

• Smarownica
• Oświetlenie robocze
• Podtrzymka ruchoma
• Klucz do uchwytu i imaka
• Uchwyt tokarski 3-szczękowy 200 mm + szczęki lewe i prawe (kompl.)
• Podtrzymka stała
• Uchwyt tokarski 4-szczękowy 250 mm
• Komplet narzędzi obsługowych
• Koła zmianowe – 1 kompl.
• Instrukcja obsługi w j. polskim
• Odczyt cyfrowy 3-osi (optyczny liniał)
• Deklaracja zgodności CE
• Kieł stały MK4
• Układ chłodzenia
• Osłony bezpieczeństwa zgodne z normami CE
• Tarcza czołowa 350 mm
• Tuleja redukcyjna wrzeciona MK6/MK4
• 6 szt. wibroizolatorów

Uchwyt 3-szczękowy - 200 mm
