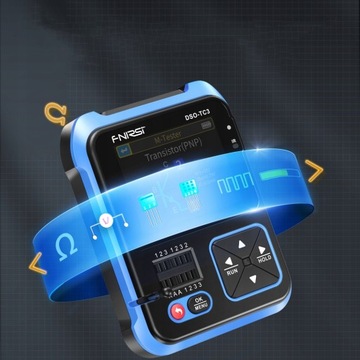

Осциллограф ТЕСТЕР ТРАНЗИСТОРОВ FNIRSI DSO-TC3 3в1

Ten produkt genialnie integruje funkcje oscyloskopu technicznego, testera tranzystorów i generatora postrzegania w jednym urządzeniu. Z częstotliwością próbkowania w rzeczywistości 10 MS/si przepustowością 500 Khz. Obsługuje maksymalny pomiar pomiaru napięciowego 400 V. Z pełną funkcją spustu (automatyczny, zewnętrzny, regularny). Uruchomienie w przycisk AUTO, zmierzony przebieg można wykorzystać bez uciążliwych funkcji. Automatycznie identyfikuj i mierz różne tranzystory. Automatyczne ustalenie równorzędnych pinów. 6 rodzajów generowania przebiegów. I z grupy testu ciągłości.

Cechy:

Funkcja 3 w 1: ten produkt genialnie integruje funkcje oscyloskopu technicznego, testera tranzystorów i generatora postrzegania w jednym urządzeniu.

Funkcja oscyloskopu mobilnego: Z częstotliwością próbkowania w rzeczywistości rzeczywistej 10 MS/si szerokością pasma 500 Khz. Obsługuje maksymalny pomiar pomiaru napięciowego 400 V. Z pełną funkcją spustu (automatyczny, zewnętrzny, regularny). Uruchomić przycisk AUTO, zmierzony przebieg można wykorzystać bez uciążliwych funkcji.

Funkcja testera tranzystorów: automatycznie identyfikuje i mierzy różne tranzystory, w tym triodę NPN i PNP, N-kanałowy i P-kanałowy tranzystor polowy z tlenkiem metalu i półprzewodnikiem, JFET, diody, podwójną diody, tyrystory, a także tranzystory, cewki indukcyjne, kondensatory ,tranzystor polowy itp. element bierny. Automatyczne ustalenie równorzędnych pinów.

Funkcja generatora sygnału: 6 rodzajów przebiegów sygnału: fala sinusoidalna, fala prostokątna, fala pulsacyjna, fala trójkątna, fala rampowa, prąd stały. Regulowana wyraźnie wyjściowa 1-100 KHz. Regulowane napięcie wyjściowe 3,3 V. Regulowany współczynnik źródła wyjściowego 0-100%.

Funkcja skrzynki narzędziowej: Automatycznie analizuj kod sterujący. Inne tryby działania: w tym test ciągłości działania, pomiar zasilania wejściowego 0-40V, wyjście PWM, pomiar diody 0-32V, pomiar czujników temperatury i wilgotności itp.

Kompaktowy rozmiar: lekki i zewnętrzny, może być również używany jako narzędzie do debugowania na miejscu.

Niezawodna jakość: cechy charakterystyczne antypoślizgowej ABS, wklęsłą działanie antypoślizgowe, klawisze o wysokiej wydajności, prosty interfejs, obsługa.

Cyfrowy wyświetlacz TFT o długości 2,4 cala: kolorowy ekran TFT, wyświetlacz o wysokiej rozdzielczości z podświetleniem LED, z jasnymi kolorami i wysokim kontrastem, można wyodrębnić dane widoczne w jasnym świetle.

Wysoka jakość: projekt dekodowania w reakcji, natychmiastowa reakcja, dokładne przechwytywanie bardzo czułego sygnału odpowiedzi, szybki i wstępny pomiar z małej jakości.

Bogate i funkcjonalne funkcje: Jeden przycisk do automatycznej kontroli, obsługa funkcyjna, obsługa inteligentnych zabezpieczeń przeciwpożarowych.

Długa wytrzymałość: akumulator litowo-polimerowy o dużej pojemności 1500 mAh, długa żywotność, interfejs typu C, dodatkowa aplikacja bez transformatora izolacyjnego, bezpieczna w użyciu.

Składany komponent: wyposażony w niewidoczny wspornik, składanie, dostarczanie, wolne ręce, nie jest zbyt dużo miejsca.

Szerokie zastosowanie: nadaje się do debugowania mcu, naprawy samochodów, naprawy sprzętu gospodarstwa domowego, elektronicznego konkursu DIY, debugowania zasilania, falownika itp.

Dane techniczne:

Nazwa: Oscyloskop cyfrowy 3w1

Materiał: ABS

Typ: standardowa konfiguracja

Wyświetlacze: kolorowy ekran TFT o długości 2,4 cala

Bateria: Wbudowana bateria litowa pochodzenia ładowania 1500 mah (w zestawie)

Interfejs ładowania: USB Type-C, 5V

Oscyloskop cyfrowy: 10MSa/s

Częstotliwość próbkowania w czasie rzeczywistym: 500 kHz

Pasmo analogowe: 1ΜΩ

Rezystancja wejściowa: prąd przemienny/prąd stały

Sposób łączenia: 400V

Zakresy napięć testowych: 10mV-10V

Czułość pionowa (x1): 1us-10s

Poziome zakresy podstaw czasu:

Tryb niższy: Auto / Normalny / Pojedynczy

Typ ponadcza: Zbocza narastające / Zbocza opadające

Zamrożenie kształtu fali: Tak

Pomiar automatyczny: Tak

Tester tranzystorów:

Kondensator: 25pF ~ 100mF

Rezystor: 0,01 Ω ~ 50 ΜΩ

Induktor: 10uH ~ 1000uH

Bateria: 0,1 ~ 4,5 V

Napięcie wyjściowe: 0 ~ 40 V

DS18B20: 0-85 ℃

DHT1: 0-60°C/5-95%

Generator interpretacji:

Sinusoida: 1-10KHz/0-3.3V/50%

Fala prostokątna: 1-100 KHz/3,3 V/50%

Fala impulsowa: 1-100KHz/3.3V/0-100%

Fala trójkątna: 1-10KHz/0-3.3V/50%

Rampa: 1-10KHz/0-3.3V/0-100%

Prąd stały: 0-3,3 V

Rozmiar produktu: 110*76*30mm/4.33*2.99 * 1,18 cala

Rozmiar opakowania: 140*125*55mm/5.51*4.92 * 2,17 cala

Waga paczki:

Standardowa konfiguracja: 300 g / 10,58 uncji

Wysoka konfiguracja: 345 g / 12,17 uncji

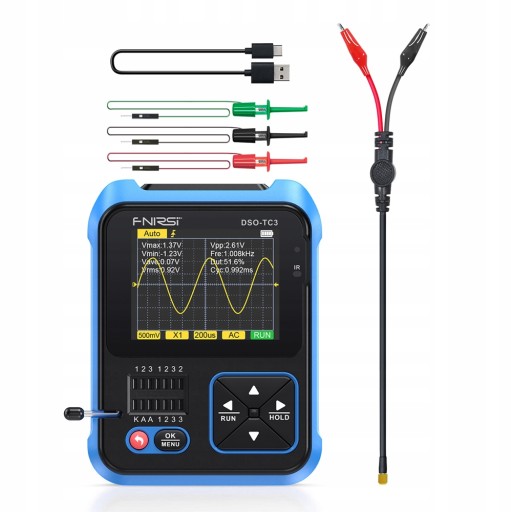

Lista następna (standardowa konfiguracja):

Oscyloskop cyfrowy 1*3w1

3 * hak testowy

1 * Sondy

1 * kabel typu C

1 * Instrukcja
