Тележка роликовые тележки для откатных ворот 80x80 комплект

PRODUKT POLSKI .

Oferta na zestaw wózków 9-rolkowych do bramy przesuwnej na szynie 80x80x5 mm:

• duża platforma o długości 250 mm
• łożyska w rolkach zapinane na Seger
• wzmocnione rolki mieszczące łożyska o większej średnicy
• uszczelnienie łożyska 2RS z osłonkami butylowymi, co wpływa na trwałość rolek.

Symbol: ZL.WBR.9B.80x5.S52

Zestaw pod szynę 80x80x5 mm zawiera:

• 2 x wózek wahliwy regulowany 9-rolkowy
• 1 x gniazdo najazdowe
• 1 x rolka najazdowa
• 1 x rolka prowadząca z kątownikiem (do wyboru. Wszystkie opcje na końcu ogłoszenia)
• zaślepka plastikowa do szyny

• UWAGA!

  Prosimy sprawdzić dokładnie jakie są wymiary Państwa szyny (profilu). Wymiary te określamy mierząc profil  po zewnątrz  oraz grubość ścianki , NIE wewnątrz . 80x80x5  - wymiar zewnetrzny 80 ścinka 5mm.

  Na innej aukcji zestaw do szyny 70x70x4

Przeznaczenie zestawu:

• Waga bramy: do 1200 kg
• Światło wjazdu: 4-9 m
• waga zestawu 25 kg .

Co wyróżnia nasze produkty

ROLKI - wózek na specjalnych rolkach, produkowanych wyłącznie w naszej firmie. Rolka zaprojektowana by pomieścić łożysko o większym rozmiarze.  Wykonane w standardzie "pod łożysko" (0,01 mm dokładności), precyzyjnie obsadzane (łożysko wciskane prasą, na tzw. "setkę w plusie”) i zapinane na pierścień osadczy Segera. Jest to rozwiązanie droższe w produkcji, ale w 100% eliminujące niekorzystne zjawisko obracania się oraz wypadania łożyska z rolki na skutek działania siły osiowej. Pierścień wykonany jest z ulepszonej stali i osadzony w precyzyjnie (profesjonalnie) wyciętym kanaliku.

BIEŻNIA o szerokości 22 mm w kształcie idealnego łuku, co przekłada się na znacznie lżejszą pracę bramy.

ŁOŻYSKA - produkowane przez nas wózki wyposażone są w łożyska typu 2RS (uszczelnienie z tworzywa).  Dzięki temu dostaje się do nich mniej brudu i jednocześnie zwiększa się ich żywotność.

Stosujemy jaki jedyni kombinacje rolek  pionowych i poziomych o minimalnie róznej średnicy ( 0,05 mm ) 68,5 mm - 69 mm dla lepszej pracy bramy " na boki " . My  po prostu produkujemy te rolki w naszej firmie  i mamy taką techniczna mołziwość . Jakość rolki i obsadzenia łożyska to pierwszy element trwałości naszych wózków.

PLATFORMA o długości 250 mm dla stabilnego zamontowania w ławę betonową.Platformy wyposażone są w podkładki pod nakrętki, które zapobiegają "luzowaniu się" złącza oraz zwiększają powierzchnię docisku.

Nie oszczędzamy na szczegółach!

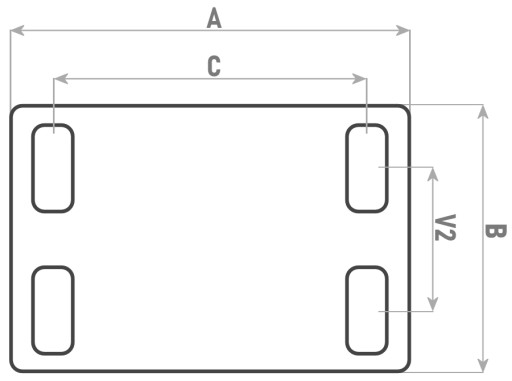

Wymiary montażowe wózka:

A: 250 mm

B: 120 mm

C: 210 mm

V2: 44-84 mm regulacja na fasolkach (otwory 39 × 18 mm) / zakres rozstawu szpilek w betonie.

Platformy z fasolkami, dzięki którym na szpilkach wychodzących z ławy można regulować ustawienie wózka we wszystkich płaszczyznach.

Elementy zestawu:

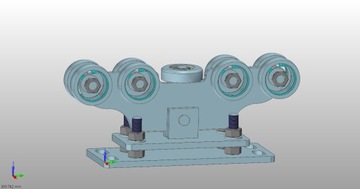

Wózki projektowane w systemie ZWD3 - CAD/ CAM z modułem obliczeniowym działających sił.

Wózek WBR.9B.80x5.S52

• Materiał rolki: stal
• Platforma: regulowana, 250 × 120 × 8 mm

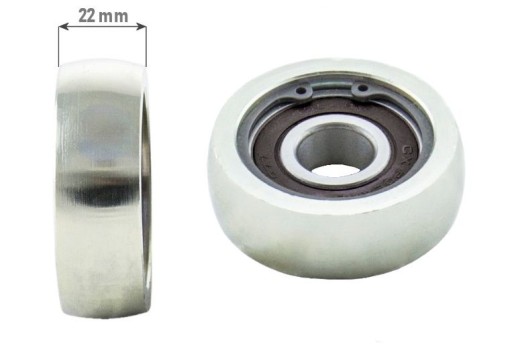

• Rolki: Ø68,5 mm × 22 mm, stalowe, w kształcie idealnego łuku
• Łożysko: 6304 2RS, zapinane na pierścień Segera
• Powłoka: ocynk galwaniczny

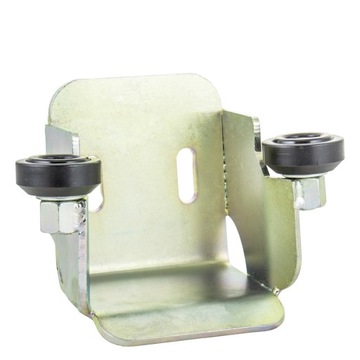

Gniazdo najazdowe z rolkami.

• rolki naprowadzające skrzydło bramy
• otwory odprowadzające wodę
• powłoka galwaniczna

Pamiętaj! Montuj gniazdo i rolkę tak, by rolka wyraźnie wjeżdżała na gniazdo (lekko unosząc bramę). Dzięki temu odciążane są wózki gdy brama jest zamknięta. Z praktyki wiemy, że bramy są zamknięte przez 99% czasu, u 99% klientów. Odciążając wózki, wydłużasz ich żywotność!

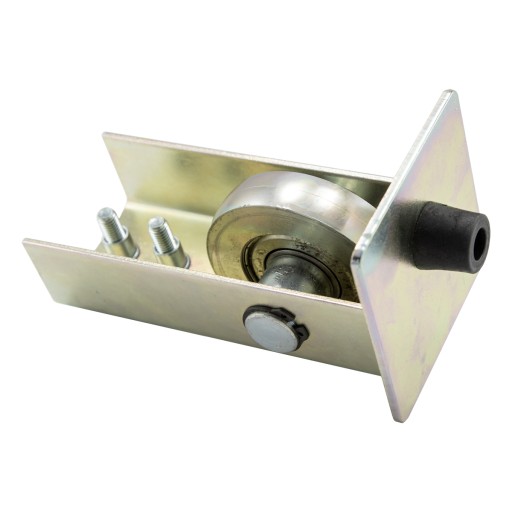

Rolka najazdowa z zaślepką i odbojnikiem, montowana w szynie jezdnej.

Zadaniem jej jest podtrzymywanie ciężaru bramy w stanie "brama zamknięta".

Dzięki odbojnikowi brama zatrzymuje się bez dodatkowego hałasu, oraz zmniejsza się siła "uderzenia".

Jest to naszej produkcji rolka najazdowa, w której rolka zamontowana jest na sworzniu zapinanym pierścieniem Segera (nie zagniatana, bez zabezpieczenia, jak w większości rolek na rynku). Eliminuje to ryzyko wybicia sworznia. Daje to możliwość demontażu i wymiany samej rolki w razie problemów.

Śruby montażowe "wchodzą" w nitonakrętkę o długim gwincie (10 mm, nie jak u konkurencji gwint wyłącznie w blaszce 3-4 mm), co zapewnia stabilność połączenia montażowego.

Mocny spaw zaślepki zabezpiecza przed jej oderwaniem się.

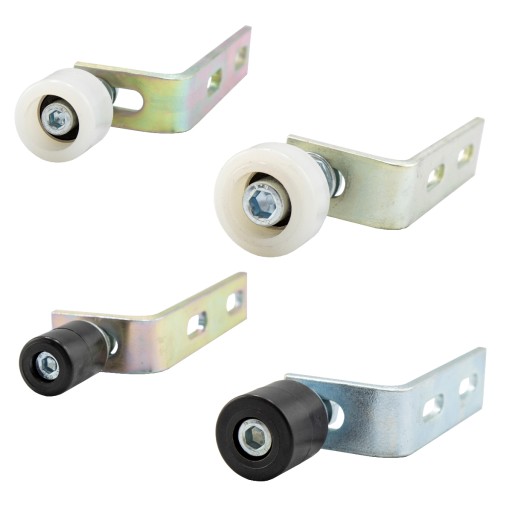

Rolka górna z kątownikiem

Gratis do wyboru (podać w uwagach)

• 33 mm łożyskowana do ceownika 40/40/3 (dołączamy tę, gdy nie jest podana inna w uwagach)
• 43 mm łożyskowana do ceownika 50/50/3
• 25 mm co ceownika 30/30/2
• 35 mm do ceownika 40/40/2

Chwytak górny

Gratis, do wyboru (podać w uwagach):

• 40 mm (dołączamy ten, gdy nie jest podany żaden w uwagach)
• 60 mm

Chwytak stabilizuje ramę bramy w górnej części słupka. Szczególnie przydatne w przypadku nowoczesnych bram pełny

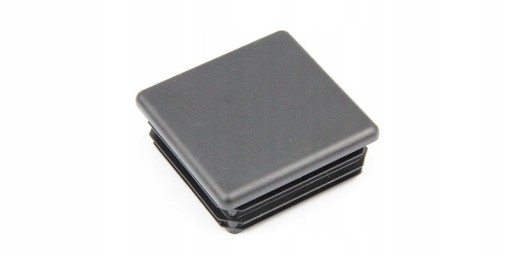

Zaślepka plastikowa

Do zamontowania na drugim końcu szyny - od strony trawnika. Zabezpiecza przed brudem i śniegiem, który po dostaniu się do szyny i zamarznięciu, może niekorzystnie wpływać na płynność pracy bramy.

W innych naszych ofertach allegro wiele typów wózków:

• 5-rolkowe
• 6-rolkowe
• 8-rolkowe
• 9-rolkowe
• 10-rolkowe

do bram różnej wielkości.
