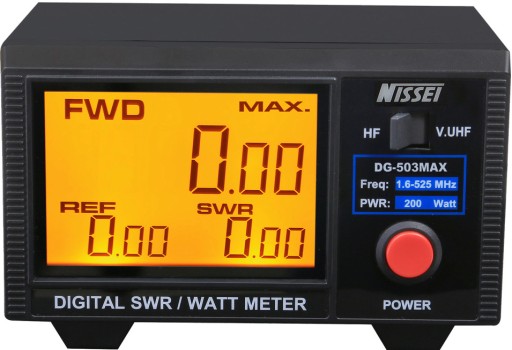

Рефлектометр NISSEI DG-503 MAX SWR AM FM SSB DMR

Nissei DG-503 MAX

cyfrowy wskaźnik współczynnika fali odbitej (SWR) oraz mocy wychodzącej oraz odbitej

Miernik SWR, fachowo reflektometr,  to podstawowe wyposażenie każdego radioamatora, które pozwala zestroić antenę CB oraz kontrolować sprawność instalacji antenowej.

Nissei DG-503 MAX - cyfrowy miernik krzyżowy SWR/POWER:

• duży wyświetlacz ciekłokrystaliczny 3.5“ charakteryzujący się łatwym odczytem - wskazania prezentowane w formie cyfrowej
• możliwość pomiaru SWR, mocy wychodzącej oraz odbitej jednocześnie
• dwa zakresy pracy - 1.8-60Mhz (HF) oraz 125-525MHz (VHF/UHF)
• wykonuje pomiary w emisji AM, FM, SSB, DMR (TDMA)
• bursztynowe podświetlenie
• nie wymaga kalibracji przed każdym pomiarem
• możliwość pracy QRP
• zasilanie 12V – kabel zasilający w zestawie
• prosta, intuicyjna obsługa
• pełna polska instrukcja obsługi.

Nissei DG-503 MAX to skuteczne narzędzie pracujące w szerokim zakresie częstotliwości przeznaczone do zastosowań pół-profesjonalnych.

Pomierzone wartości są prezentowane w formie cyfrowej co znacznie poprawia ergonomię pracy.

Nissei DG-503 przydatny jest również dla QRP - minimalna moc potrzebna do pomiaru to zaledwie 1 wat.

Zmiany DG-503MAX w stosunku do Nissei DG-503:

• pomiar chwilowy mocy (PEP), umożliwiający pomiar w SSB
• obsługa emisji cyfrowej DMR (TDMA)

Dzięki temu urządzeniu możesz samodzielnie zestroić antenę HF/CB/VHF/UHF i na bieżąco kontrolować sprawność instalacji antenowej.

Świetny miernik na bazę, ponieważ nie wymaga kalibracji na każdej częstotliwości.

Bardzo wygodne rozwiązanie i nie naraża na błędny pomiar (przez brak kalibracji w przypadku zwykłej SWR-miarki oraz prezentację w formie cyfrowej).

Po podpięciu sztucznego obciążenia możliwy jest również pomiar mocy wychodzącej z radia (pomiar na antenie jest niewiarygodny).

Do wskaźnika DG-503 MAX przygotowaliśmy pełną polską instrukcję wraz z interpretacją pomiarów oraz dodatkowymi uwagami.

Specyfikacja:

• produkcja: Tajwan
• zakresy pracy: 1.6-60MHz / 125-525MHz
• emisje: AM, FM, SSB, DMR (TDMA)
• punkty kalibracyjne: 14MHz / 50MHz / 145MHz / 435MHz
• zakres pomiaru mocy: 0-200W
• dokładność: +/- 5%
• minimalna moc doprowadzona: 1W
• złącza: UHF (SO-239)
• waga: ok. 750 g
• strata na złączach: mniej niż 0.1dB
• wymiary: 140 x 84 x 122mm
• wabel zasilający 12V w zestawie

Zawartość przesyłki ze sklepu Konektor:

• reflektometr Nissei DG-503 MAX
• kabel zasilający 12V (wymagany do pracy miernika)
• pełna polska instrukcja obsługi + interpretacja pomiarów
• angielska instrukcja obsługi
