ЗЕЛЕНЫЕ светодиодные часы, срок службы, будильник, дата в корпусе DIY KIT

Elektroniczny Zegar led +

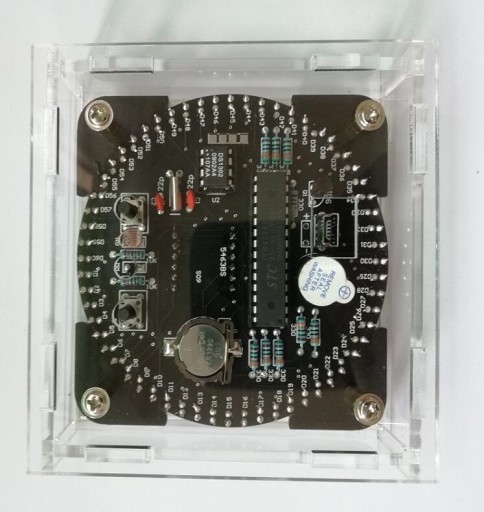

Obudowa pleksi

do własnoręcznego montażu,

lutowania.

ZEGAR, SEKUNDNIK,DATA, TERMOMETR , DWA ALARMY

Bardzo efektowny układ,

animacje świetlne po

okręgu tarczy.

Instrukcja montażu w formie elektronicznej na dole oferty.

Czas montażu układu 2-3 godzin.

Kolor led Zielono - czerwony

Funkcje:

Czas, temperatura , alarmy

Sześć rodzajów animacji czasu, zmiana  wyświetlania czasu i temperatury  z przypomnieniem o budziku, zegar  może automatycznie regulować jasność tarczy  w zależności od otaczającego światła.

Wyświetlacz  w kolorze czerwonym , gniazdo na baterię podtrzymującą czas podczas zaniku zasilania. Brak baterii w zestawie.

Zasilanie 5V po USB, rozmiar 81mm x 81 mm,

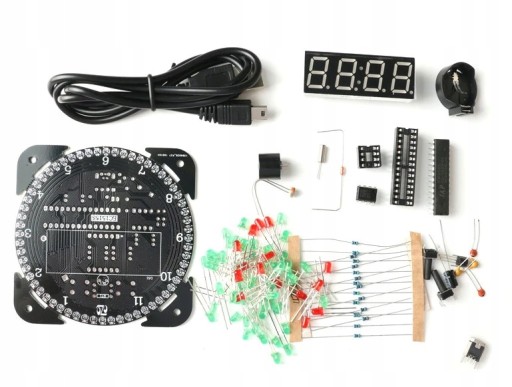

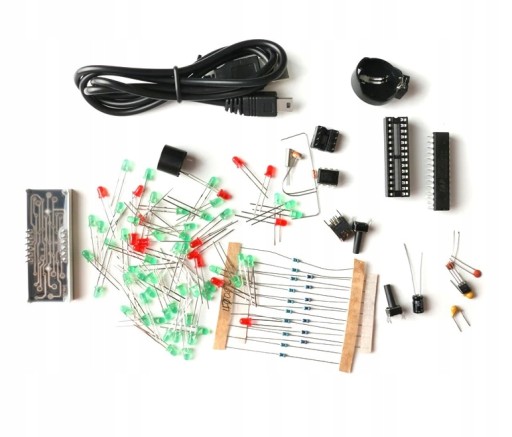

W komplecie :

Wszystkie elementy potrzebne do zmontowania zegara,

Kabel zasilający USB.

Bez baterii.

Instrukcja:

Układy mają nadrukowany schemat montażu na płytce. Trzeba zwrócić uwagę na biegunowość  w przypadku takich elementów jak kondensatory, diody, tranzystory. W przypadku diód Led dłuższa nóżka to plus +, większość elementów ma opisane parametry na obudowie. Rezystory mogą mieć oznaczenia paskowe ich oporność oraz tolerancję można odczytać za pomocą kalkulatorów dostępnych w internecie lub mierząc miernikiem.  Kolejność montażu zazwyczaj jest dowolna , w zależności od układu, montujemy najpierw najmniejsze elementy.

Instrukcja w  montażu pod linkiem :

https://drive.google.com/file/d/1QLtD42FyouxmPg0OsAv6RdPG7yr4e1dn/view?usp=share_link

Schemat płytki PCB w opisie aukcji.

Ustawienie

1. Naciśnij przycisk nr 1, aby przełączyć następny styl rotacji led

2. Naciśnij przycisk No. 2, aby wprowadzić minuty ustawiania czasu. W tej chwili obszar wyświetlania nr 2 miga, wskazując, że można ustawić minuty czasu. W tym momencie naciśnij przycisk No. 1, aby ustawić minuty czasu.

3. Po naciśnięciu nie. 2 przycisk ponownie, aby wprowadzić czas ustawienia, nie. 1 obszar wyświetlania miga w tym momencie, wskazując, że czas można ustawić, naciśnij No. 1 przycisk, aby ustawić czas.

4. Naciśnij ponownie przycisk No. 2, aby przejść do ustawienia budzika. W tym momencie obszar wyświetlania nr 1 miga, wskazując, że alarm można ustawić, a alarm jest ustawiony w tym momencie.

5. Naciśnij ponownie przycisk No. 2, aby włączyć i wyłączyć ustawienie alarmu. W tej chwili obszar wyświetlania nr 1 i nr 2 wyświetla 1 lub 0. W tym momencie naciśnij przycisk No. 1, aby włączyć lub wyłączyć budzik. 1 jest włączony, a 0 jest wyłączony.

6. Naciśnij ponownie przycisk No. 2, aby włączyć i wyłączyć ustawienie sterowania oświetleniem. W tej chwili obszar wyświetlania nr 1 i nr 2 wyświetla 1 lub 0. W tym momencie naciśnij przycisk No. 1, aby włączyć lub wyłączyć sterowanie oświetleniem. 1 jest włączony, 0 jest wyłączony

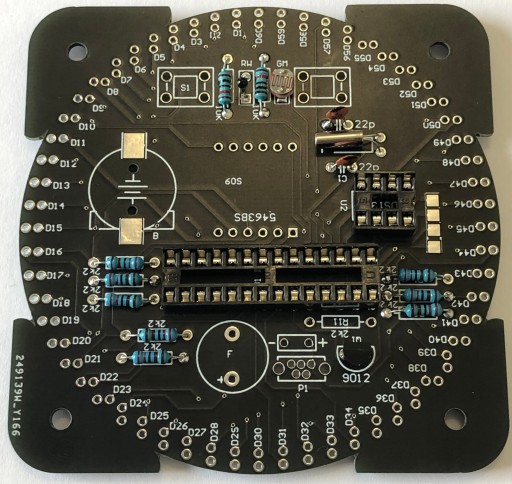

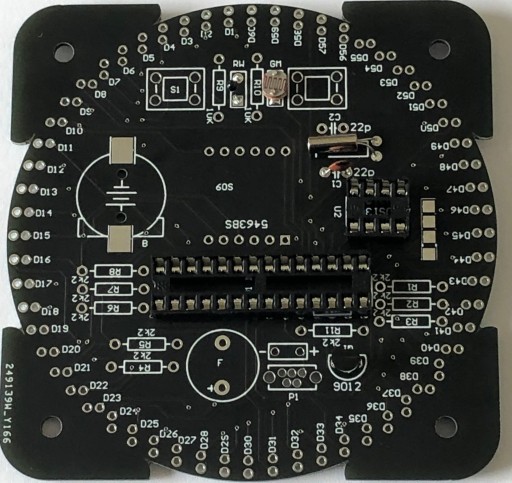

Układ montujemy Według schematu poniżej:

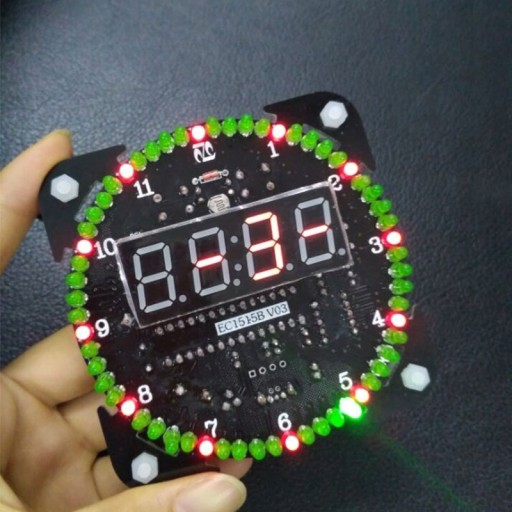

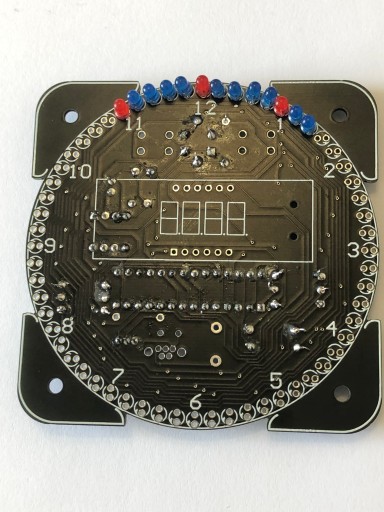

Przykładowe Zdjęcia na tej Aukcji zakupisz zegar z zielonymi diodami
