Вибратор-преобразователь радиостанции WS-4.8

UWAGA: nad zdjęciem widoczna jest nazwa aukcji powiązanej

Przedmiotem sprzedaży jest

Przetwornica wibratorowa WS-4,8

stan jak na zdjęciu

dokładnych danych technicznym nie znam

po podaniu napięcia zasilania 4,8 V

słychać że zaczyna pracować bez problemów, pełnych parametrów technicznych nie sprawdzałem

waga ok 130 g

jedną z przetwornic poświęciłem po to aby pokazać jak jest zbudowana w środku co uwidocznione jest na zdjęciach

sprzedawane przetwornice nie było otwierane

Ten typ przetwornic stosowany był do zasilania radiostacji wojskowych przenośnych,

i nie tylko ...

cena zakupu

dotyczy 1 sztuki

jak na zdjęciu poglądowym

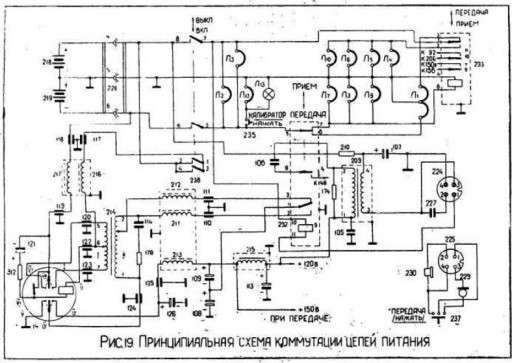

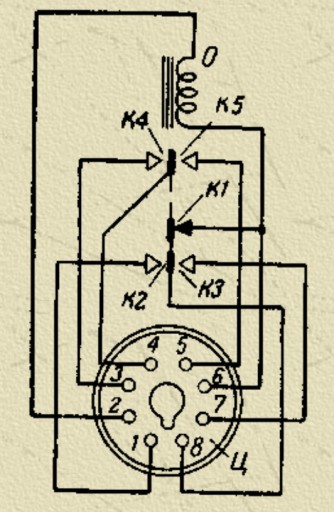

załączyłem na zdjęciach przykładowe schematy użycia przetwornicy które znalazłem w internecie ( może się przydadzą :)

( może się różnic producentem, zadrapaniami i niewielkimi wgnieceniami na obudowie)

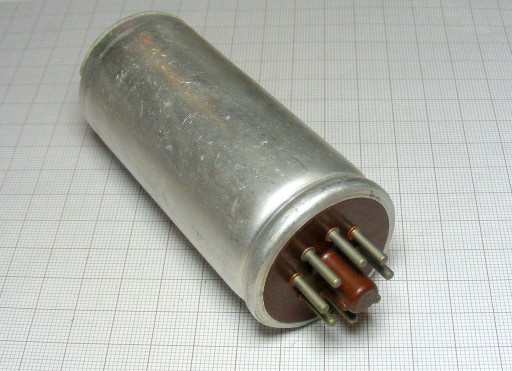

zdjęcie wykonano na kartce papieru milimetrowego

aby łatwiej określić przybliżone wymiary

takie oto dane znalazłem w internecie:

Вибропреобразователи (или электромагнитные вибраторы) представляли собой электромеханические устройства, которые служили для преобразования сигнала постоянного тока в сигнал переменного тока

Вибратор ВС-4,8 предназначен для работы в схеме вибропреобразователя типа «Астра».

Электрические параметры вибратора ВС-4,8 в режиме передачи соответствуют следующим данным:

Номинальное первичное напряжение, В: 4,8;

Номинальный ток нагрузки, мА: 40;

Номинальное вторичное напряжение, В: 150 (+12/-9);

Допустимые пределы колебания напряжения батареи, В: 4,2-5,0;

Напряжение запуска, не более, В: 3,6.

В изделии применено серебро порошкообразное ПС-1 (0,277290 грамма).
