PERFOMETER 1/8моно линейка с шагом зуба 0,05 мм ИЗМЕРЕНИЯ

PERFOMETR 1/8 B6 profesjonalny ząbkomierz miarka.

Cena promocyjna 99 zł (cena regularna 129 zł)

Po niemal 10 miesiącach testów, prób i kalibracji miarek oraz po wykonaniu paru tysięcy pomiarów nie tylko znaczków, prezentujemy specjalistyczny przyrząd mierniczy, nie tylko dla filatelistów.

Niespotykana dokładność pomiaru ząbkowania 1/8 !!!

Co w przypadku gdy dokładny pomiar wskazuje np. 5/8 ?

Sam zdecyduj czy w tym wypadku znaczek posiada ząbkowanie 1/2 (4/8) "tanie" czy 3/4 (6/8) "super drogie" ?!

Może stanie sie odwrotnie? Znaczek "tani" po poprawym pomiarze stanie się znaczkiem drogim ???

Tysiące polskich znaczków posiada ząbkowanie... pośrednie, które w/g starych zasad pomiaru z dokładniościa 1/4 może być jednocześnie 1/2 i 3/4. Słaba miarka 1/4 pozwala oczom mierzącego na podciąganie wyników "w dół lub w górę".

Radzimy samodzielnie dokonać pomiarów za pomocą ząbkomierza "PERFOMETR 1/8"

Oto kilka ciekawych przykładów:

ząbkowanie pionowe słynnego znaczka 308 (blok 6 stratosfera) 12 1/8,

która wartość wg starych zasad jest prawidłowa 12 czy 12 1/2 ?

lub znaczki 306-307 ząbkowanie poziome: 12 1/8,

lub znaczek 1803 ząbkowanie poziome: 11 1/8 itd. itp. ....

albo znaczk 361...

i inne znaczki, szczególnie z okresu 1945-1949.

• ID#: 43544
• kupujesz jeden PERFOMETR 1/8 B6 mono
• profesjonalny ząbkomierz
• jedno-barwny, przezroczysto-czarny
• wraz z kieszenią ochronną, której warstwa wierzchnia jest przezroczysta, a warstwa spodnia jest biała
• cena zawiera podatek 23% VAT
• UWAGA:
• PERFOMETR C7 w wersji kolorowej oferowany jest na oddzielnej aukcji

Cały przyrząd składa się z 8 różnych precyzyjnych miarek

PERFOMETR wersja B6

wymiary miarki

szerokośĆ: 154mm

wysoko sc: 216,5 mm

gruboś: 0,6mm

---

Oferowany egzemplarz PERFOMETRU zabezpieczony hologramem został wykonany z identycznych materiałów, przy pomocy tych samych urządzeń i tej samej technologii montażu jak WZORCOWY PERFOMETR, który posiada Świadectwo Wzorcowania wydane przez  Okręgowy Urząd Miar w Poznaniu. Nr świadecta WM/1669-1/2021.

Recenzja:

"Prezentowany tu PERFOMETR jest zestawem 8 różnych miarek stworzonych na potrzeby głównie filatelistów. Poszczególne miarki charakteryzują się wyjątkową precyzją, a dokładność pomiarów dochodzi do 0,05 mm. Jest to jedyny, nieznany dotąd i tak wykonany zestaw miarek. Mamy miarki w centymetrach i calach, mamy precyzyjny kątomierz pozwalający np. zmierzyć kąty rastra wydania "Wodzów". Jest specjalna miarka do badania nadruków typograficznych wydania krakowskiego. Zmodyfikowany ząbkomierz pozwala z łatwością mierzyć perforację z dokładnością do 1/8 zamiast dotychczasowych pomiarów do 1/4. Ten wszechstronny profesjonalny przyrząd dopracowany w najdrobniejszych szczegółach, został zgłoszony przez firmę EMMONI do urzędów patentowych w kilkudziesięciu krajach na kilku kontynentach. Uważam, że każdy zaawansowany kolekcjoner powinien korzystać z tego przyrządu."

Janusz Berbeka

Ekspert Polskiego Związku Filatelistów

Przezroczysty PERFOMETR umieszczono nad kolorowym obrazkiem !

Kupujesz jeden PERFOMETR B6 mono czarno-przezroczysty. MIERNIK z lewej fotografii.

PPERFOMETR C7 kolorowy do kupienia na oddzielnej aukcji. MIERNIK z prawej fotografii

1. PERFOMETR*

Przyrząd pomiarowy do mierzenia perforacji znaczków (popularnie nazwany jest ząbkomierzem).

Składa się z 76 miarek. Łączny zakres pomiaru: od 8 1/2 do 17 7/8. Służy do mierzenia gęstości otworów w przedmiocie przeperforowanym z rozdzielczością rzędu 1/8 otworu na odcinku do 50 milimetrów (5 centymetrów). PERFOMETR został wykonany z przezroczystego materiału.

W dotychczas obowiązującej metodologii przyjęto pomiary ilości otworów na długości 20 mm z podziałką co 1/4 .

PERFOMETR zapewnia pomiar z wielokrotnie większą dokładnością, ponieważ zastosowano w nim:

- dwukrotnie dokładniejszą podziałkę: 1/8,

- obiekt w kształcie kropli,

- dodatkowy jaśniejszy punkt w celu precyzyjnej kalibracji pomiaru.

Ponadto znacznie zwiększono zakres pomiarowy z 20 do 50 mm.

Tego typu zwiększenie i doprecyzowanie skali pomiaru zwiększyło skokowo ich dokładność, co z kolei przyczyniło się do znacznego zminimalizowania interpretacji wyników.

Z lewej strony miarki umieszczone są wartości liczbowe pomiaru ze skokiem co 1/8. Obok klasycznych (podstawowych) wartości pomiaru 1/4, 1/2, 3/4 znajdują się nowe wartości 1/8, 2/8, 3/8, 4/8, 5/8, 6/8, 7/8 (puste miejsce przyjmuje wartość całkowitą).

W wersji kolorowej miernika wartości klasyczne pokazane są w kolorze czerwonym.

Prawidłowy pomiar perforacji:

1A.

Pomiar obiektu na PERFOMETRZE.

Dla wygody, przejrzystości i szybkość pomiaru należy umieścić PERFOMETR w lub na białej powierzchni dołączonej ochronnej plastikowej kieszeni.

Pierwszy otwór mierzonego obiektu należy umieścić centralnie na łezce w taki sposób, aby jasny środkowy punkt łezki był równo oddalony od lewego, prawego i dolnego brzegu otworu perforacyjnego

(fot. 2,3,4).

Z każdym kolejnym otworem postępujemy podobnie. W przypadku gdy w kolejnych otworach jasny punkt nie znajduje się centralnie między ząbkami to badany obiekt przesuwamy w górę lub dół miarki, aż do momentu gdy wszystkie jasne otwory będą położone centralnie.

Wartość pomiaru odczytujemy z kolumny z lewej strony.

W sytuacji gdy NIE MOŻNA dopasować na całej szerokości ząbkowania (max 50mm) do odpowiedniej wartości, należy porównać wartości umieszczone wyżej i niżej. Następnie wybrać najbardziej skrajny ząbek pasujący do swojego miejsca w jednej z dwóch perforacji i odczytać odpowiednią wartość

(fot. 5,6,7,8).

1B.

Pomiar obiektu pod PERFOMETREM

Dotyczy to obiektów znajdujących na stałe na większych powierzchniach, bez możliwości ich rozdzielenia np. znaczek naklejony na kopercie (fot. 9). W tym wypadku sam pomiar może wydawać się dosyć utrudniony, ale otrzymany dokładny wynik wynagradza trudności. Podczas tego pomiaru postępujemy analogicznie. Tutaj zalecamy użycie końca łezki. Koniec pierwszej łezki powinien znaleźć się po środku ząbka. Z kolejnym ząbkiem postępujemy podobnie. Itd.

PERFOMETR Dodatkowe informacje.

Dla wygodniejszego wyszukiwania pomiarów i często używanych wartości, ząbkowania całkowite od 9 do 17 zostały umieszczone na ciemniejszym tle. Ponadto dla ułatwienia zliczania ząbkowania co 10-ta łezka ma jasny kolor (fot.9). W PERFOMETRZE kolorowym zastosowano odpowiednio: tło żółte i łezki czerwone. W odległości 20 mm od lewego brzegu umieszczono pionową linię pokazującą klasyczny zakres pomiaru. W wersji kolorowej linia ta jest czerwona.

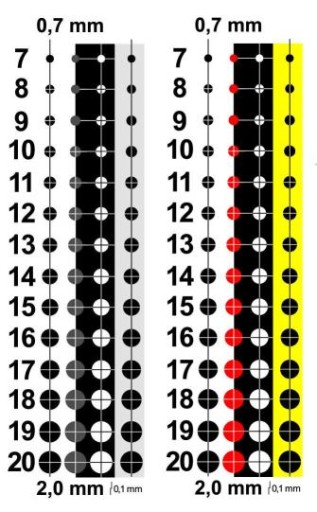

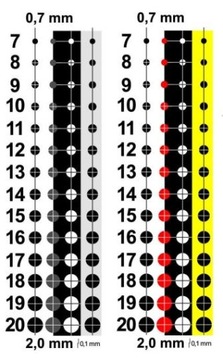

2. DZIURKOMIERZ

Miarka kołowa służy do pomiaru wielkości otworu perforacyjnego. Zakres wielkości pomiaru

od 0,7 mm do 2 mm. Skok pomiaru co 0,1 mm.

Mierzony otwór przykładamy do najbardziej pasującego okręgu, połowy okręgu.

W zależności od percepcji mierzącego możemy użyć różnych kolorów.

3. EMMONIMETR - 4525

Miarka siatkowa służy do pomiaru odległości pomiędzy wybranymi punktami na powierzchni

max 5x4 cm. Dokładność pomiaru 0,25mm (250 mikronów).

4-5. EMMONIMETR 1205 KR – dwie miarki połączone.

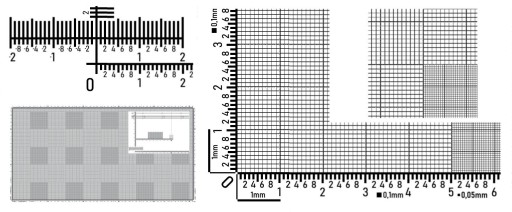

4. EMMONIMETR 1205

Miarka siatkowa służy do pomiaru odległości pomiędzy wybranymi punktami na powierzchni 26 mm x 51mm, > 1 x 2 cala z podziałką brzegową 1/16 cala.

Dokładność pomiaru 0,05mm (50 mikronów).

UWAGA! Ze względu na zastosowaną gęstą siatkę pomiarową konieczne jest użycie mikroskopu lub szkła powiększającego >30x lub 60x (do kupienia w zestawie lub samodzielnie na oddzielnej akucji)

Zastosowano różne położenie linii mierniczych. Takie naprzemienne ich rozmieszczenie ułatwia odczyt wartości, nie powoduje efektu zlewania się linii oraz skraca czas wyszukiwania punktów i pomiaru.

5. EMMONIMETR KR

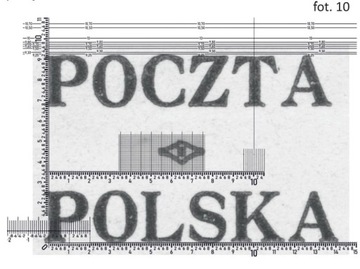

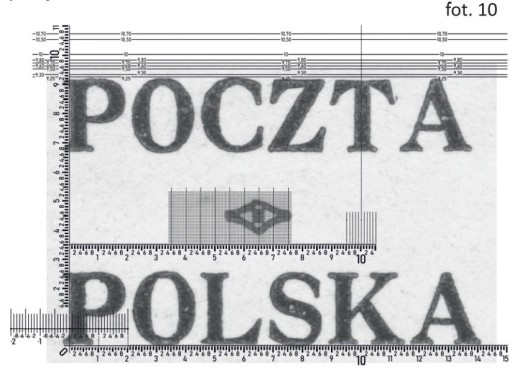

W prawym górnym rogu umieszczono dodatkową miarkę specjalnie dedykowaną do badania nadruków typograficznych znaczków polskich wydania przedrukowego tzw. „krakowskiego” z 1919r. Służy ona do precyzyjnego pomiaru wysokości samego nadruku, jak i odległości pomiędzy I i II wersem i rombem. Więcej szczegółowych informacji o badaniach tych nadruków w literaturze przedmiotu. Np.: Michael Lenke: Die Krakauer Ausgaben der polnischen Post von 1919. Quickborn/Elbe, im April 1919. Przykładowy sposób pomiaru pokazano na fot. 10.

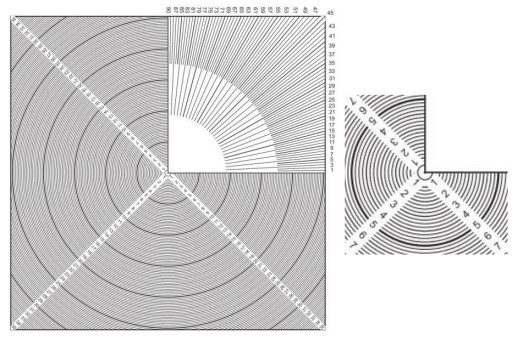

6. KĄTOMIERZ z miarką do okręgów.

6a Służy do pomiaru kątów, linii rastra. Zakres pomiaru 0-900, dokładność pomiaru 10.

6b Służy do pomiaru okręgu. Zakres pomiaru: średnica 50 mm, dokładność pomiaru 0,25mm.

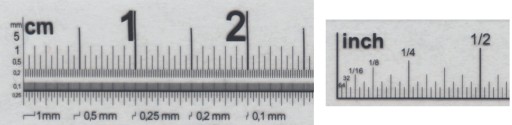

7. Miarka centymetrowa z zakresem pomiaru do 20 cm.

Miarka ta składa się z sześciu poziomów pomiaru:

5mm; 1mm; 0,5mm; 0,25mm; 0,2 mm; 0,1mm (100 mikronów).

Dla wartości od 0,20 (200 mikronów) do 0,10 (100 mikronów) zalecane jest użycie lupy >10x.

8. Miarka calowa z zakresem pomiaru do 7 3/4 cala.

Dokładność 1/64 cala.

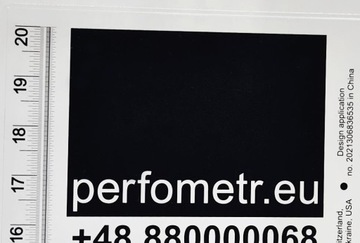

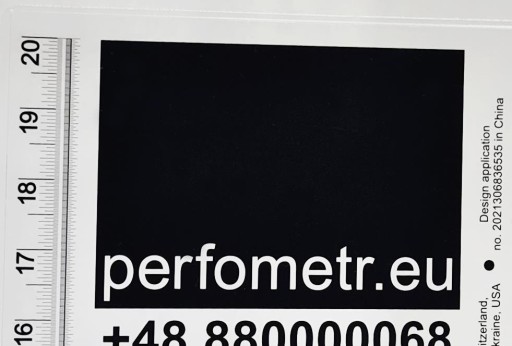

9. Czarne pole dla znaków wodnych. Ułatwia i zwiększa kontrast podczas odczytu.

EMMONI zastrzega, że wyniki pomiarów uzyskane za pomocą miarki PERFOMETR nie mogą być podstawą żądania jakiegokolwiek odszkodowania.

* Miarka powyższa podlega ochronie prawnej.

1. Zgłoszono jako wynalazek P.438907 w Urzędzie Patentowym RP

2. Zarejestrowany wzór wspólnotowy 008681795-0001:0002 . Austria, Belgia, Bułgaria, Chorwacja, Cypr, Czechy, Dania, Estonia, Finlandia, Francja, Grecja, Hiszpania, Holandia, Irlandia, Litwa, Luksemburg, Łotwa, Malta, Niemcy, Portugalia, Rumunia, Słowacja, Słowenia, Szwecja, Węgry, Włochy.

3. Zgłoszono jako wzór przemysłowy DM/216832 w Kanadzie, Szwajcarii, Wielkiej Brytanii, Japonii, Meksyku, Norwegii, Rosji, Ukrainie, USA.

4. Zgłoszono jako wzór przemysłowy 2021306836535 w Chinach (a dokładniej "w Chińskiej Krajowej Administracji ds. Własności Intelektualnej").

UWAGI EKSPOLATACYJNE

- zalecane jest używanie PERFOMETRU w temperaturze pokojowej (15-25’C) (59-77’F);

- miarka wykonana jest z materiałów elastycznych. Jednak zbyt mocne wygięcie może spowodować stałe

odkształcenie lub doprowadzić do jej złamania;

BARDZO WAŻNE !!!

- ze względu na użyte materiały, delikatność, słabą odporność na zarysowania, nie należy używać

PERFOMETRU na powierzchniach brudnych, chropowatych;

- zalecane jest przechowywanie miarki w załączonej firmowej kieszeni ochronnej;

- zabrudzoną miarkę PERFOMETR można przetrzeć bawełnianą szmatką zamoczoną w wodzie.
